Машина для миття фруктів та овочів

Машина для миття фруктів та овочів

Машина ФММ для миття фруктів та овочів.Призначена для миття свіжих фруктів, овочів та обсушування їх потоком повітря. Продуктивність машини — 150 кг/год., місткість касети — 8—10 кг, тривалість миття — 120 с, споліскування — 30 с, обсушування — 170 с, потужність — 1,5 кВт, температура води в ванні 25—30 °С. У комплект машини входять пересувні стелажі-накопичувачі та касети для фруктів і овочів.

Машина складається із стола завантажування, секції для миття, секції обсушування та стола розвантажування. Доставляють фрукти й овочі зі складу в касетах рухомими стелажами-накопичувачами.

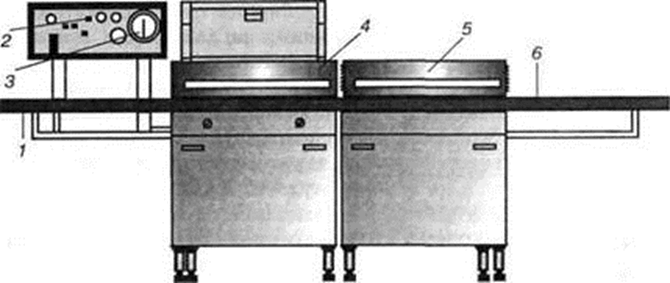

Машина ФММ для миття фруктів та овочів: 1 — стіл завантажування; 2 — пульт; 3 — манометричний термометр; 4 — секція мийна; 5 — секція підсушування; 6 — стіл вивантажування

Над столом завантаження розміщено пульт керування машиною. На пульті( корпус і кришка) ,на якому встановлено манометричний рідинний термометр, механічне реле часу, яке задає час миття, реле часу яке автоматично задає час полоскання, кнопки пуску та зупинки двигуна, вентилятора секції обсушування, автоматичний вимикач, сигнальні лампи «Миття» та «Мережа». На кришці встановлено кнопки для вентилятора, реле часу полоскання, реле часу миття і сигнальні лампи

Секція для миття овочів являє собою зварний каркас, середині якого міститься ванна для миття, на дні якої зроблено ввід для гарячої води та отвір для періодичного зливання відпрацьованої води. Гаряча вода подається в ванну за допомогою вентиля, розміщеного у верхній частині каркаса машини .Холодна вода у разі заповнення ванни подається ввімкненням розміщеного над нею душу для споліскування.

Над каркасом машини розміщено піднімальний кожух із нержавіючої сталі, до якого прикріплена камера для касети з продуктами. Спереду камера має знімну кришку для доступу до душу. Кожух з касетою урівноважується противагами, розміщеними з тильного боку машини.

Секція обсушування складається із каркаса, піднімального кожуха та системи для його врівноважування. Всередині кожуха встановлено вентилятор високого тискуДля установки касети в секцію обсушування передбачено стіл з напрямними. Під столом розміщено лійку для збирання вологи з фруктів, овочів, касет. Лійка з'єднана трубопроводом з каналізацією.

Принцип дії. Овочі і фрукти в касетах, встановлених у камері у нижньому положенні, миються теплою водою продавлюванням повітря через воду (турбулентність води з повітрям сприяє ефективному миттю продукту та виключає можливість механічного пошкодження) протягом часу, заданого оператором, у середньому положенні споліскуються проточною водою (душем), розміщеним над ванною, у верхньому положенні обсушуються вентилятором високого тиску, з'єднаним з коробом, розміщеним над касетою з продуктами.

Правила експлуатації. Перед початком роботи необхідно перевірити санітарний стан ванни, потім заземлення машини, справність кнопок контрольно-регулювальної апаратури, які винесені на кришку пульта керування.

За допомогою вентиля заповнити ванну гарячою водою, холодна вода добавляється автоматично (температуру визначають за манометричним термометром), установити касету з овочами або фруктами, підняти кришку камери, пересунути касету з продуктами в секцію миття, натиснути кнопку «Мережа» (загоряється лампочка «Миття»). Після закінчення терміну миття (120 с) касету встановити в секцію споліскування (30 с). Після згасання лампочки «Миття» натиснути кнопку пуску двигуна вентилятора секції підсушування і через 180 с вимкнути двигун вентилятора. Потім касету пересунути до стола розвантажування.
