Мета: Вивчення будови, призначення основних частин машини МРО- 50-200, набуття навичок раціональної експлуатації устаткування та принципу дії, ознайомлення з інструкцією з технічних вимог безпеки праці.

ХІД РОБОТИ

1. Ознайомитись збудовою машини МРО-50-200 та описати її

2.Описати принцип дії та правила експлуатації

3. Висновок

ТЕОРЕТИЧНІ ВІДОМОСТІ

Машина МРО-50-200 для нарізування овочів (рис 1). Призначена для нарізування та шаткування сирих овочів. Вона складається із корпусу, завантажувального та розвантажувального бункерів, робочої камери зі змінними робочими органами, приводу. У верхній частині робочої камери розміщено завантажувальний бункер, який має три вікна — два круглих та одне серпоподібне і відповідної форми штовхачі — два циліндричні і один плоский серпоподібний, шарнірно закріплений на кронштейні. Збоку робоча камера має розвантажувальний бункер з закріпленим на валу трилопатевим скидачем.

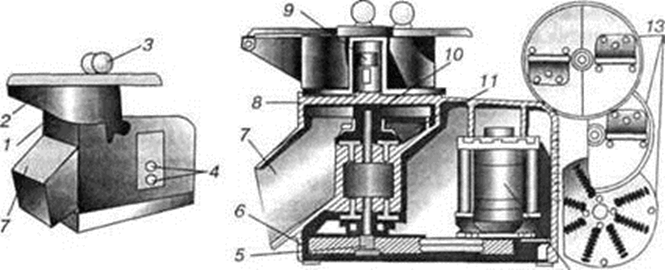

Рис 1.Машина для нарізування сирих овочів МРО-50-200:

а — загальний вигляд: 1 — корпус; 2 — ручний пристрій, 3 — штовхачі; 4 — кнопки керування;

б — розріз: 5 — привідний вал; 6 — клинопасова передача; 7 — розвантажувальний лоток; 8 — корпус; 9 — гвинт; 10 — стакан; 11 — скидач; 12 — електродвигун; 13 — ножові диски

Робочими органами машини служать два терткові диски для нарізування овочів соломкою з поперечним перетином 0,8 та 1,2 мм, диск із серпоподібними ножами для нарізування овочів скибочками та шаткування капусти і цибулі, два диски з плоскими ножами і гребінками для нарізування соломки та брусочків з поперечним перетином 3 х 3, 10 х 10 мм.

Тертковий диск являє собою тертку з отворами, кромки якої підняті відносно її площини та загострені.

Диск серпоподібного ножа має два плоскі ножі з криволінійними різальними кромками.

Диск комбінованого ножа має два відрізні ножі та дві ножові гребінки з прорізними ножами. Вони розміщені так, що кінці прорізних ножів входять у пази відрізних.

Ножі закріплені нерухомо, тому в машині товщина зрізу не регулюється. Диски з ножами кріпляться на валу за допомогою гайки. На передній стінці корпусу встановлено кнопки «Пуск» та «Стоп», а також блокувальний вимикач, який унеможливлює включення машини в роботу за незакріпленого бункера.

Принцип дії. Легким натисканням штовхача на завантажені овочі ножі, які обертаються разом із диском, зрізають овочі послідовно шар за шаром, надаючи форму відповідно до встановленого ножа (соломка, брусочок, скибочка).

Правила експлуатації.

Перед початком роботи необхідно ознайомитись з правилами експлуатації машини та призначенням кожного робочого органа.

Потім потрібно перевірити надійність заземлення, справність апаратури пуску, санітарний стан машини, надійність кріплення та правильність установлення робочих органів, роботу машини на холостому ходу. Після цього завантажити один із отворів підготовленими продуктами, натиснути на кнопку «Пуск» і проштовхнути продукт до робочого органа плавним натисканням на ручку штовхача.

Після закінчення роботи вимкнути машину, зняти робочі органи, прочистити їх, якщо це комбіновані ножі, промити теплою водою. Корпус машини протерти м'якою тканиною.

Під час роботи машини заборонено видаляти застряглі овочі, використовувати сторонні предмети для їх проштовхування.

Виконати згідно завдання
