Моделювання різбової втулки в програмі КОМПАС-3D V20

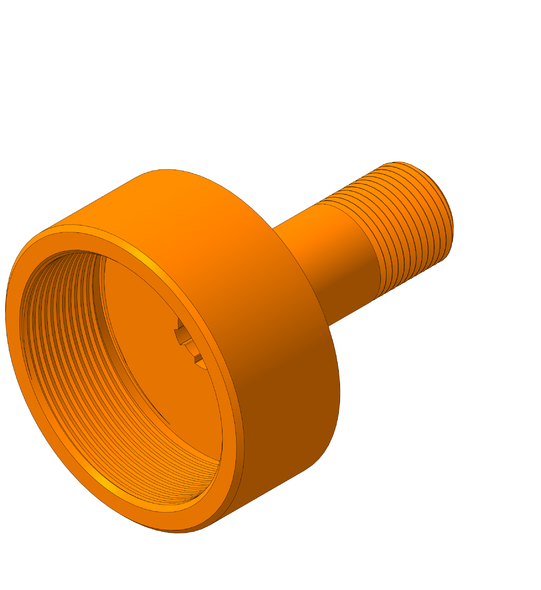

Для початку створив новий файл в компасі та ввімкнув режим ізометрії. Вибрав необхідну площину після чого почав робити ескіз, і виконую операцію "Обертання". Шліці роблю за допомогою бібліотеки 6х23х28х6 ГОСТ 1139-80. Різьбу M100x2 та M40x3 роблю за допомогою бібліотеки різьб: Додатки-Механіка – Вали і механічні передачі 3D – Роз'ємні з'єднання-зовнішня циліндрична ступінь з метричною різьбою. На торцях виконую команду "Фаска". Для створення розрізу виконую команду "Перетин за ескізом"
Кресленик для деталі "Вал":
Для створення кресленика виконую команду "Створити креслення по моделі" та виконую проекційний вид, та вид спереду. Виставляю необхідні розміри, та шорсткість поверхні.
