Моделювання обойми сепаратора в програмі КОМПАС-3D V20
Спочатку створив новий файл в компасі та ввімкнув режим ізометрії. Вибрав необхідну площину і почав робити ескіз, виконую операцію "Видавлювання". Для виконання сплайну виконую дві операції "Зміщена площина" і на кожному роблю ескіз у виді крапок. Далі команда "Спалайн на поверхні". Виконую ескіз отвору, "Вирізати елемент обертання". Після виконання отвору, для розміщення по всій деталі виконую команди: "Масив по концентричній сітці" та "Масив уздовж кривої".

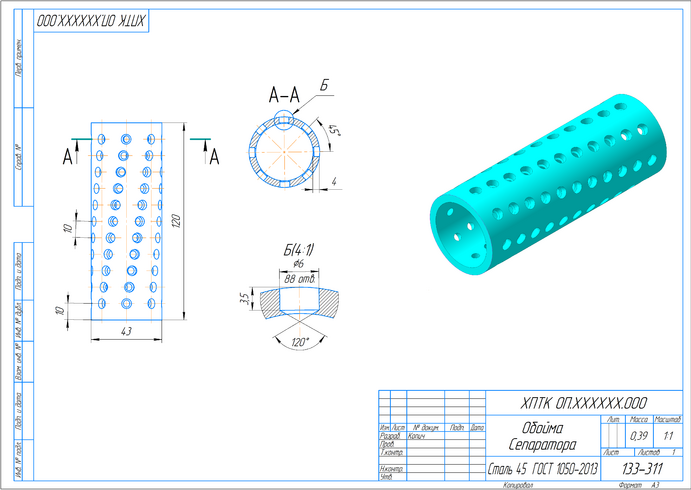

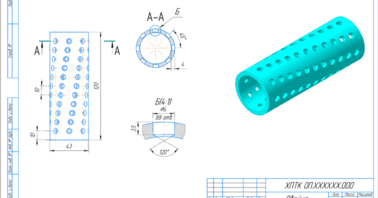

Кресленик для деталі "обойма сепаратора":
Для створення кресленика виконую команду "Створити креслення по моделі" та виконую проекційний вид, після чого розставляю необхідні розміри. Щоб відобразити деталь в розрізі виконую команду "Лінія розрізу/перерізу". Для збільшення маленьких ділянок кресленика виконую команду "Місцевий вид" після чого виконую масштабування, і знов розставляю розміри.
