Моделювання зубчастого колеса в програмі КОМПАС-3D V20

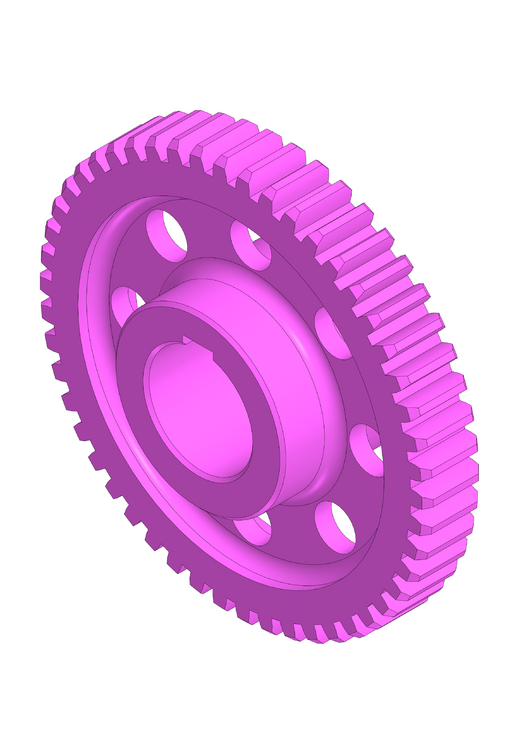

Для початку треба створити файл, ввімкнути необхідну ізометрію (У-аксонометрія) та виконати ескіз колеса. Після чого виконую операцію "Елемент обертання". Зробити шпонковий паз, за допомогою операцію "Елемент видавлювання". Для зменшення ваги створюю 6 отворів в колесі. Для створення зубців виконую ескіз, та виконую операцію "Копія по колу", фінальним кроком роблю операцію "Елемент видавлювання".

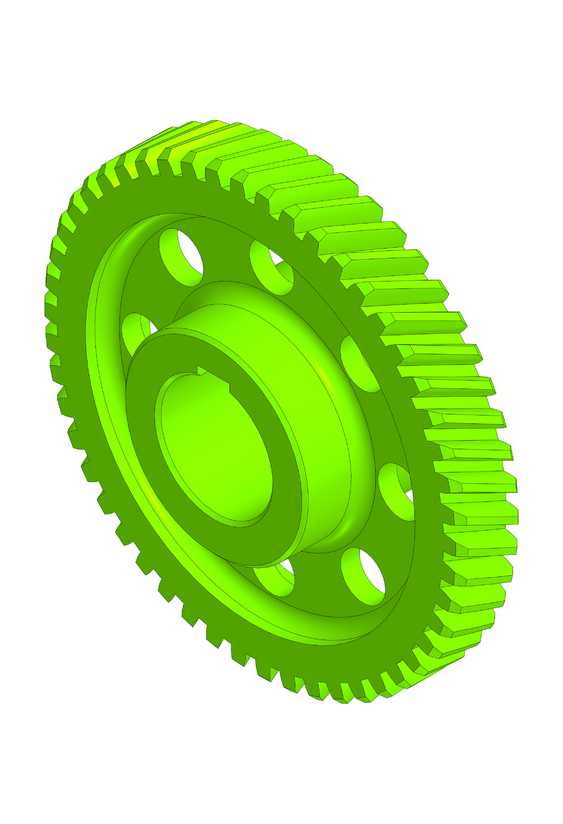

Щоб створити колесо, але з нахилом зубців, треба виконати все те саме, але за допомогою операції "Спіраль" створити траєкторію для похиленого зубця. Далі виконую операцію "Елемент по траєкторії", для дублювання зубців використовую команду "Масив по концентричній сітці".

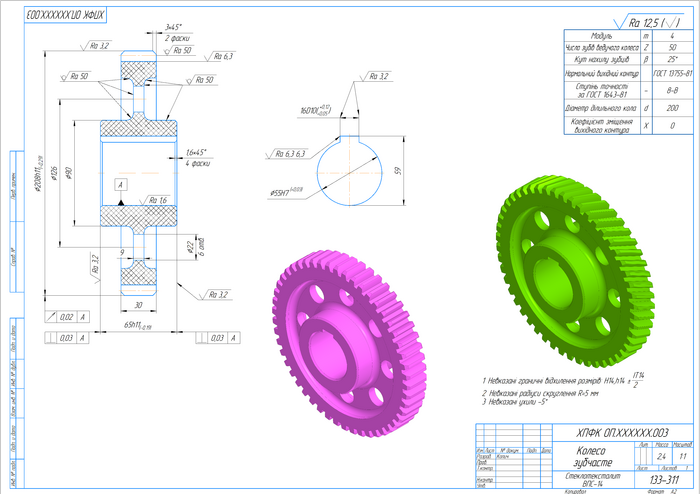

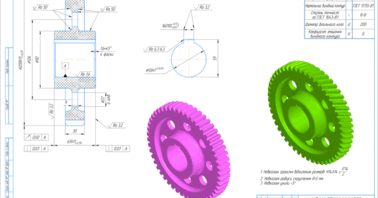

Кресленик для деталі "Колесо зубчасте":
Для створення кресленика виконую команду "Створити креслення по моделі" та виконую проекційний вид, та фронтальний. Розставляю розміри, виставляю шороховатість та розписую технічні вимоги.
