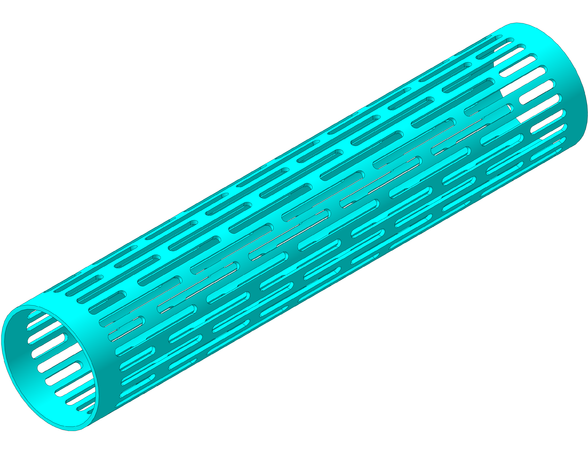

Моделювання перфорованої трубки в програмі КОМПАС-3D V20

Для початку створив новий файл в компасі та ввімкнув режим ізометрії. Вибрав необхідну площину і почав робити ескіз, виконую операцію "Видавлювання", щоб створити ескіз отворів виконую команду "Дотична площина", "Вирізати елемент видавлювання". Для копіювання використовую "Масив по сітці". Те саме роблю з рядком, який починається з малького отвору. Після чого виконую операцію "Масив по концентричній сітці"

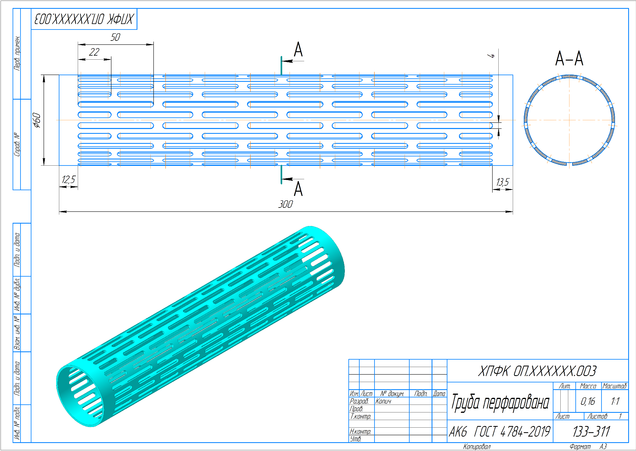

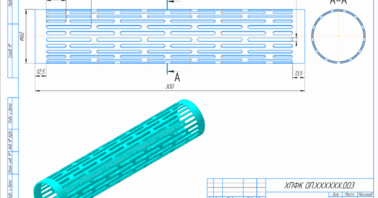

Кресленик для деталі "Труба перфорована":

Для створення кресленика виконую команду "Створити креслення по моделі" та виконую проекційний вид, після чого виконую команду "Лінія розрізу/перерізу", щоб відобразити отвір. Розставляю необхідні розміри.
