Моделювання валу в програмі КОМПАС-3D V20

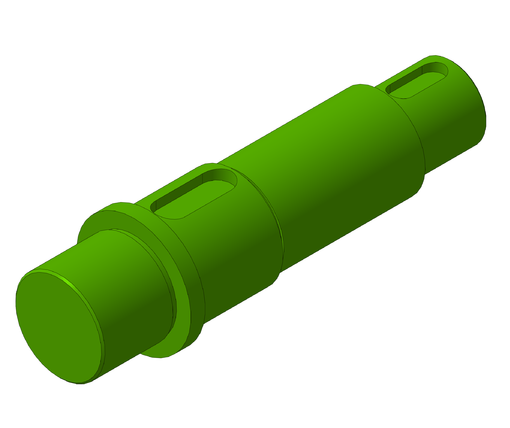

Для початку створив новий файл в компасі та ввімкнув режим ізометрії. Вибрав необхідну площину після чого почав робити ескіз, після чого виконую операцію "Обертання". Для створення шпонкового пазу виконую команду "Зміщення площини", на новоутворенній площині роблю ескіз, після чого виконую команду "Видавлювання". На торцях валу виконую команду "Фаска".

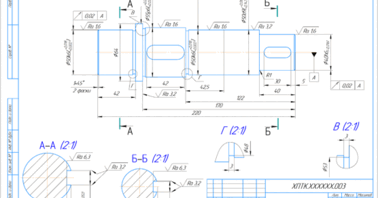

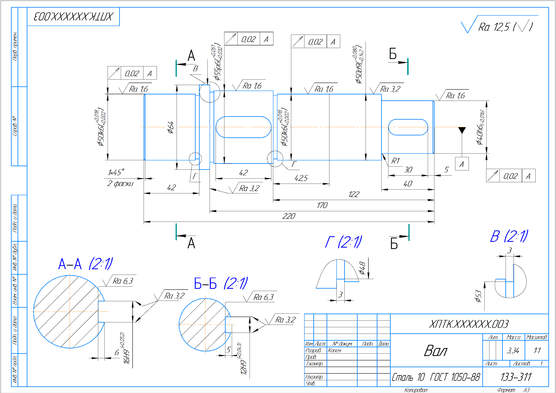

Кресленик для деталі "Вал":
Для створення кресленика виконую команду "Створити креслення по моделі" та виконую проекційний вид. Після чого виконую розріз А-А, маштабую та розставляю розміри. Те саме роблю для розрізу Б-Б. Для збільшення маленьких ділянок кресленика виконую команду "Місцевий вид" після чого виконую масштабування, та розставляю розміри.
