Газові котли – це найбільш популярний вид опалювального пристрою. Основне призначення газового котла це отримання тепла для опалення приміщення і нагріву води, шляхом згоряння палива. Як паливо може бути використаний природний газ: пропан або бутан, так як він недорогий, доступний, і прекрасно підходить для опалювальних котлів.

Залежно від місця розміщення газові котли (як і інші) можуть бути настінними (котли розміщуються безпосередньо на стіні або на спеціальній рамі, в основному вони мають невеликі розміри і потужність від 24 до 100 кВт, хоча за своєю будовою вони складніші, ніж підлогові) або ж підлоговими (габаритні, потужні котли, які розміщуються на спеціальній платформі або ж просто на підлозі).

За функціональним призначенням виділяють одноконтурні котли – тільки для теплопостачання і  двоконтурні котли - здатні забезпечити і теплом і гарячою водою.

Потужність котла необхідно підбирати з урахуванням тепловтрат, кількості проживаючих осіб, необхідність споживання води і загальну площу. Якщо у Вас підведена до будинку газова магістраль, то газовий котел буде ідеальним і найефективнішим опалювальним пристроєм.

Переваги:

• екологічно чистий;

• економічно вигідний;

• оснащений пристроєм захисту;

• має високий рівень ККД (82-89%).

Недоліки:

• оформлення документів;

• нестабільна ціна на природний газ.

Будова та монтаж газових котлів

Розглянемо будову та монтаж газових котлів на прикладі апарату atmoTEC Plus VUW, придатного для забезпечення опаленням квартир і будинків площею від 50 до 300 м².

Цей котел може бути використаний як для високотемпературних (85/65°C), так і для низькотемпературних систем опалення.

В ньому передбачена можливість нагріву води за проточним принципом для гарячого водопостачання в межах від 35 до 65 °C. Апарат може працювати як на природному, так і на зрідженому газі. Таким чином, він відповідає будь-яким вимогам щодо виду монтажу і використання.

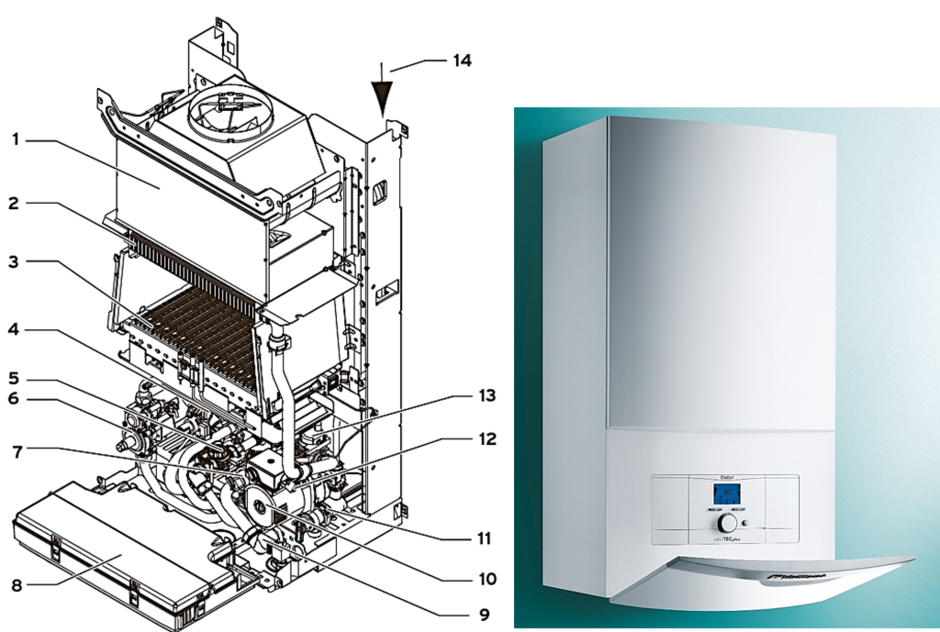

 Рис. 1. Зовнішній вигляд та конструкція апарату atmoTEC Plus VUW

1 –  Запобіжник потоку; 2  –  Первинний теплообмінник; 3  –  Пальник; 4  –  Вторинний теплообмінник; 5  –  Витратомір; 6  –  Газова арматура; 7  –  Клапан перемикання по пріоритету; 8  –  Блок електроніки/розподільна коробка; 9 –   Пристрій що наповнює; 10  –  Насос; 11  –  Запобіжний клапан; 12  –  NTC (2x); 13  –  Швидкодіючий збезповітрювач; 14  –  Мембранний розширювальний бак.

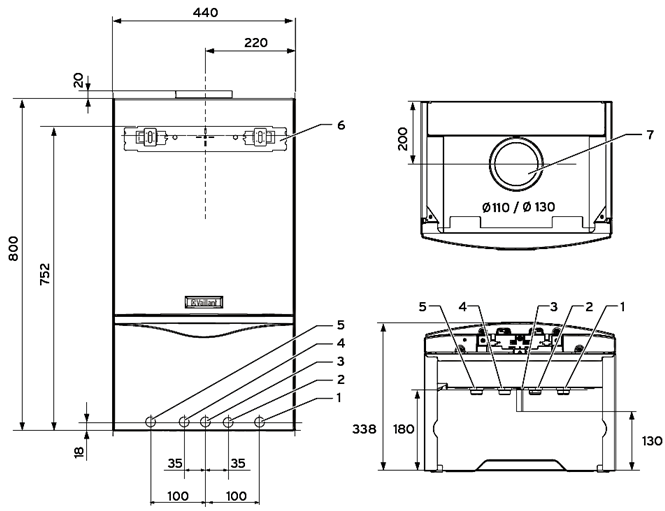

Рис.1. Приєднувальні розміри апарата

1. Зворотна лінія 22 мм;

2. Патрубок холодної води 15 мм;

3. Підключення газу 15 мм;

4. Патрубок гарячої води 15 мм;

5. Лінія 22 мм;

6. Кронштейн приладу;

7. Патрубок для відведення продуктів згоряння.

Додаткові опції: Приналежності для підведення повітря і відводу газів, що відходять - коаксіальна система, роздільна система. Регулюючі пристрої (всі апарати). Кімнатний регулятор, погодозалежний автоматичний регулятор опалення.

Гідравлічні складові апарату:

1. Гідравлічні складові з'єднані з гідравлічними модулями штекерними або фланцевими з'єднаннями.

2. У нижній частині розташовані датчик тиску, VUW з регульованим байпасом і підключенням циркуляційного насоса.

3. Двоступінчастий циркуляційний насос з ручним перемиканням.

4. Двоступінчастий циркуляційний насос з автоматичним перемиканням.

5. Триходовий пріоритетний перемикаючий вентиль.

6. Вентиль надлишкового потоку (байпасс). Вентиль надлишкового потоку (байпасс) плавно регулюється від 170 до 350 мбар диференційованого тиску.

7. Датчик тиску води. Від нього на електроніку постійно передається поточне значення тиску води. Справжнє значення тиску води в системі впливає на мембрану датчика тиску, що змінює своє положення при зміні тиску. Рух мембрани передається на пружину магніту, що впливає відповідно на датчик Холла. Відстань між магнітом і датчиком Холла залежно від тиску реєструється електронним чіпом, перетворюється в сигнал напруги і подається на електроніку.

8. Запобіжний клапан. Запобіжний клапан встановлюється на контурі опалення. При нагріванні опалювальної установки або опалювального приладу вода розширюється збільшуючи тиск води в системі. При перевищенні допустимого тиску в 3 бар запобіжний клапан відкривається і спускає воду опалення або парову суміш в дренаж. Температурна стійкість до 110 ° C.

9. Вторинний теплообмінник. Він загерметизований круглими сальниками і закріплений чотирма болтами. У апаратів серії Plus на передній стінці знаходиться датчик NTC гарячого старту. Залежно від варіантів приладу використовуються теплообмінники з 13, 19 або 35 пластинами.

10. Фільтр грубої очистки. На вході в вторинний теплообмінник (SWT), після первинного теплообмінника розташований фільтр грубої очистки, який оберігає пластинчастий теплообмінник від швидкого засмічення водою опалення. При проведенні технічного обслуговування необхідно обов'язково прочищати.

11. Датчик протоку води з крильчаткою (Аквасенсор). Підвищено чутливість датчика води за допомогою збільшення числа пластин крильчатки з 6 до 10. При відкритті відбору теплої води датчик води розпізнає потік води. Під впливом протоки крильчатка починає обертатися. При певному числі оборотів електроніка розпізнає режим "нагрів води". Включення відбувається при протоці

води приблизно 1,5 л/хв. При зменшенні протоку до значення 1,1 л/хв котел розпізнає недостачу потоку і електроніка відключає прилад. Крильчатці надає рух багатополюсний постійний магніт. Датчик Холла встановлений на зовнішній стіні корпусу безконтактно реагує на магнітний імпульс. Число заміряних імпульсів є мірою об'єму потоку теплої води.

12. Кран підживлення зі зворотнім клапаном. Кран підживлення є з'єднанням між контурами подачі питної води і опалювальної води. Служить для заповнення та підживлення води в опалювальний пристрій при падінні тиску в системі нижче певного рівня. Кран підживлення оснащується зворотним клапаном і перекривається одним вентилем. Для безперебійної роботи опалювальної установки потрібен тиск води / тиск наповнення від 1,0 до 2,0 бар.

12. Первинний теплообмінник. У блоці пластин теплообмінника відбувається передача теплоти від розпечених газів, що відходять до води, яка нагрівається. Від п'яти до семи послідовно з'єднаних мідних трубок з припаяними мідними пластинами забезпечують можливість кращого використання теплоти відхідних газів. Відповідна теплова потужність апарату визначається розміром утвореною трубками і пластинами теплообмінної поверхні. На вході і виході первинного теплообмінника встановлені датчики NTC, які є складовою частиною системи безпеки. Місце установки вибирається зручним для гарного доступу при обслуговуванні.

14. Мембранний розширювальний бак (6 або 10 л). Розширювальний бак виконує два завдання: сприймає збільшення об'єму води, що відбувається при нагріванні води в системі опалення, або відповідно скорочення її об'єму при охолодженні та створює запас води для компенсації невеликих втрат.

15. Датчик NTC. По одному на подачі і на зворотній лінії опалення та на виході з

вторинного теплообмінника для вимірювання початкової температури нагріву. Всі датчики NTC двопровідні, робочий режим до 10 kO і при короткому замиканні NTC сигнал не глушиться. Датчики перевіряються.

Газові складові апарату:

1. Газова арматура для природного газу з регулятором. Завданням регулятора на арматурі є вирівнювання коливань тиску на вході. Регулювання проводиться по нормативному значенню, що визначається номінальним тиском на подачі. Високий тиск на подачі повністю вирівнюються регулятором. Тиск на виході або на пальнику не збільшується.

2. Атмосферний пальник з попереднім змішуванням.

3. Електроди розпалу й блок контролю полум'я. Розпал суміші газу і повітря виробляє парний електрод розпалу. Для розпалювання суміші відстань від пальника становить 5 мм. На передній частині знаходиться комбінований блок контролю і запалу (трійник) з кераміки (BERU) або металевої шини.

4. Електронна плата. Електроніка забезпечує всі функції управління і регулювання. У платі закладені так само функції блоку живлення і автоматики розпалювання. Стан приладу постійно контролюється, проводиться аналіз несправностей і візуально відслідковується статус приладу. Важливі дані зберігаються.

Функціональна схема

Рис. 3. Функціональна схема газового котла, що працює за проточним принципом

Газові котли для спалювання використовують повітря приміщення, в якому вони встановлені, тому завжди потрібно передбачати припливну вентиляцію для нормального функціонування апарату.

Виводяться гази за рахунок природної тяги через димар назовні.

Тому котел має також такі складові:

- Стабілізатор тяги і датчики газів, що відходять;

- Датчик газів, що відходять;

- Випускний колектор;

- Вентилятор / датчик тиску повітря / трубка Піто.

Навішується на стіну апарат спеціальними кронштейнами. Для позиціонування кронштейна до приладу додається монтажний шаблон з паперу.

Як для установки/монтажу приладу, так і для наступного проведення техобслуговування потрібні наступні мінімальні відстані і вільні простори для монтажу:

– відстань із боків: 10 мм

– нижня сторона: 250 мм

– верхня сторона: 400 мм

Немає необхідності в дотриманні відстані між приладом і займистими будівельними елементами, тому що при номінальній тепловій потужності приладу досягається більше низьке значення температури, чим максимально припустиме значення 85 °C.

Підключення котла

Підключення газу. Можливо пошкодження газової арматури при перевищенні робочого і контрольного тисків! Блок регулювання газу на приладі обпресувати максимальним тиском в 110 мбар! Робочий тиск не повинен перевищувати 60 мбар!

Електромонтаж. Номінальна напруга в мережі повинна становити 220 В при напрузі понад 253 В і нижче 190 В можуть з'явитися функціональні помилки.

Монтаж повинен проводитися відповідно до монтажної інструкцією.

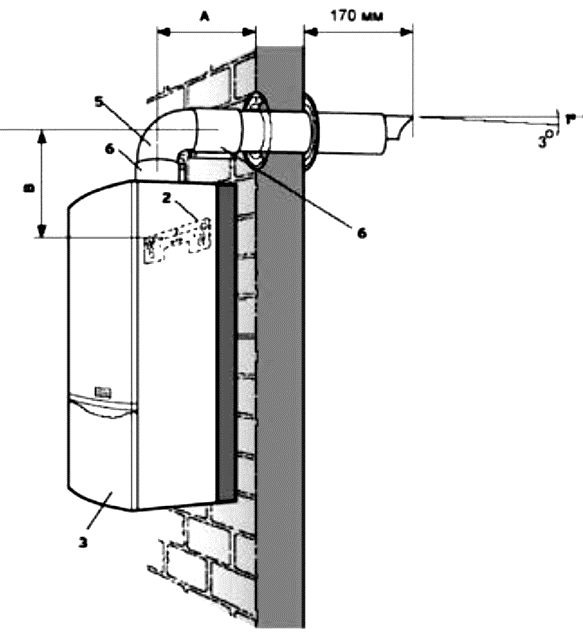

Монтаж горизонтального проходу через стіну

1. Горизонтальне введення через стіну;

2. Монтажна планка;

3. Котел;

4. Коліно 90 °;

5. Хомут 2 x 48 мм.

Рис. 4. Монтаж горизонтального проходу через стіну

Обв'язка котла - це процес підключення обладнання до гарячого водопостачання та мереж розподілу відповідно до норм експлуатації.
