Тема: Поквартирна розводка систем опалення. Схеми підключення опалювальних приладів

Опрацюйте теоретичний матеріал курсу, законспектуйте.

Тема: Схеми підключення опалювальних приладів

Способи підключення опалювальних приладів

Радіатори мають чотири виходи (або входи): два зверху, два знизу. При підключенні радіатора до труб контуру опалення підключається лише два виходи з чотирьох, а два, що залишилися, заглушуються. Від схеми підключення, тобто від взаємного розташування труби подачі теплоносія (Т1) і виходу в зворотній трубопровід (Т2) багато в чому залежить ефективність роботи встановленої батареї.

Існує три способи підключення сталевих панельних опалювальних приладів (рис.2):

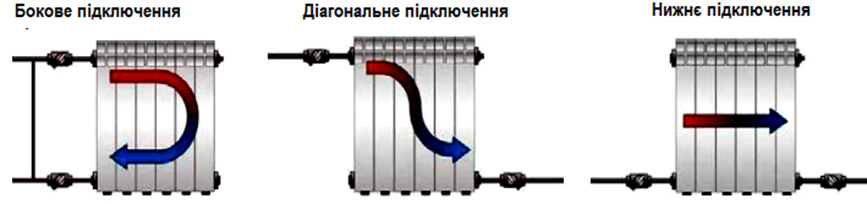

Рис.2. Способи підключення опалювальних приладів

Діагональне підключення радіаторів опалення

Радіатор при такому способі підключення прогрівається найбільш повно, рівномірно, і його тепловіддача краще, ніж при інших способах.

Одностороннє підключення радіаторів опалення

Радіаторні секції, що знаходяться далі від труб, мають меншу тепловіддачу, тому ефективність радіатора при такому підключенні трохи менше (97%).

При такому підключенні є обмеження по кількості секцій: для алюмінієвого радіатора не більше 20 секцій.

Нижнє підключення радіаторів опалення

Тут труби подачі та зворотна приєднуються до нижніх виходів радіатора.

За такою схемою радіатори підключають, коли труби проходять внизу стіни або по підлозі (наприклад, при колекторному розведенні труб). Як бачимо з малюнка, ефективність при такому підключенні зменшується до 88%.

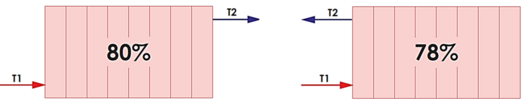

Підключення радіаторів опалення з нижньою подачею

Дзеркальне відображення першого способу, тобто подача внизу, а зворотній трубопровід виходить діагонально вгорі.

Ефективність радіатора при такому підключенні складає < 80% (не рекомендується).

Одностороннє нижнє підключення радіаторів опалення

Є радіатори, у яких вхід і вихід поруч. Переваги такого підключення: труби не помітні, але ефективність при такому підключенні теж 78%.

Домашнє завдання.

Замалюйте всі схеми підключення опалювальних приладів, вкажіть коли їх рекомендовано застосовувати , в чом переваги і недоліки

Фото виконаної роботи надішліть на перевірку
