Тема: Види, будова та принцип дії змивних бачків, змивних кранів

Опрацюйте матеріал теми, законспектуйте основні положення

Тема: Види, будова та принцип дії змивних бачків, змивних кранів

Змивні бачки відносять до промивних пристроїв і виконуються в вигляді ємностей із кераміки, пластмаси, чавуну.

Змивні бачки відкритого типу поділяються за висотою монтування (рис.1):

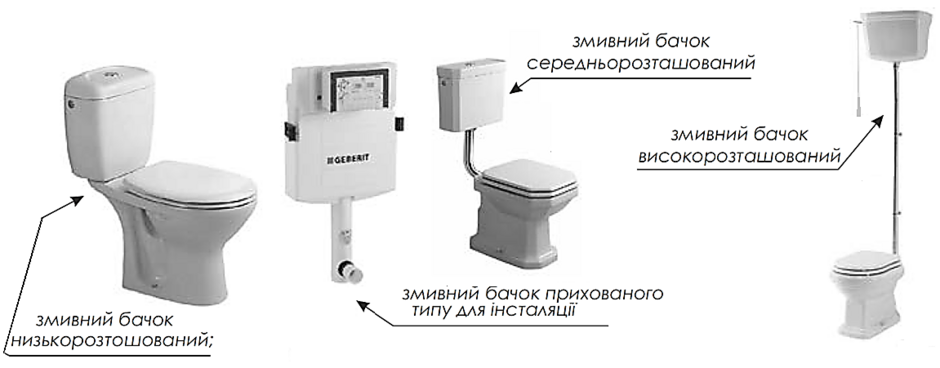

Рис. 1. Види змивних бачків за висотою встановлення

Низькорозташовані бачки встановлюють безпосередньо на поличку  унітазу (типу «Компакт») і вони найбільш поширені;

Середньорозташовані бачки встановлюють на висоті до 800 мм над унітазом (на інсталяціях або на стіні)

Високорозташовані – на висоті до 1400 мм.

Середній розмір змивного бачка: об'єм 9 літрів регулювання кількість зливної води 3 л.

Приведення в дію:

Ручний або ножний пусковий пристрій: кнопка (2 клавіші); пневматичний привід; електричний привід

Безконтактний пуск:

електроніка наближення; датчик руху; кондуктивне керування.

На рисунку 2 показані основні примітивні схематично зображені види найбільш поширених модифікацій бачків.

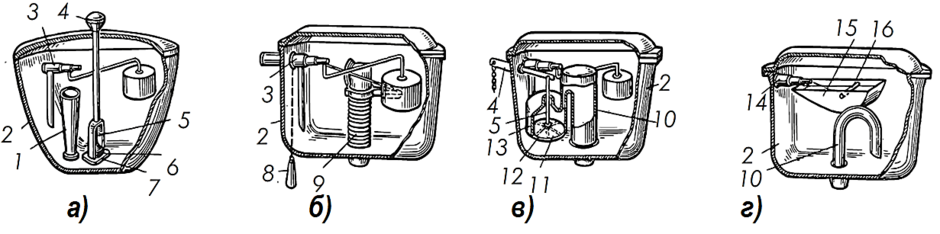

Рис. 2. Змивні бачки:  а) - з донним клапаном; б) - з гнучким сифоном;

в) - з поршневим сифоном; г) - автоматичний;

Основні конструктивні елементи змивного бачка (рис.2):

1- перелив; 2 - корпус; 3 - поплавковий клапан; 4 - кнопка або важіль;

5 - тяга; 6,14 - клапани; 7 - сідло; 8 - ручка; 9,10 - сифони; 11 - шайба;

12 - поршень; 13 - камера; 15 -ківш; 16 - вісь ковша

Змивний бачок з донним клапаном (рис. 2, а) – низькорозташований, складається із корпусу 2 з кришкою. На дні корпусу встановлений перелив 1, що запобігає переповненню бачка, і сідло 7, що закривається гумовим клапаном 6 (грушею), яка тягою 5 з'єднана з кнопкою 4 пуску. Працює бачок наступним чином. При дії на кнопку 4 пуску тяга 5 з клапаном 6 підіймається і вода через сідло 7 поступає на змивання. Після зняття зусиллями кнопку клапан продовжує плавати по поверхні води, доки бачок не спорожниться. Після цього клапан опускається на сідло, закриваючи його.

Бачок з гнучким сифоном (рис. 2, б) має гофрований (гнучкий) пластмасовий сифон 9, з'єднаний ниткою з ручкою пуску 8. При натисканні на ручку пуску, сифон нахиляється і занурюється під рівень води, при цьому вода поступає в сифон і заряджає його. При русі води з більшою швидкістю між дном бачка і гирлом сифону утворюється знижений тиск, що утримує сифон в зігнутому положенні до повного спорожнення бачка. При зіпсованій наповнювальній апаратурі надлишок води переливається через нижній край сифону.

Бачок з поршневим сифоном (рис. 2, в) має сифон з камерою 15, в якій розташований поршень 12 з гумовою шайбою 11. Поршень з'єднаний штоком з важелем пуску 4. При натисканні на важіль пуску поршень піднімається і виштовхує воду із камери в сифон 10, при цьому сифон заряджається і скидає воду із бачка в унітаз.

В корпусі автоматичного змивного бачка (рис. 2, г) установлені сифон 10 і ківш 15, який наповнюється через клапан 14. При наповненні ковша до певного рівню він повертається навколо осі і виливає воду в бачок. Після декількох перевертань бачок заповнюється до верху сифону, наступний ківш заряджає сифон і бачок спорожнюється. Подача води через клапан регулюється так, щоб бачок наповнювався за 15-20 хвилин.

Арматура для унітазу вирішує наступні функціональні завдання: автоматичне заповнення ємності, виключення переливу рідини і забезпечення необхідного потоку води для змивання. Виходячи з завдань, що вирішуються, конструкція включає в себе: систему заповнення ємності, механізм відкривання вихідного отвору і трубку контролю переливу рідини.

Умови для вибору змивної арматури:

1. Розміри бачка є найважливішим параметром вибору: механізм повинен збігатися з його розмірами.

2. Конструкція бачка визначає систему управління механізмом відкривання змиву (кнопковий, важільний, трос, тощо) та місцезнаходження пускного штуцера: збоку або знизу.

3. Ремонтопридатність. Слід враховувати можливість заміни окремих елементів, тобто доступність запасних частин.

4. Фінансові можливості. Будь-яке ускладнення конструкції, додаткова автоматизація і т.п. призводить до подорожчання всієї системи.

Зазвичай в якості наповнювальної арматури в змивних бачках установлюють поплавковий клапан, який працює наступним чином. На рис. 3 (а), показана схема наповнювальної арматури з сервокеруванням золотникового типу в стані, коли бачок заповнений до заданого поплавком рівня. У цьому випадку, при заповненому до заданого рівня змивному бачку, поплавок 7 буде знаходитися у верхньому положенні, а золотник 5 – в крайньому нижньому положенні. В результаті зміщення золотника 5 відносно гільзи з отвором 4 камера з'єднається з напірною гідролінією. Жорсткий центр діафрагми 3 притиснеться до торця сопла 2 і перекриє потік води, що надходить у бачок.

Після спуску води з бачка, як зображено на рис. 3 б, поплавок опуститься вниз, а золотник підніметься вгору. Нижня кромка золотника перекриє надходження води в камеру до напірної гідролінії, а верхня кромка – з'єднає порожнину з порожниною зливу С. Після чого зусилля зверху на жорский центр діафрагми 3 зменшиться до мінімального значення, жорсткий центр діафрагми 3 під дією сил відтиску напору в соплі 2 відсунеться від торця сопла, і бачок почне заповнюватися водою. Слід зазначити, що жорсткий центр діафрагми при підключенні системи до напірної гідролінії буде відслідковувати переміщення золотника.

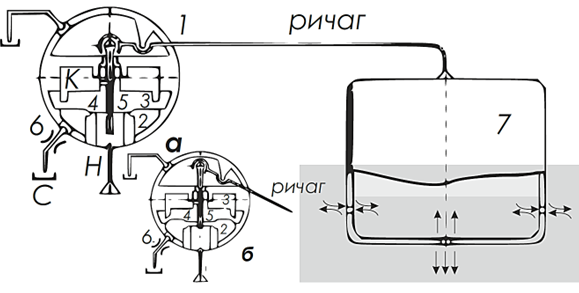

Рис. 3.  Будова поплавкового клапану:1- корпус; 2- сопло; 3- діофрагма;

4- боковий отвір гільзи; 5- золотник з нержавіючої сталі; 6-гідродросель;

7- поплавок; К- камера над діафрагмою; Н- напірна гідролінія; С- частина зливу

Сучасні змивні бачки мають більш складну будову (рис. 4) і працюють наступним чином:

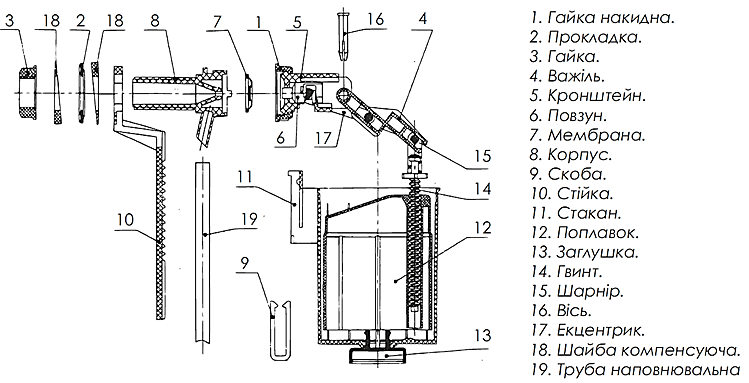

Рис. 4. Будова впускного клапану змивного бачка

Після змивання води із бачка (вода виливається також і із стакану 11 через отвір в його дні, що закритий заглушкою 13) поплавок 12 опускається і через систему важеля 4 і ексцентрика 17 переміщує повзун 6. В результаті мембрана 7 перестає притискатися до сідла корпусу 8, відходить під дією поступаючої води і бачок заповнюється через наповнювальний патрубок корпусу 8. Вода, що заповнює бачок, підтискає знизу заглушку 13 до дна стакану, перекриваючи доступ води в стакан. Коли вода переллється через край стакану, поплавок швидко спливає під дією виштовхувальної сили. При цьому він через систему важелів переміщує повзун 6, який в свою чергу притискає мембрану до сідла корпусу 8 і перекриває поступання води. Рівень води в бачку визначається положенням верхнього краю стакану 11 і регулюється переміщенням стакана 11 вверх або вниз.

Окрім арматури наповнення існує також арматура для випуску води з бачка –  спускна арматура.

Спускна арматура поділяється на:

1. Спускна арматура однорежимного типу передбачає спуск всього об'єму води при одноразовому натисканні на кнопку зливу. Вона має більш просту конструкцію, ніж дворежимна система, однак в деяких випадках призводить до не раціональних і інтенсивних витрат холодної води.

2. Спускна кнопка дворежимного механізму, як правило, буває розділена на дві нерівні частини, які можуть переміщатися в корпусі незалежно одна від одної. При натисканні на більшу частину, відбувається спуск всього об'єму води 4-6 літрів, а при натисканні на меншу частину, в унітаз надходить тільки половина загального об'єму зливної води 2-3 літри. Внутрішня будова бачка унітазу з кнопкою дворежимного типу більш складна, проте, завдяки такій конструкції досягається значна економія водопровідної води В1.

Регулювання об'єму зливу води, відбувається за детальною інструкцією виробника. При придбанні виробу до нього додається інструкція по збиранню, монтажу і регулюванню системи подачі води і зливу. Вивчивши її, можна розібратися, як встановити бачок на унітаз та арматуру.

Технологічна послідовність монтажу змивного бачка

Необхідно дотримуватися наступного порядку робіт:

1. Всередину бачка встановлюється запірна та зливна арматура (у вигляді готового блоку поставляється в зібраному вигляді).

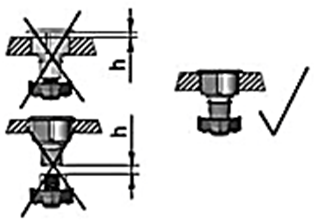

2. У великий отвір в нижній частині встановлюється зливний механізм. Він кріпиться до днища за допомогою гвинтів з гайками і гумовими прокладками, які ставляться всередині бачка.

3. Гайки необхідно затягувати від руки, щоб не допустити їх пошкодження.

4. В бічну стінку (в спеціальний отвір) встановлюється механізм подачі і регулювання рівня води. Зовні він кріпиться пластмасовою гайкою з гумовою прокладкою. У деяких конструкціях подача води може бути розміщена в нижній частині.

5. На отвір подачі води в чашу встановлюється спеціальна гумова прокладка, на яку встановлюється зливний бачок і за допомогою гвинтів кріпиться до площадки чаші. Гайки- баранці необхідно затягувати від руки, щоб не пошкодити площадку.

6. До крану на стояку підключається гнучкий шланг в металевій оправі, інший кінець якого під'єднується до штуцера подачі води в зливний бачок.

7. Згідно з інструкцією, яка додається проводиться регулювання рівня наповнення бачка водою. Після закінчення регулювання встановлюються кришка і важіль чи кнопка зливу води.

8. Уважно оглядаються всі з'єднання на наявність протікань води.

Напівавтоматичні змивні крани (рис. 5) працюють таким чином.

При натисканні на важіль 1 пуску штовхач 3 пересувається вправо, і натискаючи на стержень допоміжного клапану 5, перекошує його, відкриваючи шлях воді із робочої камери 6 в відвідну трубу 11. Тиск в робочій камері 9, діючи на мембрану 7, піднімає її вверх, і вода починає поступати в відвідну трубу 11. Після зняття зусилля з важеля пуску 1 гумова манжета 2 повертає його в первісне положення і допоміжний клапан 5 закривається. Робоча камера 6 починає повільно наповнюватись через канал 4 діаметром 0,2-0,5 мм. За мірою наповнення цієї камери мембрана 7 повільно опускається, перекриваючи потік води. Всі деталі змивного крану розташовані на корпусі 10. Регулюючий вентиль 8 встановлює робочий тиск перед краном і відключає його для ремонту та огляду.

Напівавтоматичні змивні крани випускають не тільки мембранні, а й поршневі, в яких потік перекривається поршнем.

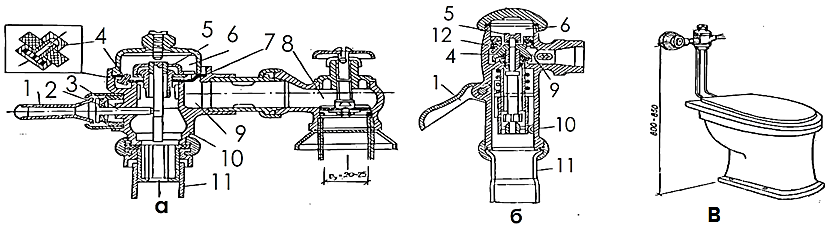

Рис. 5. Напівавтоматичні змивні крани:

а) - мембранний; б) - поршневий; в) - схема монтажу;

1-пусковий важіль; 2-гумові манжети; 3-штовхач; 4-канал; 5-клапан; 6-робоча камера; 7-мембрана; 8-вентиль; 9-вхідна камера; 10-корпус; 11-відвідна труба

Домашнє завдання

Опрацюйте матеріал теми та дайте відповіді на такі питання.

1. Для чого призначені змивні бачки

2. Приведіть класифікацію змивних бачків

3. Охарактеризуйте принцип дії бачка, використовуючи схему його устрою

4. Опишіть технологічну послідовність монтажу змивного бачка

   Фото виконаної домашньої роботи надішліть на перевірку
