Електричні котли зазвичай використовується за відсутності підключення будинку до газової мережі або, як резервний опалювальний прилад з іншими теплогенераторами.

Переваги:

мінімальні габарити;
безшумність;
надійність;
нема потреби в системі димовідведення.

Недоліки:

високі експлуатаційні затрати (затрати на електроенергію);
необхідність підключення до електричної мережі досить високої потужності.

Сучасні електричні котли мають вбудовану систему автоматики, яка дозволяє регулювати температуру теплоносія системи опалення в залежності від зовнішньої температури та контролювати процес підготовлення гарячої води. Переважна більшість електричних котлів є одноконтурними – тобто працюють з водонагрівачами непрямого нагріву. Це обумовлено тим, що для проточного приготування гарячої води в достатній кількості потужність котла має становити принаймні 20-24 кВт, що в більшості випадків неможливе.

Будова електричного котла на прикладі котла Vaillant eloBlock (Словаччина):

Рис. 1. Зовнішній вигляд і конструкція котла Vaillant eloBlock

1 - температурний запобіжник; 2 - датчик температури; 3 - первинний теплообмінник із теплоізоляцією; 4 - блок керування; 5 - датчик тиску води; 6 – втулка; 7 – мережеві термінали з контакторами; 8 - плата керування; 9 - резервні клеми.

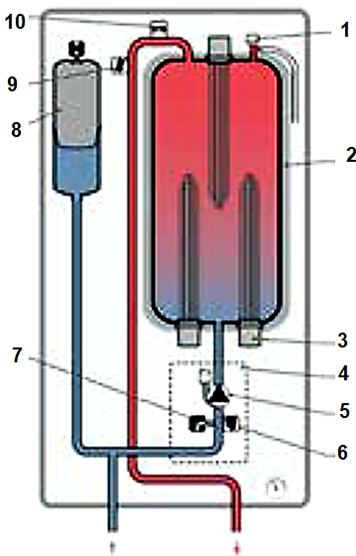

Гідравлічна схема електричного котла

1 - клапан для розповітрювання

2 - первинний теплообмінник з

теплоізоляцією

3 – нагрівальний елемент (від 2 до 4,

взалежності від потужності)

4 – гідравлічний вузол

5 - циркуляційний насос

6 - датчик тиску води

7 - запобіжний клапан

8 - розширювальний бак

9 - датчик температури

10 - температурний запобіжник

Нагрівальним елементом котла є електричний тен.

Він складається з декількох секцій, які в свою чергу також складаються з 2-3 електричних нагрівачів. Таким чином досягається можливість плавного регулювання потужності котла (модуляція).

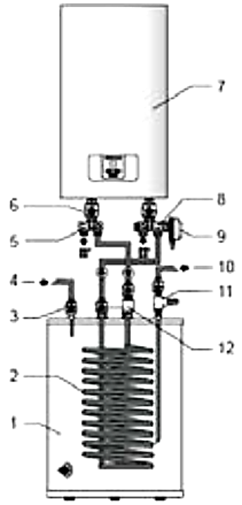

Схема підключення електричного котла до водонагрівача непрямого нагріву

бак ГВС

2 - Теплообмінник накопичувального баку

3 - Запірний клапан

4 - Вивід ГХВ

5 - Розподілювальний елемент

6 - Запірний клапан

7 - Електрокотел

8 - Триходовий рухомий клапан

9 - Двигун триходового клапана

10 - Ввід холодної води

11 - Запобіжний клапан контуру ГВС зі

зворотнім клапаном

12 - Зворотній клапан (повинен відкриватися

у направлення току ГХВ)

Електричні котли можуть підключатися до трифазної або однофазної мережі. При підключенні вкрай важливо правильно розрахувати переріз електричного кабелю.
