Плити електричні та газові

Тема: Плити електричні.

Мета: ознайомити студентів з класифікацією та будовою плит.

Вид заняття: лекція з елементами бесіди.

Електричні плити належать до універсального устаткування. На плитах можна смажити, варити, припускати, тушкувати, запікати, випікати. На підприємствах громадського харчування використовують в основному секційно-модульні електричні пли­ти типу ПЕСМ-4ШБ, ПЕСМ-4Ш, ПЕСМ-4, ПЕСМ-2, ПНЕК-2, електричні плити для роботи з функціональними та іншими місткостями — ПЕ-0,51, ПЕ-0,51-01, ПЕ-0,17, ПЕ-0,17-01. Крім цього, перебувають в експлуатації несекційні плити ЕП-2М, ЕП-7, ЕП-8 тощо.

Завдяки розвитку внутрішньої та зовнішньої торгівлі ри­нок торгово-технологічного устаткування значно розширився. Із великої кількості плит, які представлені на ринку України, заслуговують на увагу електроплити російського підприємства «АТЕСІ»: «Трапеза» (серія 700 — для невеликих підприємств) з круглими конфорками, плита «Традиція» (серія 900 — для великих підприємств) з прямокутними конфорками та плита з конвекційною жаровою шафою ЕПК-48ЖШ-К-2/1.

З 2003 р. в Республіці Білорусь розпочато серійний випуск малоінерційних плит з парожаровою шафою ПЕМ-0,51Ш.

Плити електричні секційні модульні призначені для приго­тування перших, других і третіх страв у наплитному посуді, а також для запікання та випікання виробів у жаровій шафі.

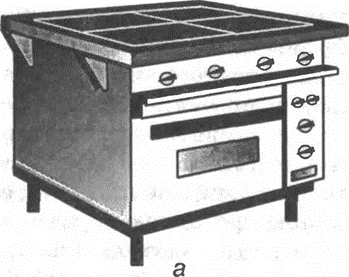

Плита ПЕСМ-4ШБ. Використовується як самостійний апарат або в складі технологічних поточних ліній. Вона має чотири конфорки прямокутної форми, обрамлені бортиками, шафу.

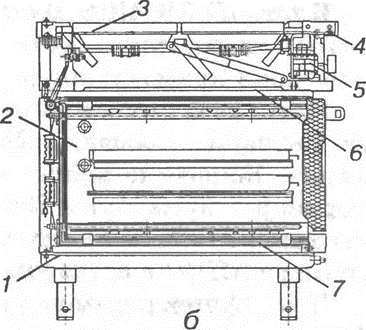

Плита складається із каркаса, облицьованого листовою стал­лю та покритого емаллю. Плита має опори, які регулюються по висоті. Жарова поверхня плити має чотири прямокутні кон­форки розміром 417 х 295 мм, які обігріваються закритими нагрівальними елементами. Кожна конфорка має пакетний пе­ремикач ТПКП з електрокомутаційною проводкою.

Для зручності ремонту, перевірки стану заземлення, при­бирання під конфорками кожні дві конфорки вмонтовані в піднімальний стіл і мають назву уніфікованих блоків. Для стійкості стіл має опорообмежувач.

Жарову поверхню встановлюють в строго горизонтальному положенні регулювальними гвинтами. Для збирання пролитої рідини встановлено рухомий піддон. Плита має два борти за­вширшки 100 мм для переміщення посуду, який установлю­ють під плитою.

Жарова шафа плити являє собою двостінну камеру з теп­лоізоляцією. Шафа, установлена в корпусі на рамі, закри­вається двостінними дверцятами з пружиною та оглядовим вікном. У камері є освітлення, яке дає можливість спостерігати за процесом приготування, не відкриваючи дверцят.

Контрольні питання:

1. Характеристика та призначення сучасних плит.

2. Принцип будови та дії плит.

3. Правила БЕ.

Дати характеристику плитам газовим (принцип будови та дії , правила експлуатації та класифікація
