Машини для нарізування та протирання продуктів

Машини для нарізування та протирання продуктів

Машина протирально-різальна МПР-350дискова Призначена для нарізування сирих овочів на частинки геометричної форми, тонкого подрібнювання моркви та буряків, шаткування капусти та цибулі, протирання варених овочів, сиру .

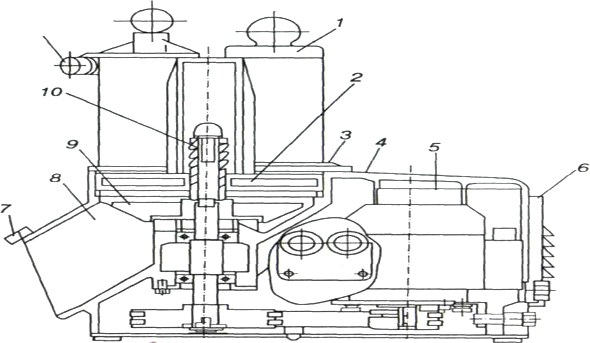

1 --штовхач;

2 — робоча камера;

3— робочі органи;

4 — корпус;

5 — елек­тродвигун;

6 — щиток;

7 — козирок;

8 — похилий канал;

9 — скидач;

10— вал;

11— ручний пристрій (штовхач)

Машину встановлюють на столі та кріплять за допомогою болтів. У корпус машини вмонтовано двигун і вертикальний привідний вал. Робоча камера виконана у вигляді циліндра з похилим каналом для розвантажування нарізаних овочів. Усередині робочої камери встановлюють змінні робочі органи, які прикріпляють до привідного вала спеціальним гвинтом з лівою різьбою. У верхній частині робочої камери розташовано завантажувальний пристрій, який має три вікна (два — круглі, одне — серпоподібне). Кожне вікно має свій штовхач. Круглі штовхачі виймаються із бункера, а серпоподібний прикріплений до корпусу і переміщується вертикально в маточині кронштейна вздовж серпоподібного каналу; в верхньому положенні обертається навколо своєї осі. Для видалення переробленого продукту із зони нарізування передбачено скидач, а для запобігання розбризкування — козирок.

Спереду корпусу встановлено пульт керування, магнітний пускач та блокувальний вимикач. Низ корпусу закритий щитком з опорами-амортизаторами.

Робочі органи: диск для протирання варених овочів; дисковий ніж діаметром 2 мм для нарізування продуктів кружечками, кільцями, півкільцями, скибочками, шаткування; комбінований ніж для нарізування овочів брусочками 10 х 10 мм або соломкою 3x3 мм; тертковий диск для нарізування овочів соломкою з перетином 0,8 х 1,2 мм і тертковий диск для тонкого подрібнювання (натирання).

Принцип дії. У ввімкненій машині овочі притискаються за допомогою штовхача до опорного диска, який обертається, і зрізаються ножем шар за шаром, потім проходять крізь отвори, розміщені між диском і ножами, захоплюються скидачами та спрямовуються в розвантажувальний бункер.

Правила експлуатації. Перед початком роботи необхідно ознайомитись з правилами експлуатації машини та призначенням кожного робочого органа.

Потім потрібно перевірити надійність заземлення, справність апаратури пуску, санітарний стан машини, надійність кріплення та правильність установлення робочих органів, роботу машини на холостому ходу. Після цього завантажити один із отворів підготовленими продуктами, натиснути на кнопку «Пуск» і проштовхнути продукт до робочого органа плавним натисканням на ручку штовхача. Після закінчення роботи вимкнути машину, зняти робочі органи, прочистити їх, якщо це комбіновані ножі, промити теплою водою. Корпус машини протерти м'якою тканиною. Під час роботи машини заборонено видаляти застряглі овочі, використовувати сторонні предмети для їх проштовхування.
