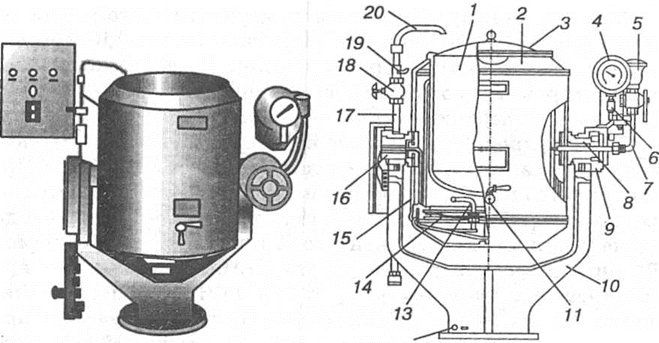

Котел харчоварильний перекидний КХЕ-60. На відміну від стаціонарних котли перекидні не мають відкрито вираженого парогенератора. В цих апаратах парогенератором є нижня частина пароводяної сорочки, тобто об'єм між дном варильної посудини і дном зовнішнього корпусу. На дні зовнішнього корпусу встановлено три ТЕНи спеціальної конфігурації.

Котел складається із варильної посудини, виконаної із нержавіючої сталі, і зовнішнього корпусу, покритого теплоізоляцією і облицьованого листовою сталлю. Котел установлюється на чавунній вилоподібній станині за допомогою цапф, які забезпечують перекидання котла черв'ячним механізмом. Механізм перекидання утримує котел у будь-якому положенні в межах кута 110°. Для перекидання котла встановлено маховик обертового механізму. Варильна посудина котла закривається легко знімною кришкою з ручкою та гачком, розміщеним із внутрішнього боку і призначеним для підвішування кришки на кронштейн. Варильна посудина заповнюється водою за допомогою обертового водорозбірного пристрою.

Через праву цапфу проходить трубка, яка з'єднує арматурний стояк з пароводяною сорочкою. На арматурному стояку є електроконтактний манометр, подвійний запобіжний клапан і наливна лійка, в нижній частині корпусу — кран рівня. Поруч з котлом розміщено станцію керування. Передбачено також автоматичне вимкнення ТЕНів із електромережі у разі перекидання котла.

Правила експлуатації харчоварильних котлів.

Перед початком роботи перевірити заземлення котла, справність контрольно-вимірювальної апаратури (механічне пошкодження та приєднання манометра, наявність пломб тощо), наявність води в парогенераторі. У перекидних котлів перевірити справність обертового механізму, у стаціонарних — справність клапана-турбінки (підніманням його за кільце) і вентиля на паровідвідній трубці, стан гумової прокладки. Для запобігання скосу кришки та зриву різьби гвинтів останні необхідно загвинчувати в два прийоми: спочатку до зіткнення їх із кришкою, потім до упору.

Заповнювати парогенератор потрібно кип'яченою відстояною або дистильованою водою, попередньо відкривши крани наливної лійки та рівня, Заливати воду доти, доки не з'явиться нормальний струмінь її з крана рівня.(Використовувати некип’ячену воду не можна, бо від неї утворюється шар накипу на внутрішньому боці котла, який зменшує теплопередачу та термін використання ТЕНів. Після заповнення сорочки кран лійки закривають, а повітряний клапан відкривають, щоб випустити повітря із сорочки, яке збільшує тривалість закипання котла. Якщо повітряний клапан відсутній, то кран наливної лійки залишають відкритим доти, доки з неї не з'явиться щільний струмінь пари.

Перед увімкненням котла стрілка електроконтактного манометра повинна бути на нулі. Для правильного технологічного процесу за допомогою спеціального ключа на електроконтактному манометрі задати верхні та нижні межі тиску в пароводяній сорочці згідно з технічною характеристикою кожного котла. Потім задати режим роботи котла на станції керування і за допомогою кнопки «Пуск» увімкнути котел.

У процесі роботи не залишати котел без догляду. Якщо необхідно перевірити стан готовності продуктів, то в перекидних котлах кришку треба знімати «на себе», щоб уникнути потрапляння пари в обличчя, а в стаціонарних — вимкнути котел; дерев'яною паличкою підняти кільце клапана-турбінки, випускаючи надлишкову пару; через 5—10 хв. ослабити відкидні гвинти, потім відкрутити їх до кінця і обережно відкрити кришку, стоячи біля противаги.

Після закінчення роботи котел вимикають, розвантажують, промивають. Для промивання клапана-турбінки опускають кришку котла, закривають вентиль «Відведення пари», піднімають клапан-турбінку за кільце і відкривають вентиль «Промивання». Потім котел промивають гарячою водою, видаляючи її через зливний кран, і залишають відкритим для просушування.

Під час розвантажування стаціонарних котлів категорично заборонено ставити на розбірні крани посуд (наприклад, відро), їх треба ставити на спеціальні підставки з мінімальною відстанню один від одного для запобігання опіків обслуговуючого персоналу у разі можливого розбризкування рідини.
