Урок:
Аналіз геометричної форми предмета
01.02.2024
Вміст уроку:
1
2
3
4
1
Як виконується аналіз геометричної форми предмета
Щоб визначити форму предмета за кресленням, його уявно розчленовують на окремі складові частини, що мають форму простих геометричних тіл.
Уявне розчленування предмета на геометричні тіла, з яких він складається, називають аналізом геометричної форми предмета.

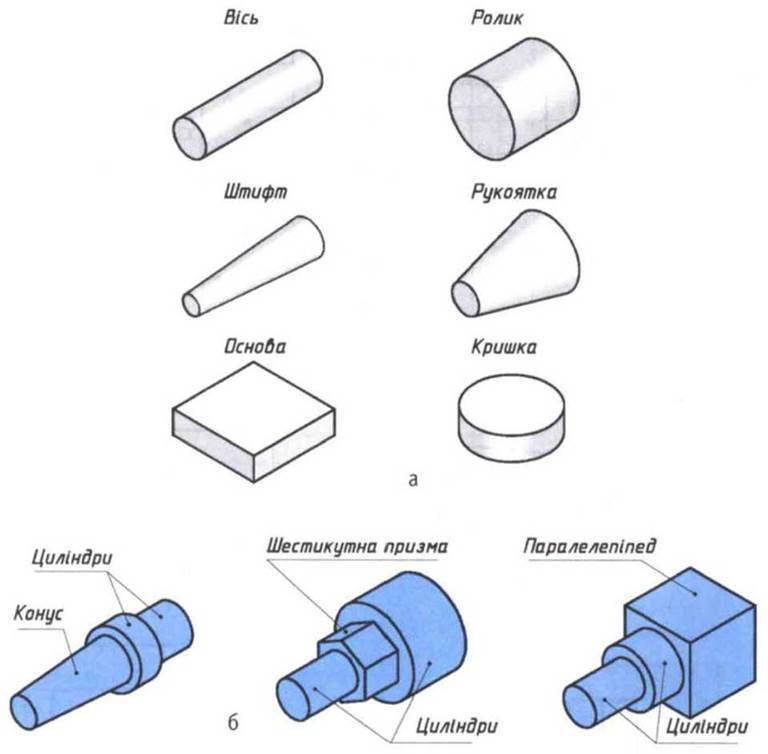

Рис. Предмети, утворені поверхнями геометричних тіл

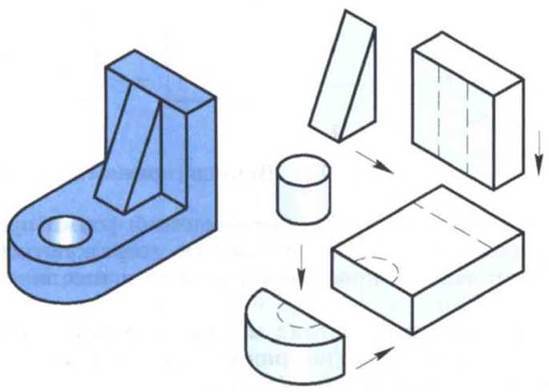

Приклад аналізу геометричної форми предмета, зображеного на рисунку 1. Форма зображеного на ньому предмета утворена двома паралелепіпедами, трикутною призмою, напівциліндром і циліндром, видаленим з нижньої частини предмета.
.
Рис. 1. Аналіз геометричної форми предмета
2
Для проведення аналізу геометричної форми предмета за його кресленням потрібно знати, як зображуються основні геометричні тіла.

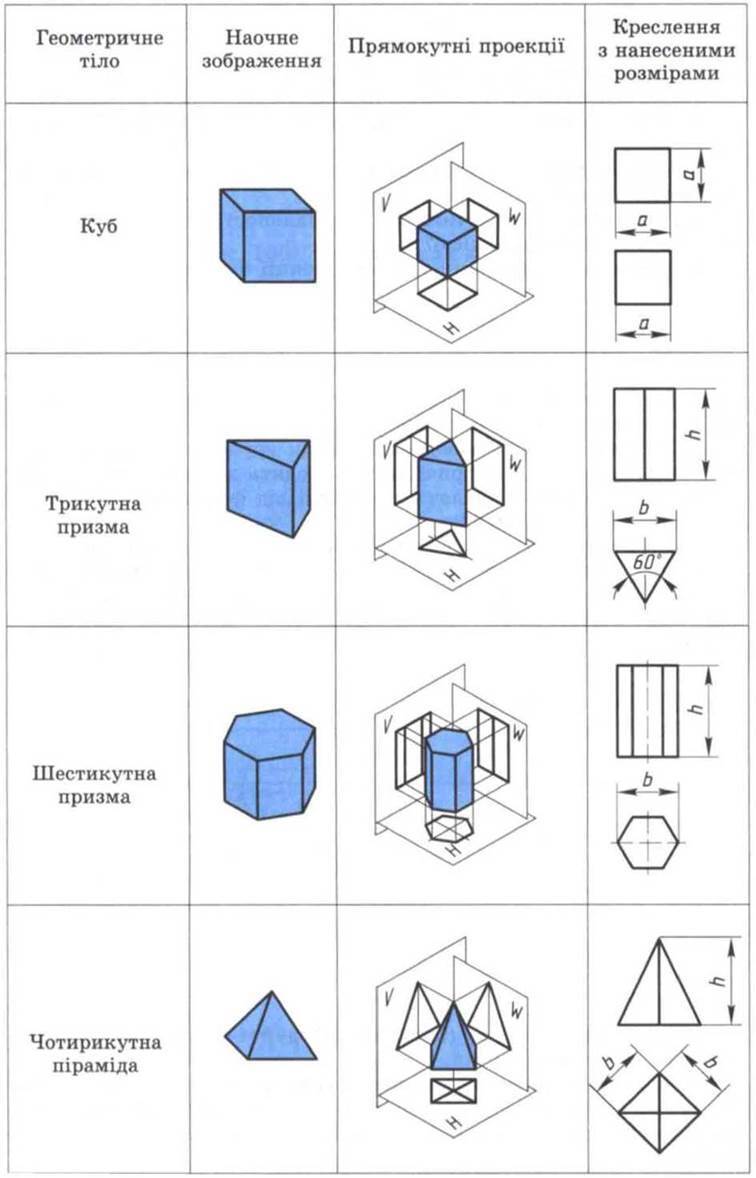

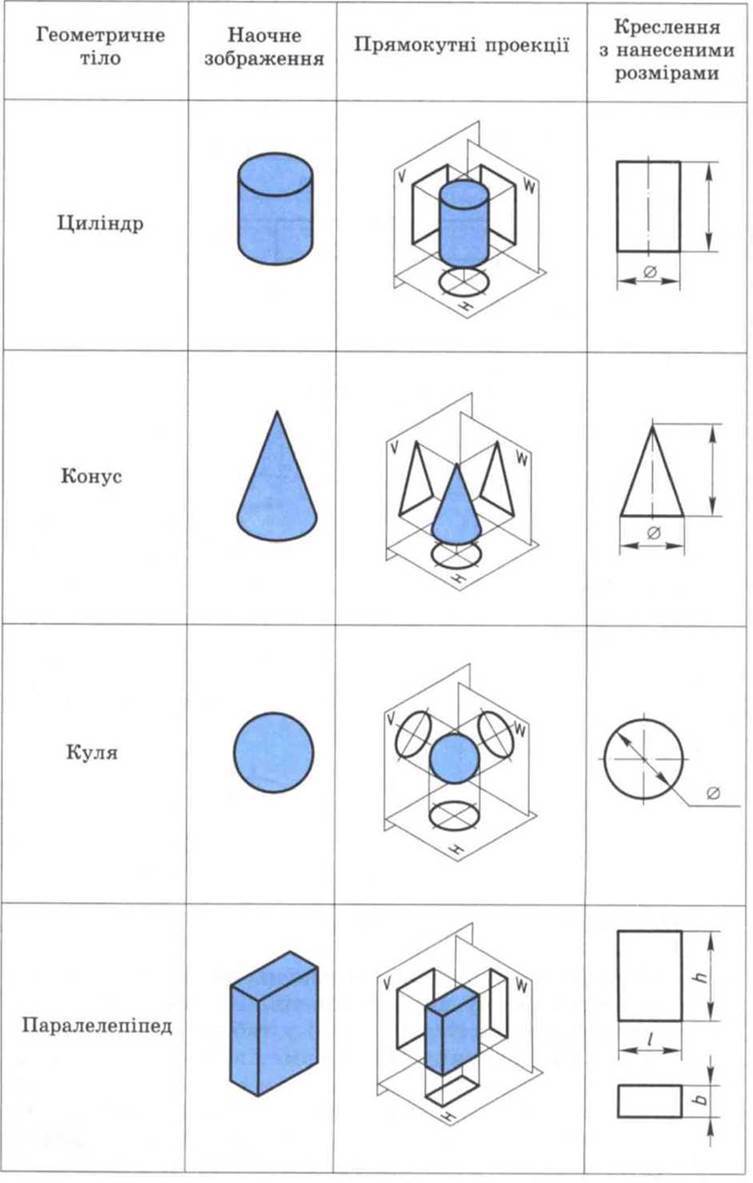

Зображення геометричних тіл
3
3 з 9 балів

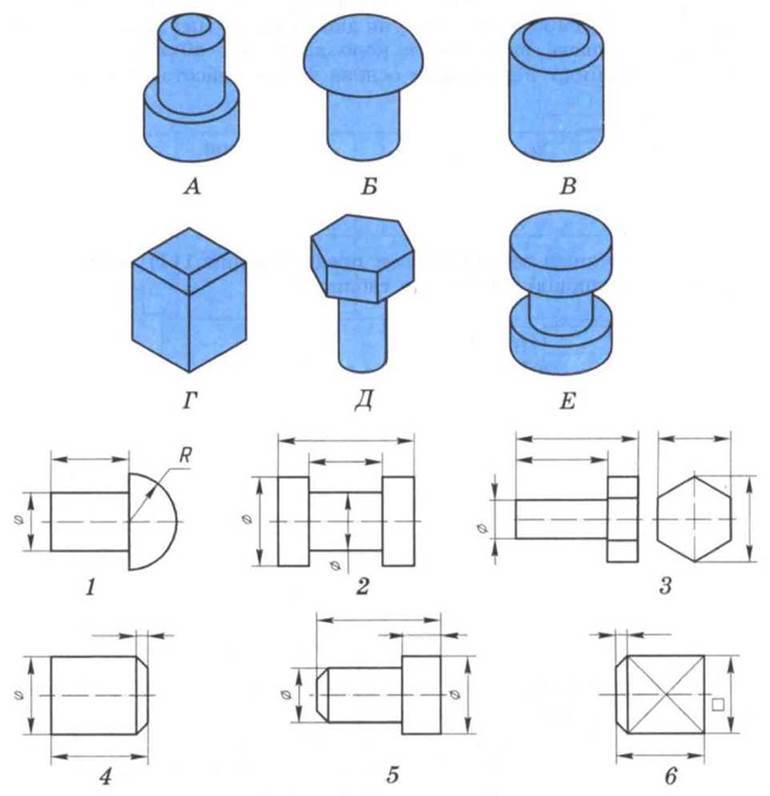

За наочними зображеннями предметів знайдіть їх креслення. Відповіді запишіть у таблицю.
Наочне зображення | Креслення |
А | |
Б | |
В | |
Г | |
Д | |
Е |
.png)
4
6 з 9 балів

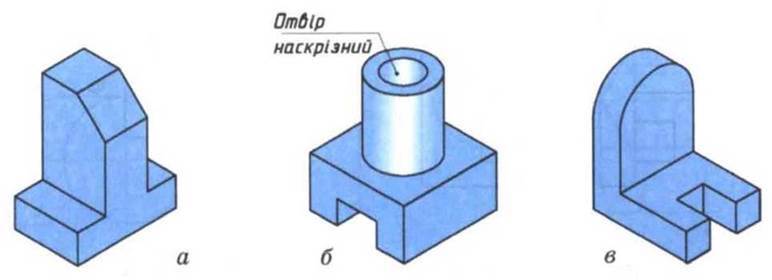

Визначте, поверхні яких геометричних тіл утворюють форму предметів, зображених на рисунку .
