Читання та виконання креслень з розрізами та перерізами. Практична робота.
22.04.2024
Вміст уроку:
1
2
3
4
5
1
2 з 12 балів
Перенесіть на прозорий папір зображення предмета, доповніть їх необхідними лініями. Фігуру перерізу виділіть штриховкою.
.png)
2
2 з 12 балів

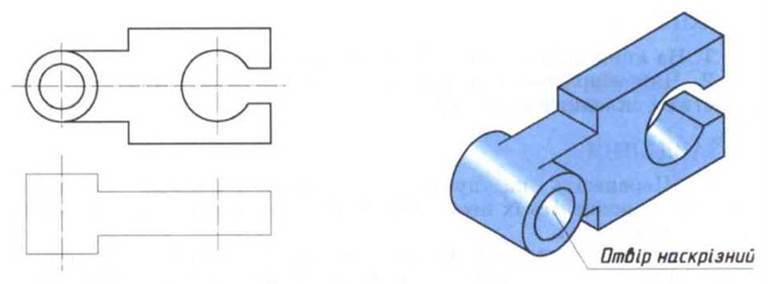

За наочним зображенням предмета і виглядом зверху докресліть фронтальний розріз.
3
2 з 12 балів

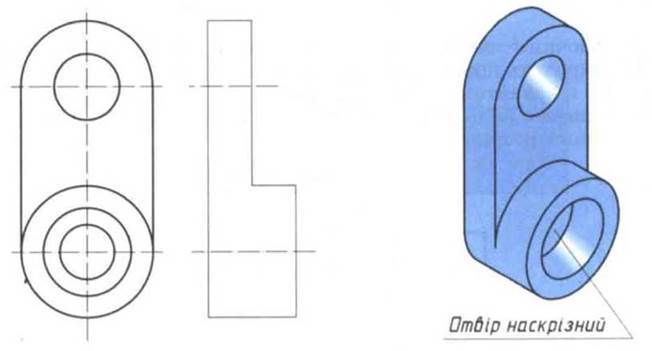

За наочним зображенням предмета і головним виглядом докресліть горизонтальний розріз.
4
2 з 12 балів

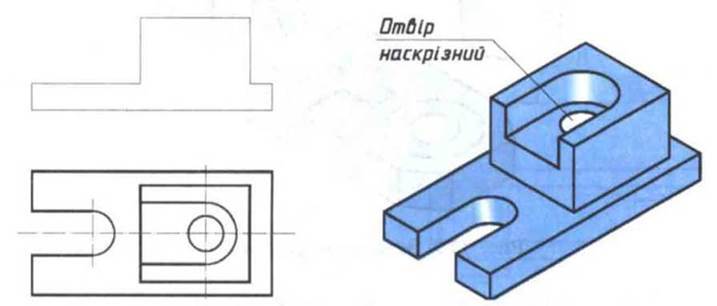

За наочним зображенням предмета і головним виглядом докресліть профільний розріз.
5
4 з 12 балів

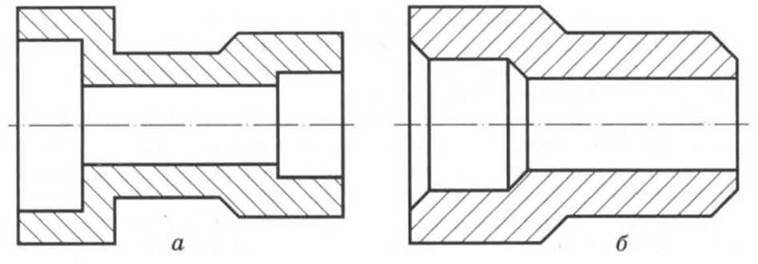

На рисунку наведено повні розрізи предметів. Перенесіть на прозорий папір контур зображення, замінивши повний розріз поєднанням половини вигляду з половиною розрізу.
