Читання робочих креслень деталей

Під читанням креслень розуміють уміння,

по-перше, уявити форму і з'ясувати конструктивні особливості деталі, зображеної на кресленні;

по-друге, прочитати наявні на кресленні розміри і встановити, до яких частин деталі вони належать.

Крім того, при читанні креслення треба з'ясувати назву деталі, матеріал, з якого вона має бути виготовлена, і масштаб креслення.

Читати креслення треба в такій послідовності:

1) Ознайомитись з основним написом креслення (кутовим штампом), з якого з'ясувати назву деталі, матеріал, з якого вона буде виготовлена, а також масштаб креслення.

2) З'ясувати форму і конструктивні особливості деталі, уважно вивчаючи проекції.

3) Прочитати на кресленні розміри деталі; при цьому з'ясувати, які з них габаритні.

Приклад читання креслення деталі

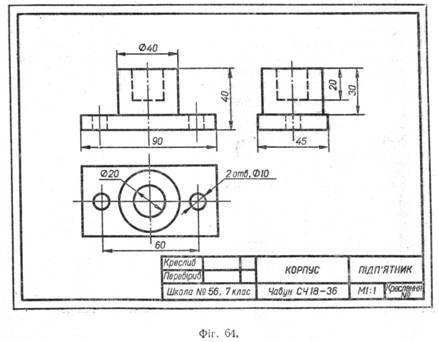

Читання креслення деталі (фіг. 64).
1. З кутового штампа (основного напису) дізнаємось, що на кресленні зображено деталь, яка називається корпусом підп'ятника. Матеріал, з якого вона буде виготовлена,— чавун. Напис на штампі М1 : 1 свідчить, що креслення виготовлене в масштабі 1:1, тобто деталь зображено в натуральну величину.

2. За фігурами проекцій визначаємо, що зовнішня форма підп'ятника складається з паралелепіпеда і циліндра, який примикає до середини його верхньої основи. У верхній частині циліндра є ненаскрізний (глухий) отвір. Два наскрізних циліндричних отвори проходять через паралелепіпед. Після такого розгляду можна уявити собі деталь в цілому (фіг. 65).

3. Читаємо розміри. Габаритні розміри: довжина 90 мм, ширина 45 мм, висота 40 мм. Діаметр циліндра 40 мм, а його висота ЗО мм. Глухий отвір має діаметр 20 мм і глибину 20 мм. Діаметр циліндричних наскрізних отворів дорівнює 10 мм. Відстань між центрами — 60 мм.

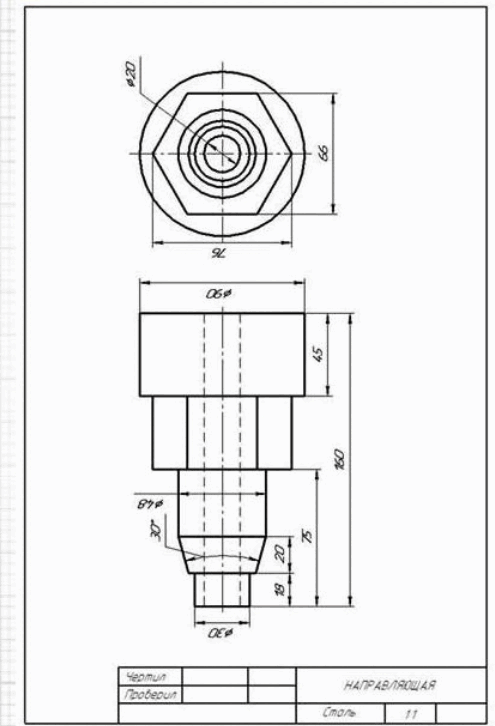

Прочитати креслення деталі, орієнтуючись на приклад наведений в теоретичному блоці.
