Способи графічного зображення деталей

Будь-яку річ можна намалювати, сфотографувати, описати, накреслити, тобто відобразити її на папері. На уроках природознавства ти виконував малюнки рослин, на уроках математики креслив різні геометричні фігури, схеми, графіки. Усе це - приклади графічних зображень.

Ти вже знаєш, що для виготовлення будь-якого виробу треба знати його будову, форму й розміри, матеріал, з якого він виготовляється, способи з’єднання деталей тощо. Відповіді на ці питання дають графічні конструкторські документи. З деякими їх видами ти знайомий з молодших класів.

Для того щоб кожний, хто займається проектуванням і конструюванням виробів у будь-якій галузі промисловості, освіти, науки в Україні, від учня до інженера-конструктора, міг прочитати та виготовити виріб, існують єдині для всіх правила та вимоги до виконання та оформлення графічних конструкторських документів. Визначаються такі вимоги Державним стандартом України, який називається Єдина система конструкторської документації (скорочено - ДСТУ ЄСКД). На уроках трудового навчання термінологія в системі графічної конструкторської документації буде вживатися в таких поняттях:

Креслення - це документ, що містить графічне зображення виробу (деталі), виконане за допомогою креслярських інструментів на папері, й відомості, необхідні для його виготовлення та контролю.

Наочне зображення - це зображення, на якому, як і на малюнку, показано видимими три сторони предмета. Наочне зображення - це зображення, на якому, як і на малюнку, показано видимими три сторони предмета.

Наочне зображення предмета, виконане тими самими лініями, що й креслення, з додержанням пропорцій у розмірах, називають технічним рисунком. На технічному рисунку розміри не проставляються. Ним користуються тоді, коли швидко і зрозуміло потрібно показати на папері форму предмета.

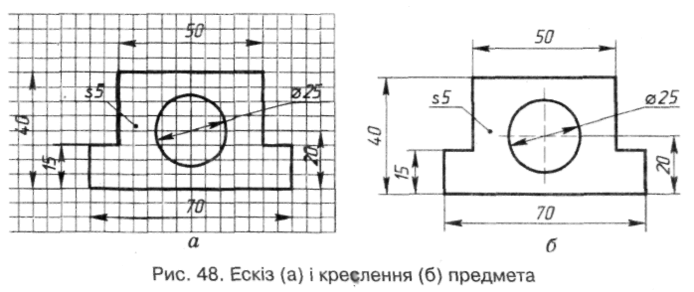

Ескізом називається графічне зображення предмета, виконане від руки, без застосування креслярських інструментів і без точного дотримання масштабу, але обов’язково зі збереженням пропорціональності між окремими частинами предмета.

Ескізи рекомендують виконувати на папері в клітинку. Це полегшує і прискорює процес проведення ліній. За допомогою клітинок легше дотримуватися пропорційності частин виробу.

Ескізи служать основою для виконання за ними креслень. Нескладні вироби можна виготовити безпосередньо за ескізом.

Здійсни аналіз графічних зображень, показаних на малюнку.

Подумай, на якому з них зображено:

1) ескіз,

2)кресленник,

3) технічний рисунок,

4) наочне зображення.

Порівняйте зображення. Що між ними спільного та в чому відмінність?
