Моделювання деталі по ескізу в програмі КОМПАС-3D V20

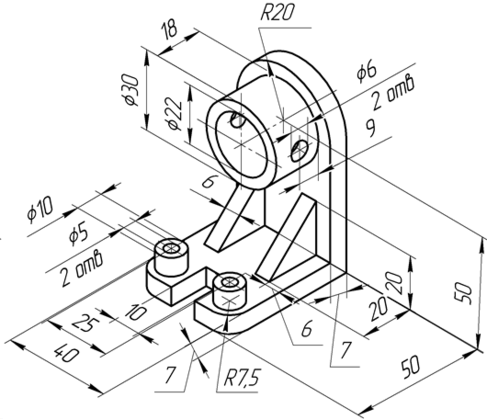

На парі вчитель видав наступний малюнок, коротко описав план нашої роботи, наголосив де і що може ввести нас в оману.

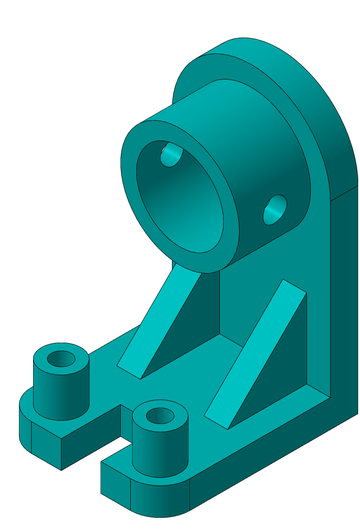

Моделювання деталі "Корпус":
Для початку створив новий файл в компасі. Ввімкнув режим ізометрії. Вибрав необхідну вісь після чого почав робити ескіз. Після виконання ескізу виконую операцію "Видавлювання". Для створення наскрізних отворів виконую операцію "Вирізати елемент видавлюванням". Для виконання ребер жорсткості на потрібній площині виконую ескіз прямокутникі, після чого знову виконую операцію "Видавлювання". Щоб виконати скіс виконую команду "Фаска" під кутом 45°.

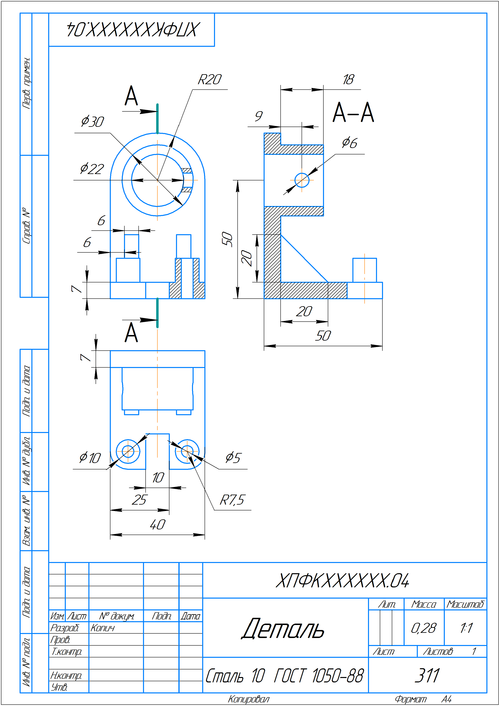

Кресленик для деталі "Корпус":
Щоб створити кресленик виконую команду "Створити креслення по моделі" Виконую проекційний вид, та вид спереду, по останньому виконую команду "Розріз". Розставляю всі необхідні розміри.
