У тих випадках, коли неможливо здійснити відвід стічних вод самопливом, застосовують насосні агрегати. Враховуючи те що, рідина, яка перекачується має в своєму складі велику кількість забруднень (пісок, папір, ганчір'я, інші домішки), до конструкції насосів висувають певні вимоги: вони не повинні засмічуватись забрудненнями, їх конструкція повинна забезпечувати можливість прочищення робочого колеса, корпусу та патрубків у разі засмічення.

З урахуванням цих вимог насоси, які застосовуються для перекачування стічних вод, мають ряд конструктивних особливостей, а саме:

насоси мають тільки одне робоче колесо;
робочі колеса мають всього дві-чотири лопаті;
на корпусі насосу і вхідному патрубку встановлюються люки ревізії.

Для того щоб розрізнити насоси за призначенням використовують такий параметр як вільний прохід.

Вільний прохід – максимальний діаметр забруднення, який може вільно пройти крізь гідравлічну частину насосного агрегату та не призведе до його засмічення.

За вільним проходом розрізняють наступні типи насосних агрегатів:

Вільний прохід	Тип насосу	Використання
До 10 мм	Дренажні насоси	Відносно-забруднені стічні води з невеликим вмістом піску, миючих засобів, розчинених речовин.
Від 20 до 65 мм	Дренажно - з фекальними	Можуть працювати як з відносно чистими, так і стічними фекальними водами. Призначені для перекачування невеликої кількості рідини.
Від 80 мм	Фекальні	Міські каналізаційні насосні станції. Відведення стічних вод від промислових об'єктів.

Склад стічної рідини обумовлює деякі конструктивні особливості динамічних насосів:

-- робоче колесо закритого типу значно ширше і має меншу кількість лопаток, ніж у насосів, що перекачують воду для водопостачання міст;

-- лопаткам надається більш обтічна форма і на вхідному патрубку є люки - ревізії, через які можна провести очищення колеса і корпусу в разі засмічення покидьками;

-- в зону сальникового пристрою подається чиста вода з технічного водопроводу під напором, що перевищує напір насоса на 10 ... 20 м;

-- внутрішня порожнина корпусу захищена змінними дисками.

Динамічні насоси для стічної рідини підрозділяються на відцентрові (СД) й вільновихрові (СДС).

Призначені для перекачування господарсько-побутових і виробничих стічних вод і інших неагресивних рідин з pH = 6 ... 8,5, щільністю 1050 кг/м³, температурою до 80° С і вмістом абразивних частинок за об'ємом не більше 1%, розміром до 5 мм. Їх випускають з подачею 1,9 ... 300 л/с при напорі 5,5 ... 100 м і ККД 45 ... 83%.

По розташуванню валу насоси можуть бути горизонтальними (Г); вертикальними (В); напівзаглибні (П).

Насоси виготовляють із сальниковим або торцевим (Т) ущільненням валу і без ущільнення; одно- і двоступінчастими. Насоси типу СДС - горизонтальні, з сальниковим ущільненням валу одноступінчасті.

Відцентрові лопатеві насоси, призначені для перекачування стічних вод, повинні задовольняти особливим вимогам, обумовленим складом стічної рідини, що містить велику кількість великих і дрібних покидьків, а також пісок.

Корпус відцентрового насоса (рис.1) має спіральний відведення спрощеної форми без виступаючих частин. Проточні канали насоса виконують більш широкими в порівнянні з насосами для систем водопостачання. Обтічна поверхня робочого колеса дозволяє встановлювати його врівень з поверхнею спірального каналу.

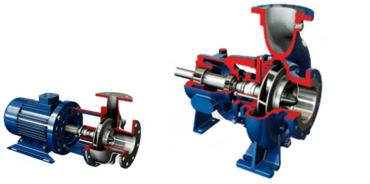

Рис.1. Відцентровий лопатевий насос

Робоче колесо одностороннього входу закритого типу має від двох до п'яти лопаток обтічної форми. Завдяки розширенню колеса і малому числу лопаток утворюються межлопатневі канали значних розмірів, через які можна пропускати рідину з великими механічними домішками.

Крім вказаного випускають насоси-подрібнювачі горизонтальні (рис. 2). Їх застосовують для перекачування господарсько-побутових і промислових стічних вод, опадів з первинних відстійників із загальною концентрацією засмічень не більше 4 кг / м³ щільністю до 1050 кг / м³.

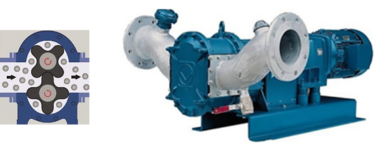

Рис. 2. Насос-дробарка роторного типу

Насос-дробарка являє собою динамічний насос для перекачування стічної рідини з вбудованим дробить пристроєм (рис. 2), що складається з обертової втулки з вікнами шириною 16 мм на бічній поверхні і нерухомого різця. Зазор між внутрішньою поверхнею втулки і різцем регулюється спеціальними гвинтами і становить 0,05 ... 0,1 мм. Втулку встановлюють в зоні вхідного отвору робочого колеса насоса і закріплюють двома болтами. Вхідні вікна мають гострі кромки. Різець закріплений в пазу всмоктувального патрубка, гостра кромка його зорієнтована проти обертання робочого колеса.

Дроблення великих включень відбувається між гострими крайками вікон втулки і різця.

При застосуванні насоса-дробарки на каналізаційній насосній станції водовідведення (КНС) відпадає необхідність в установці решіток, конвеєрів, сортувального столу, дробарок, підйомних механізмів.

Для перекачування господарсько-побутових і промислових стоків використовують занурювані насоси марок ПФ (рис. 3) і насоси ряду зарубіжних виробників підвищеної продуктивності. Ці насоси являють собою моноблочний агрегат, що з герметизованого вбудованого електродвигуна і насоса. Захист електродвигуна виконується по класу IP68 з використанням зовнішніх і внутрішніх торцевих ущільнень, що перешкоджають проникненню води всередину агрегату. Так само захищається від протікання кабельний ввід. Система захистів агрегату виконується впровадженням у конструкцію двигуна датчиків, термозахисту двигуна, течі води в статорних відсік і клемник, масляну камеру.

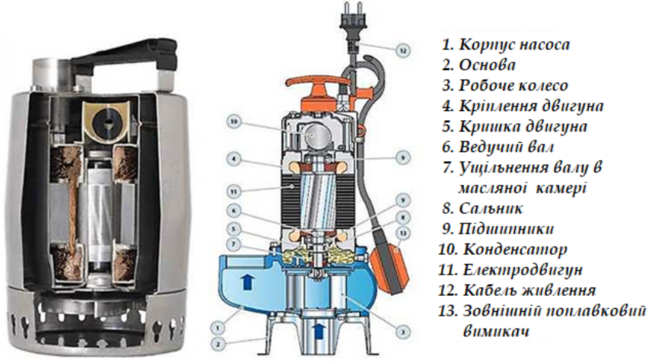

Рис. 3. Занурюваний насос

Занурювані агрегати виготовляють в "мокрому" або "сухому" виконанні для розміщення відповідно в затоплених прийомних резервуарах або в машинному залі.

Для ефективної роботи агрегатів всередині насосних станцій комплект обладнання, як правило, включає щити управління і датчики рівня води для прийомних резервуарів.

Дайте відповіді на питання

Яким чином виконують перекачування стічних вод?
Які вимоги висуваються до насосів, які перекачують каналізаційні стоки?
Які конструкційні особливості мають насоси, які застосовуються для перекачування стічних вод?
