Тема 3.3. Конструктивні елементи   штампів для гнуття.

Точність при згинанні.

Значна величина сил розтягу, які діють на матрицю в процесі гнуття деталей, спонукає конструктора приділити увагу міцності штампу і надійності кріплення пуансонів і матриць.

Для запобігання від зсуву секцій матриць їх закріплюють в гніздах плити штампу.

Гнуття деталей в більшості випадків здійснюють з ударом по поверхні матеріалу. Тому нижня плита повинна бути достатньо жорсткою і міцною; при великих зусиллях гнуття слід застосовувати сталеві плити. На стійкість гнуттєвих штампів впливає величина зазорів між пуансоном і матрицею. Цей зазор повинен бути не менш ніж найбільший граничний розмір товщини штампуємого металу. Малий зазор призводить до збільшення сил тертя між металом і стінками матриці, видавлюванню мастила і налипанню часток штампуємого метала на стінку матриці; внаслідок цього приходиться припиняти штампування деталей і зачищати матрицю. Досить великий зазор сприяє відхиленню кута гнуття відштампованої деталі від заданого.

Щоб запобігти зміщенню заготовки під час гнуття, її утримують притиском або кернером. Але іноді, особливо під час гнуття товстого металу, притиск не може запобігти змішенню заготовки. В такому випадку пробивають в заготовці технологічні отвори.

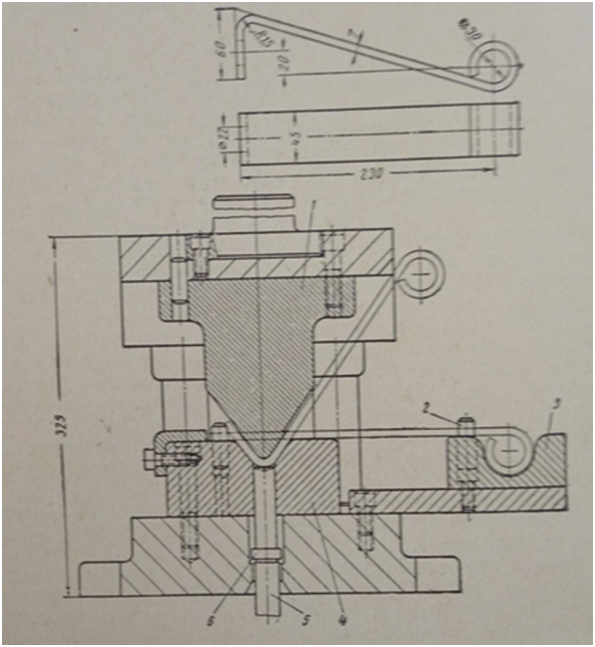

Штамп для однокутового гнуття (рисунок 1).

В такому штампі точність розмірів відігнутих кінців досягається завдяки тому, що заготовку вкладають в фіксатор 3 і на матрицю 4 по упорам 2. При цьому заготовку  перед гнуттям затискають між пуансоном 1 і спеціальною шпилькою 6, діючою від пневматичного буферу пресу через шпильку 5.

Рисунок 1.Штамп для однокутового гнуття.

Контрольні запитання.

1.Поясніть чому приділяють увагу міцності штампу і надійності кріплення пуансонів і матриць?

2.Що передбачають для запобігання зсуву секцій матриць?

3.Що впливає на стійкість гнуттєвих штампів?

4.З якою метою застосовують притиск  в гнуттєвих штампах?

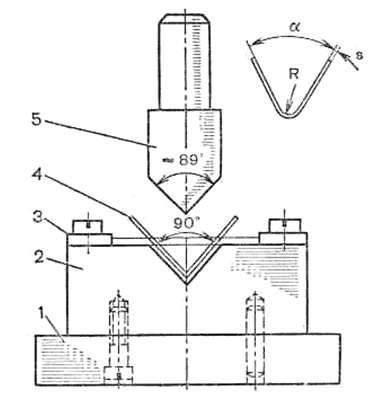

5.Дайте назву усіх деталей на рисунку:
