Лекція 10.

Тема 3.1.Механізм процесу гнуття. Класифікація та характеристика процесу. Нейтральний прошарок та його положення.

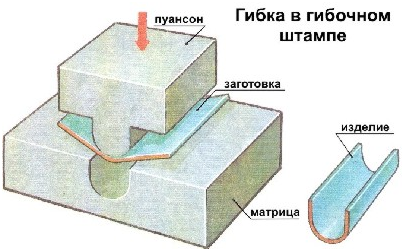

   Суть процесу гнуття в штампах полягає в тому , що заготовка ( плоска або зігнута ) під тиском робочих частин штампу згинається та приймає їх форму.

    Гнуття  є  формозмінною операцією холодного листового штампування при якій змінюється направлення вісі заготовки. Гнуття листового матеріалу здійснюється в результаті пружньо-пластичної  деформації , яка протікає по-різному з кожної із сторін заготовки. Деформація заготовки при гнутті відбувається в зоні згину. Переріз заготовки в зоні деформації ( при гнутті ) спотворюється.

    Основними параметрами процесу гнуття , які враховуються при проектуванні технологічного процесу, вважають :

• внутрішній радіус гнуття ;

• положення нейтрального прошарку ;

• пружиніння ;

• зусилля гнуття ;

• розташування площини гнуття  відносно волокон матеріалу.

       Мінімальне значення внутрішнього радіусу гнуття r залежить від пластичності матеріалу і встановлюється шляхом досліду за гранично допустимими деформаціями волокон розтягнутого шару при умові відсутності тріщин.

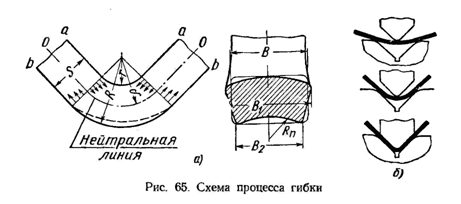

       Шари  металу всередині  кута  вигину стискаються та укорочуються  в повздовжньому та розтягуються в поперековому напрямку. Зовнішні шари ( зі сторони матриці) розтягуються та подовжуються в повздовжньому і стискаються в поперековому напрямку. Між подовженими та скороченими  шарами ( волокнами ) знаходиться  нейтральний прошарок , довжина якого дорівнює початковій довжині заготовки.

      В результаті потоншення матеріалу та спотворення форми поперекового перерізу , нейтральний прошарок в місці згинання , не проходить посередині  перерізу , а зміщується в сторону меншого радіусу. Вважають , що  чим менше r \ s , тим більше це зміщення. При r \ s > 5 зміщенням нехтують і вважають ,що нейтральний прошарок співпадає з середньою лінією.

    Пластична деформація при гнутті супроводжується пружньою деформацією , тому форма деталі при гнутті  не відповідає формі штампу. Ця невідповідність називається пружинінням і її враховують при проектуванні  штампів.

Пружиніння  залежить від :

• механічних властивостей матеріалу ;

• товщини матеріалу ;

• радіусу гнуття ;

• форми деталі ;

• типу штампу .

Величина пружиніння оцінюється кутом пружиніння – різницею між кутом деталі після гнуття та кутом гнуттєвого пуансону.

Питання для самоперевірки.

1.В чому полягає суть процесу гнуття ?

2.Чому гнуття вважають формозмінною операцією ?

3.Поясніть , чим процес гнуття відрізняється від інших процесів ХЛШ ?

4.Назвіть основні параметри процесу гнуття .

5.Поясніть що таке нейтральний прошарок та де він розташований.

6.В якому випадку нейтральний прошарок співпадає з середньою лінією ?

7.Що таке пружиніння ? Як його оцінити ?

8.Назвіть різновиди гнуття.
