Практична робота №2/2. Тема: Розрахунок багаторядного розкрою листового матеріалу.

Практична робота №2/2.

Тема: Розрахунок  багаторядного розкрою листового матеріалу.

Мета: Рішення практичних задач.

Література:1.Кухтаров В.І. «Холодная штамповка», стор.40-46.

2.Сгибнев В.Ф. Задачник «Ковочно-штамповочное производство», стор.96-104.

Порядок виконання роботи.

1.Ознайомитися з основними теоретичними відомостями.

2.Виконати індивідуальне завдання; виконання ескізів – обов’язкове.

3.Оформити звіт.

Основні теоретичні відомості.

Під розкроєм матеріалу розуміють прийняте розташування штампуємих деталей (заготовок) на листі, штабі або стрічці.

Розкрій повинен забезпечувати :

1. Мінімальний розхід матеріалу на деталь;

2. Високу продуктивність штампу;

3. Якість штампуємих деталей;

4. Стійкість штампу.

Загальна задача розкрою :

1. Визначення величини перемичок;

2. Визначення ширини штаби;

3. Розкрій штаби;

4. Розкрій листа.

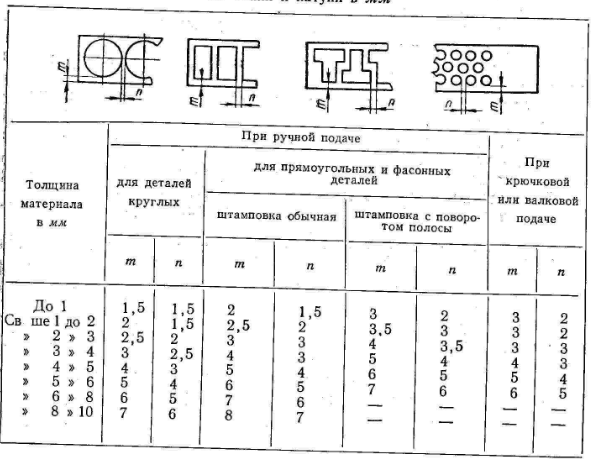

Найменша величина перемичок при вирізанні деталей зі сталі і латуні в мм.

Ширина штаби. Знаючи величини бічної перемички  і перемички між деталями, а також розташування штампуємих деталей, можна визначити ширину штаби.

Ширина штаби для багаторядного розкрою та шахматному розташуванні деталей на штабі:

В = D + 2m + 0,87·( D + n )·( K – 1) ;

Де, D – діаметр вирізаємої деталі в мм;

m , m – величини перемичок в мм;

К – кількість рядів.

Рисунок1.Схема для визначення ширини штаби для трьох рядного розкрою.

Коефіцієнт використання матеріалу :

η=(N·F / B·L)·100%;

де N- кількість деталей (заготовок) отримуємих зі штаби;

F- площа деталі (заготовки) в мм²;

В – ширина штаби в мм;

L – довжина штаби в мм;

Таблиця індивідуальних варіантів завдань.

Таблиця розмірів листів.

Приклад виконання.

Варіант 2.

Вирубується кругла деталь зі сталі 08ю, діаметром 15 мм, з листа

1,2 710 1420 мм, розкрій трьох рядний. Виконаємо розрахунок коефіцієнта використання металу.

Рішення:

1.Розкій листа на штаби.

Обираємо величину перемичок за таблицею 1 : m = 2 мм, n= 1,5 мм.

Визначаємо ширину штаби:

В = D + 2m + 0,87·( D + n )·( K – 1)= 15+2·2+0,87·(15+1,5)·(3-1)=47,71 мм

Визначаємо крок подачі заготовки (штаби) :

Т = 3·D+ n= 3·15+1,5=46,5 мм

Площа деталі:

F = π D² =3,14·15² =706,5 мм²

Визначаємо кількість штаб з листа при поперековому розкрої:

N = L:В = 710: 47,71 = 14 штаб;

Визначаємо кількість деталей на штабі :

                                 N = L:Т  =710:16,5 =43 шт

Коефіцієнт використання матеріалу :

η=(N·F / B·L)·100%=(43·706,5/ 47,71·710)·100% =89,68%

Визначаємо кількість штаб з листа при повздовжньому розкрої:

N = L:В = 1420: 47,71 = 29 штаб;

Визначаємо кількість деталей на штабі  при повздовжньому розкрої:

N = L :Т = 1420 :16,5 = 86 шт

Коефіцієнт використання матеріалу :

η=(N·F / B·L)·100%= (86·706,5/47,71·1420)·100% =89,68%
