Тема 2.2.Розкрій листового матеріалу.
Загальні відомості. Призначення розкрою.
Розкрій – це таке розташування вирубуємих деталей на листах або штабах ,які поступають під вирубний штамп. Зазвичай , вирубка здійснюється або безпосередньо зі стрічки , або зі штаби , на які розрізається лист або стрічка. Таким чином , поняття розкрій складається з елементів .
1.Розкрій листа на штаби :
а) поперековий ; б) повздовжній ; в)комбінований ;
2.Розкрій штаби .
Так як для більшості штампованих деталей першою штампувальною операцією є вирубка , то необхідним етапом в розробці технологічного процесу виготовлення цих деталей буде призначення розкрою.
Розкрій штаби повинен забезпечувати :
Найкращу якість деталі ;
Найкраще використання матеріалу ;
Простоту конструкції штампу та найвищу стійкість його частин ;
Зручність та безпечність роботи на штампі .
При призначенні розкрою враховують усі фактори , а не лише економію металу. Наприклад , при розкрої заготовки для штампування деталі , яка вигинається після вирубки в двох напрямках , заготовка повинна розташовуватися під кутом не менш 300 до напрямку прокату полоси. При цьому відхід матеріалу може бути значним , але більш економічне розташування призведе до 100% браку із-за тріщин в лініях гнуття .
Таким чином , при призначенні розкрою , враховують вимоги техніко-економічної ефективності всього технологічного процесу.

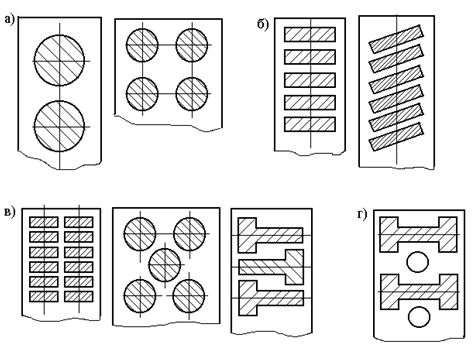

Рис. 1. Види розкрою за типом розташування деталі на штабі.
Кроком подачі Т називають відстань між вісями двох сусідніх деталей на одній штабі.
Найкраще використання матеріалу.
Найкраще використання матеріалу здобувається за рахунок найбільш вигідного розташування деталей на штабі і зведення до мінімуму перемичок між деталями та по краю штаби.

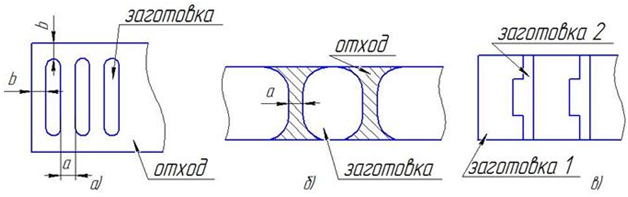

В штампувальному виробництві , в залежності від форми деталі , вимог до її точності , використовують різні види розкрою. З точки зору так званих технологічних відходів розрізнюють :
- розкрій без перемичок – безвідходний ;
- розкрій з боковими перемичками – маловідходний ;
- розкрій з перемичками по усьому контуру .
Найбільш економічні перші два типи розкрою , але потребують особливої уваги при роботі на штампі та визначення точного кроку подачі. Найчастіше використовуються при виготовленні деталей , від яких не вимагають високої точності і чистоти контуру.
Розкрій з перемичками використовують для ряду деталей показаних на рисунку.
Прямий розкрій використовують при вирубці деталей прямокутної або близької до неї форми.
При вирубці деталей складної конфігурації похиле розташування їх на штабі дає найкраще використання матеріалу , чим пряме. Однак при цьому на початку і в кінці штаби отримується не менш двох деталей , які вирубуються не повністю. Тому перш ніж використовувати цей тип розкрою , перевіряють його доречність та дієвість , підраховуючи кількість деталей , які отримують зі штаби , і порівнюють ці результати з результатами отриманими при прямому розташуванні деталей.
Ще краще розташування матеріалу може дати розкрій з вдвинутими рядами . Вирубка при такому розкрої здійснюється або багатопуансонними штампами , або шляхом перевертання штаби та пропусканню її через штамп повторно.
Багаторядний розкрій застосовують для деталей невеликих розмірів , виготовляємих в масових кількостях.
Інші види розкрою зустрічаються в виробництві не часто.

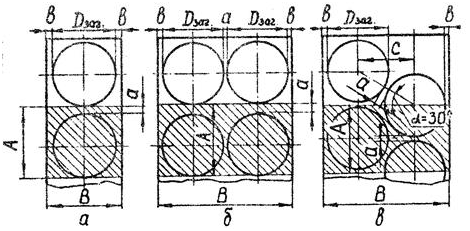

Рис.2. А) Прямий тип розкрою з відходом круглої деталі ;
Б) двохрядний тип розкрою з відходом круглої деталі .

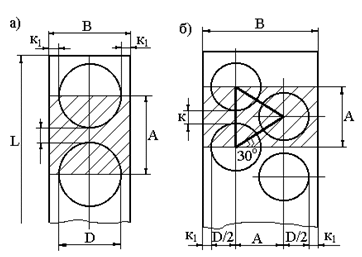

Рис.3. Розташування перемичок між деталями на штабі.

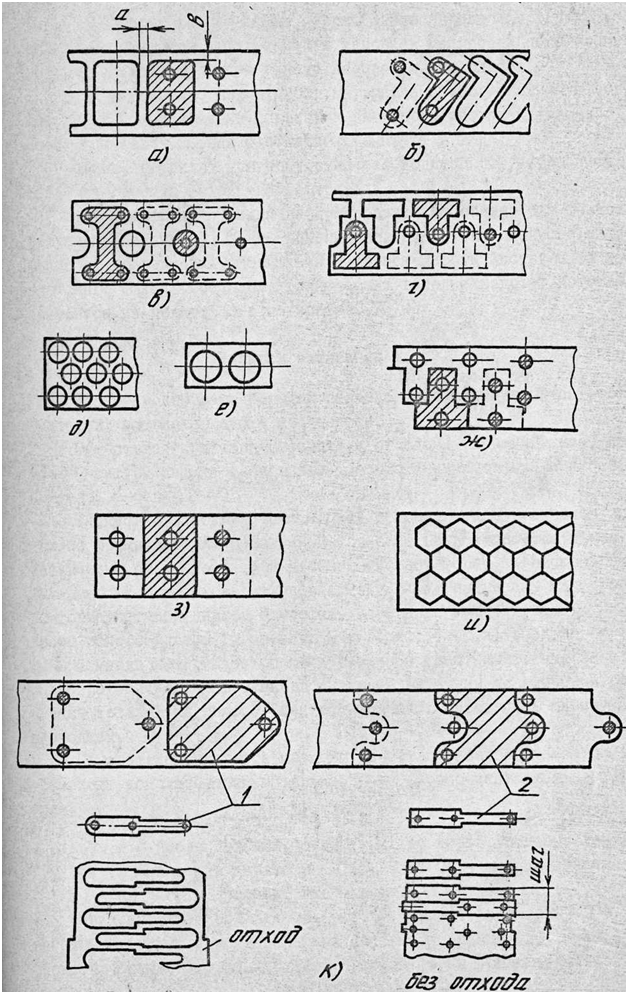

Приклади розташування деталей на штабі :
а) однорядне розташування ; б) та в) двохрядне розташування ;
Приклади розташування перемичок між деталями та між деталлю та штабою
Контрольні запитання.
1.Як ви розумієте технічний термін «розкрій листового матеріалу»?
2. Які види розкрою листів ви знаєте?
3.Назвіть типи розкрою за видом відходу.
4.Як обрати величину перемичок при розкрої?
5.Посніть що таке крок подачі.
6.Намалюйте ескіз розкрою штаби за варіантом номеру в журналі групи.
