Практична робота № 6.
Тема: Розрахунок кількості переходів витяжки і розмірів напівфабрикатів.
Мета: Розрахувати технологічні параметри витягування порожнистого циліндра.
Література: 1.Романовський В.П. «Справочник по холодной штамповке» , 1979.
Порядок виконання роботи.
1.Виконати індивідуальний варіант розрахунку обравши варіант за таблицею 1, згідно номеру за списком у журналі.
2.Виконання ескізів – обов’язкове (олівцем).
3.Оформити звіт та здати його на перевірку.
Приклад виконання розрахунку.
Завдання: розрахувати технологічні параметри витягування порожнистого циліндра.

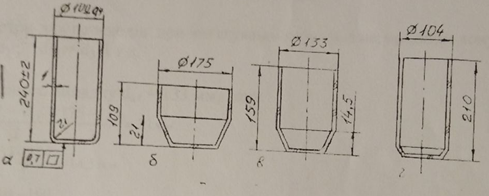

Рисунок 1. Ескізи : а-деталі; б- напівфабрикату після 1-го витягування;
в- напівфабрикату після 2-го витягування;
в- напівфабрикату після 3-го витягування.
Річна програма виготовлення – 100 тисяч штук.
Згідно річної програми деталей вид виробництва – серійний. В умовах серійного виробництва рекомендується використовувати операційні штампи, які встановлюють на на універсальних пресах.
1.Опис технологічності конструкції деталі:
За відповідністю з вимогами технологічності конструктивної форми – радіус дна витягнутого виробу не повинен перебільшувати 3S. Радіус дна становить 1 мм, тому вимога виконується : 1·1
3S.

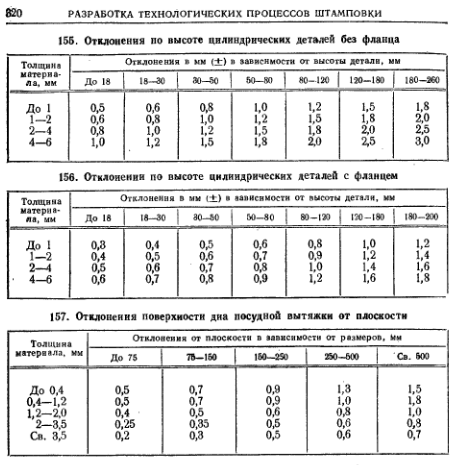

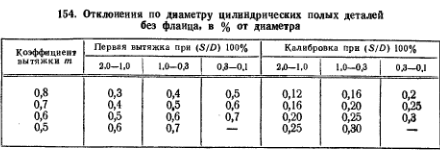

2.Відхилення на зовнішньому діаметрі складає не менше 0,7 мм, а від площини дна – не менше 0,9 мм. Відхилення
по висоті деталі забезпечуються при обрізанні (1, стор.320, табл.155,156, 157).
Визначаємо припуск на обрізку при h/d =240/100 =2,4:
=9 мм (1, стор.99, табл.34,35)
Тобто висота виробу після калібрування : hв =240 + 9 = 249 мм
3.Визначаємо діаметр плоскої заготовки (1, стор.95, табл.32, формула №9) :

D0 = (d2 2+ 4d 2H -1,72rd2 – 0,56r2)0,5 =
= (1002 +4·100·249 – 1,72·1·100 – 0,56·12)0,5 =331 мм

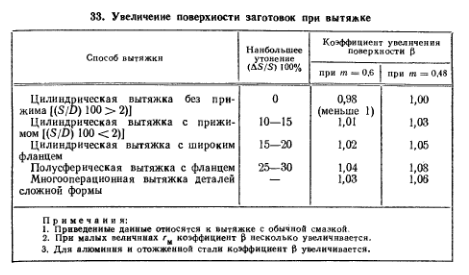

Враховуємо той факт, що при багатоопераційному інтенсивному витягування помітно збільшується площа поверхні заготовки. Це враховується за допомогою коефіцієнта β =1,06 - (1, стор.99, табл.33), тому :
Dр = D0 /β =331/ 1,06 =312 мм
4.Визначаємо оптимальні коефіцієнти витяжки для заготовки, відносна товщина якої (S/D)100 =(1/312)100 = 0,32:
т 1=0,56; т 2=0,76; т 3=0,78; (1, стор.118,табл.45)
5.Витяжка відбувається з притиском.
6.Визначаємо кількість переходів витяжки:
п =1+ ((ln dn – ln(m1Dр)/( ln т2)= 1+ ((ln100 – ln(0,56·312))/( ln0,76) =3,03
Приймаємо 4 переходи витяжки.
7.Визначаємо діаметри переходів:
d1=m1·Dр= 0,56·312 =175 мм
d2=m2· d1= 0,76·175 =133 мм
d3=m3· d2= 0,78 ·133 = 104 мм
d4=m4· d3= 0,96·104 = 100 мм
8. Для полегшення процесу витяжки приймаємо форму дна із скривленням під кутом 450 (рис.1б).
Висота конічних дільниць за переходами:
а1 = 21 мм; а2 =14,5 мм; а3 =2 мм;
Діаметри дна переходів при витяжці деталей з усіченим конусом:
dk1 = d2 ; dk2 = d3 ; dk3 = d4;
для нашого випадку dk1 = d2 =133 мм, тому
а1 =(d1- dk1)/2 = (175-133)/2 = 21 мм;
а2 =(d2- dk2)/2 = (133-104)/2 = 14,5 мм;
а3 =( d3- dk3)/2 = (104-100)/2 = 2 мм;

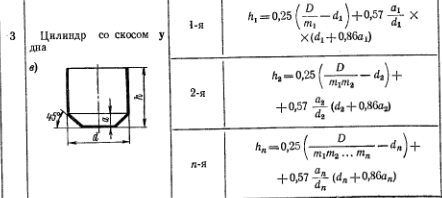

9.Висота витягнутих деталей після кожної операції витяжки (1,стор.124,табл.49, формула №3):

h1 = 0,25·(
- 175) + 0,57 ·
·(175 + 0,86·21) = 109 мм
h2 = 0,25·(
- 133)+ 0,57 ·
·(133 + 0,86·14,5) = 159 мм
h3 = 0,25·(
- 104)+ 0,57 ·
·(104 + 0,86·2) = 210 мм
h4 = 0,25·(
- 100)+ 0,57 ·
·(100 + 0,86·1) = 249 мм
Індивідуальні варіанти.

№ варіанту | Н, мм | r, мм | d, мм | S, мм | матеріал |
1 | 120 | 5 | 60 | 2 | Сталь08 |
2 | 130 | 4 | 65 | 2 | Сталь08ю |
3 | 115 | 3 | 50 | 2 | Сталь08кп |
4 | 130 | 5 | 62 | 2 | Сталь10 |
5 | 112 | 3 | 70 | 3 | Сталь10 |
6 | 140 | 5 | 70 | 3 | АМц |
7 | 150 | 5 | 75 | 3 | Л62 |
8 | 135 | 4 | 64 | 3 | М1 |
9 | 100 | 2 | 55 | 4 | АМц |
10 | 150 | 3 | 65 | 4 | М2 |
11 | 100 | 2 | 50 | 4 | Сталь08 |
12 | 110 | 3 | 52 | 4 | Сталь08ю |
13 | 125 | 4 | 66 | 3 | Сталь08кп |
14 | 150 | 5 | 70 | 2 | Сталь10 |
15 | 100 | 3 | 55 | 2 | Сталь10 |
16 | 110 | 2 | 55 | 2 | Л62 |
