Конструкційні особливості деталей виробу

Аналіз елементів зображення деталі

Для того щоб успішно конструювати, креслити та виготовляти будь-які деталі, дуже важливо навчитися виокремлювати в них обриси геометричних тіл.

Для прикладу розглянемо звичайний болт. Основні його частини — це циліндричний стержень, на якому нарізано різьбу, та багатогранна головка під гайковий ключ.

Болт складається з таких геометричних тіл: циліндр, шестигранна призма та конус (мал. 1).

Мал. 1. Геометрична будова болта

Уявне розкладання предмета на геометричні тіла, з яких він складається, дає можливість визначати конструкцію деталі.

Конструкція деталі — це склад і взаємне розташування її частин.

Форма деяких деталей може бути ускладнена виступами й отворами, які називають конструктивними елементами. Вони також мають різну геометричну форму. Щоб правильно проаналізувати форму деталі, треба знати назви її конструктивних елементів.

Конструктивні елементи деталі

Буртик – кільцеве потовщення вала.

Галтель – плавний перехід від меншого діаметра вала до буртика.

Гніздо – глухе поглиблення (з різзю або гладке).

Заплічок – плоска поверхня буртика, призначена для упору.

Лиска – плоский місцевий зріз на криволінійній поверхні; дві лиски діаметрально протилежні – місце під ключ.

Паз – довгасте поглиблення з паралельними бічними площинами (часто під шпонку); виконується дисковою або торцевою фрезою.

Проточка (або канавка) – кільцеве поглиблення на валу або в отворі, служить для виходу різця.

Торець – кінцева перпендикулярна довжині поверхня деталі.

Фаска – скошена кромка на валу або в отворі при виході на заплічок або торець.

Фланець – частіше дископодібна (або іншої форми) сполучна частина деталі з отворами під кріплення.

Цапфа – частина осі або вала, призначена для контакту з опорами або під підшипники. Кінцеву цапфу називають шип, серединну – шийка.

Шліц – проріз на голівці гвинта під викрутку або наскрізний паз в отворі маточини під шпонку (або, власне, шліц шліцьового з'єднання).

Мал.1 Конструктивні елементи деталі

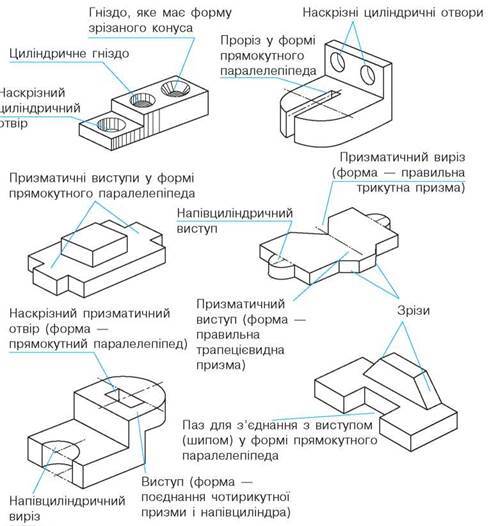

На мал. 2 зображено приклади конструктивних елементів: наскрізні отвори; гнізда (заглиблення різної геометричної форми), пази, вирізи і зрізи, виступи і шипи.

Приклад аналізу конструктивних особливостей деталі «Опора»

Деталь «Опора»

В основі деталі — прямокутний паралелепіпед, у передній і задній гранях якого виконані наскрізні пази у формі напівциліндрів. У центрі верхньої грані паралелепіпеда вертикально розташовано циліндр, уздовж осі якого проходить наскрізний отвір у формі правильної прямої чотирикутної призми.

Дати відповіді на запитання.

1. Що називають конструкцією деталі?

2. Що називають конструкційними елементами деталі?

3. Які конструкційні особливості має деталь, зображена на мал.?

4. Чому важливо навчитися визначати в деталях обриси геометричних фігур?
