6. Обробка конічних поверхонь

Визначити конусність (K) деталі, якщо діаметр великої основи D = 50 мм, діаметр малої основи d = 40 мм, а довжина конічної частини l = 100 мм. (пропишіть цифрами конусність за прикладом 1:К)

Визначити невідомий діаметр, якщо токарю потрібно виточити конус із конусністю K = 1:5. Відомо, що довжина конуса l = 50 мм, а діаметр малої основи d = 3 мм. Яким має бути великий діаметр D? (запишіть цифру діаметра D,мм )

Визначення ухилу (S) Якщо конусність деталі дорівнює 1:10, то чому дорівнює її ухил? (пропишіть цифрами величину ухилу за прикладом 1:S)

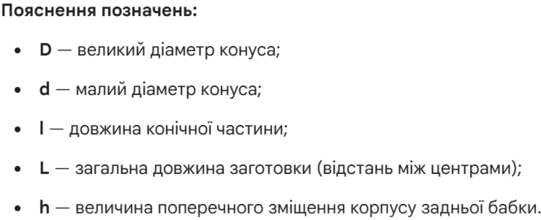

Яку величину поперечного зміщення задньої бабки (h) потрібно встановити для обробки конуса на всю довжину заготовки, якщо D = 60 мм, а d = 56 мм? (запишіть цифру зміщення задньої бабки (h,мм )

Кут при вершині конуса . На який кут потрібно повернути верхні полозки супорта для обробки цієї поверхні? (запишіть цифру кута при вершині конуса, яка вимірюється в градусах )

Які основні геометричні елементи визначають конічну поверхню деталі?

Що таке конусність (K)?

Яким інструментом токар виконує найточнішу перевірку конічного отвору на фарбу?

Який спосіб обробки конуса доцільно обрати, якщо його довжина не перевищує 20–30 мм?

Яка головна особливість обробки конуса шляхом повороту верхніх полозок супорта?

У якому випадку застосовують спосіб зміщення корпусу задньої бабки в поперечному напрямку?

Як розраховується величина зміщення задньої бабки (h), якщо обробляється конус на всю довжину деталі (L=l)?

Яка перевага використання копіювальної (конусної) лінійки порівняно з іншими способами?

Який інструмент використовується для остаточної (чистової) обробки стандартних конічних отворів (наприклад, під конус Морзе)?

Яка основна вимога безпеки при обробці конусів у центрах зі зміщеною задньою бабкою?

Як називається відношення різниці радіусів основ конуса до його довжини?

Що є причиною спотворення профілю конуса (появи криволінійної твірної) при обробці поворотом полозок?

Під яким кутом до осі заготовки потрібно повернути верхні полозки супорта, щоб виточити конус із загальним кутом 30 градусів? (запишіть цифру кута до осі заготовки, яка вимірюється в градусах )

Який пристрій дозволяє контролювати кут конуса з точністю до мінут?

Чому при обробці широким різцем часто виникають вібрації?

Який рух виконує різець при обробці конуса з використанням копіювальної лінійки?

Для чого на конічних деталях часто роблять канавки біля основи?

Яким способом найзручніше обробити внутрішній короткий конус великого діаметра?

Що означає позначення «Конус 1:10» на кресленні?

Яка дія токаря є обов'язковою перед початком контролю конуса калібром-втулкою «на фарбу»?
