13. Контроль якості обробки деталей

Завдяки простоті конструкції, зручності в користуванні та широкому діапазону вимірювань

Через їхню здатність вимірювати тільки зовнішні поверхні з високою швидкістю

Тому що вони не потребують періодичної метрологічної перевірки

Основа, мікрометричний гвинт, барабан, тріскачка

Штанга, рухома рамка, вимірювальні губки, глибиномір

Корпус, індикаторна головка, зубчаста рейка

0-500 мм; 0,1 мм

0-125 мм; 0,1 мм

0-200 мм; 0,05 мм

0-500; 500-1400; 800-2000 мм

0-125; 0-200; 0-320 мм

0-200; 270-710; 0-320 мм

Межі 0-125 мм, величина відліку 0,1 мм

Межі 0-500 мм, величина відліку 0,1 мм

Межі 0-200 і 0-320 мм, величина відліку 0,05-0,1 мм

Штанга з двома гострими губками для розмітки

Вимірювальні диски та пружинний механізм

Корпус з опорною основою, штанга з ноніусом, гвинт затискача

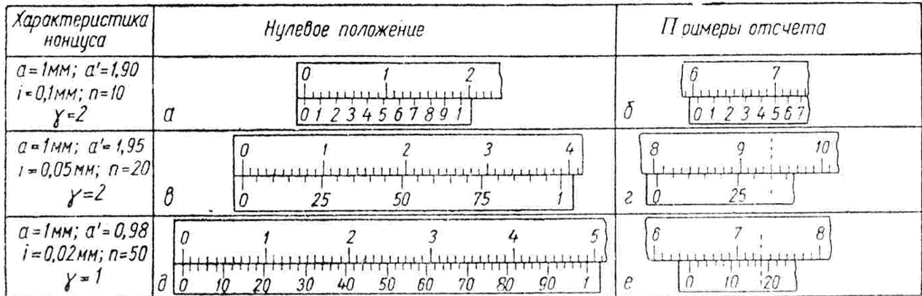

Кількість поділок ноніуса

Велична відліку (точність)

Інтервал розподілу основної шкали

На нерухомій штанзі інструменту

На рухомій рамці інструменту

На глибиномірі

Це додаткова шкала, що дозволяє визначити ціле число міліметрів при вимірюванні.

Це допоміжна шкала, за допомогою якої відлічують частки поділок основної шкали.

Це шкала, на якій закріплені нерухомі вимірювальні губки.

До універсальних вимірювальних засобів з відліковим пристроєм

До безшкальних контрольних інструментів

До оптико-механічних вимірювальних приладів

Робочі, контрольні, приймальні

Зовнішні, внутрішні, комбіновані

Точні, грубі, середньої точності

Відхилення результату вимірювання від істинного значення (систематичні, випадкові, промахи)

Максимально допустимий розмір деталі (допуск)

Ціна найменшої поділки на шкалі інструмента

Знос інструмента, температурні коливання, похибки методу, людський фактор

Тільки низька кваліфікація працівника

Використання мастила на поверхнях деталей

Калібр-пробка

Калібр-скоба

Калібр-кільце для різьби

Найменший граничний розмір отвору

Найбільший граничний розмір отвору

Шорсткість внутрішньої поверхні

Інструмент для вимірювання висоти та проведення розмітки

Інструмент для вимірювання глибини глухих отворів

Пристрій для контролю кроку різьби

Штангенциркуль (нижні губки), мікрометр, калібр-скоба

Штангенглибиномір, нутрометр, калібр-пробка

Тільки штангенрейсмас та лекальна лінійка

Мікрометр для зовнішніх вимірів та калібр-скоба

Штангенциркуль (верхні губки), нутрометр, калібр-пробка

Штангенрейсмас та вимірювальна рулетка

Більший діапазон вимірювань

Вища точність (до 0,01 мм) завдяки кроку мікрометричного гвинта

Можливість вимірювати глибину пазів

Для вимірювання відхилення від круглості та циліндричності

Для вимірювання довжини деталі

Для перевірки шорсткості стінок отвору
