Юному радіоаматору – Радіопередавач на тунельному діоді з використанням мікрофону МКЭ-3

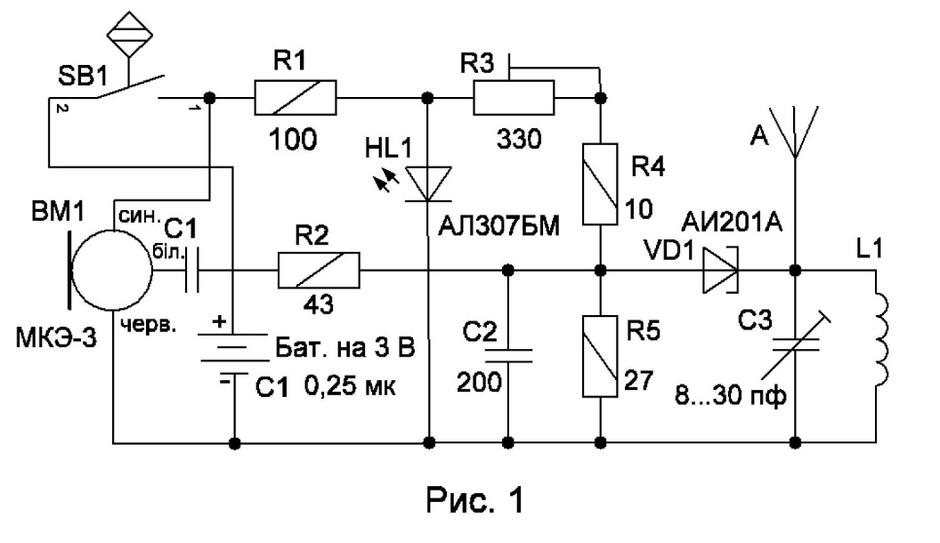

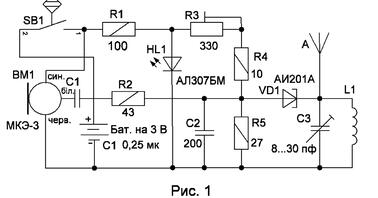

Тунельні діоди знаходять застосування в схемах підсилювачів і генераторів НВЧ-діапазону, перемикаючих пристроїв, пристрої пам'яті, та багато інших пристроїв. Всім відома схема найпростішого радіопередавача на тунельному діоді (ТД) з вугільним мікрофоном (вперше була опублікована в 1965 році), описаному в (1) проте є можливість покращити цю схему, використавши мікрофон МКЭ замість вугляного мікрофону. Схема покращеного радіопередавача приведена на рис. 1. Режим генерації виставляється підстроювальним резистором R3.
Бажано поруч з передавачем встановити індикатор високочастотного поля (2) – це спрощує налагодження передавача. Схема живиться стабілізованою напругою знятою з світлодіода HL1, порядку 2 В. Для живлення радіопередавача використано батарею з двох елементів по 1,5 В, типу ААА. Радіопередавач споживає струм близько 15 мА.
Котушка L1 має 6 витків посрібленого дроту діаметром 0,8 мм намотаного на оправці діаметром 7 мм з розтяжкою 0,5 мм (можливо зняти з оправки) – при цьому радіопередавач буде налаштований на радіомовний діапазон 65-74 МГц. На імпортні радіоприймачі типу KIPO (KB-308A) мову чути досить чітко. Радіопередавач має дуже малу потужність – 2-3 мВт і прослуховується на відстані до 50 м.
В принципі, замість посрібленого дроту можна використати звичайний дріт типу ПЭВ діаметром 0,8 мм, але його краще оголити, при цьому дальність дії радіопередавача трохи зменшиться. Точно налаштування на вільний участок радіомовного діапазону проводиться зміною ємності конденсатора С3. Повертанням шліца підстроювального резистора R3 добиваємося стійкої генерації. Виявити генерацію найбільш зручно за допомогою індикатора випромінювання, описаного в (2). Перевірку придатності тунельних діодів, які були в користуванні також доцільно робити, що було описано в (3). Цоколівка тунельного діода також приведена в (3). В якості антени можливо використати телескопічну антену довжиною 50 см.
Джерело:
1. Автор: Бабин Дмитро Святославович, Юному радіоаматору – Найпростіший радіопередавач на тунельному діоді, платформа «Всеосвіта», 2024
Посилання через Інтернет:
2. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Розробка для гуртка радіоконструкторів - Індикатор потужності випромінювання мобільного телефону, платформа «Всеосвіта», 2024
Посилання через Інтернет:
3. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Розробка для гуртка радіоконструкторів - Радіомікрофон на тунельному діоді,
платформа «Всеосвіта», 2024
Посилання через Інтернет:
