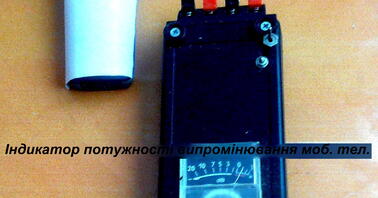

Розробка для гуртка радіоконструкторів - Індикатор потужності випромінювання мобільного телефону
Чи потрібен такий індикатор? Як показала практика, такий індикатор просто необхідний для виявлення мобільних телефонів з великою потужністю випромінювання. Автори не мають права вказувати яких фірм мобільні телефони мають велику потужність випромінювання – можливо, це були перші їх розробки, а наступні могли мати й кращі параметри.Однак це факт, що різні моделі мобільних телефонів мають різну потужність випромінювання. Експерименти показали, що найбільша потужність випромінюється коли набираємо номер потрібного абонента та прослуховується виклик - на цьому етапі слід оцінювати максимальне випромінювання. Поки абонент не відповів – не слід прикладати мобільний телефон до вуха. Під час розмови випромінювання значно менше, проте не слід довго розмовляти мобільним телефоном. Після проведення експериментів із порівняльною оцінкою потужності випромінювання автори вилучили із користування два мобільні телефони з якими індикатор показував велику потужність випромінювання на етапі здійснення виклику до абонента. З іншими мобільними телефонами потужність випромінювання у 2…4 рази менша. Принципова електрична схема індикатора потужності випромінювання мобільного телефону наведена на рис. 1. Як видно із схеми, наведена НВЧ напруга детектується за схемою подвоювача напруги на діодах VD1, VD2 і надходить на підсилювач постійного струму (ППС), зібраний на транзисторах VT1, VT2. На VT1 - емітерний повторювач, а на VT2 - каскад посилення із загальним емітером, в ланцюг колектора включений мікроамперметр на 100 мкА. В авторському варіанті в ППС були застосовані транзистори КТ342А з h21Е = 200 і КТ503Г з h21Е = 100. Для захисту мікроамперметра при перевантаженні він зашунтований діодами VD3, VD4. Мікроамперметр на 100 мкА використаний від касетного магнітофона. Живиться схема напругою 4,5 від трьох елементів типу А. В якості антени використано шматок проводу довжиною 4 ... 5 см. Антену індикатора необхідно розташовувати на відстані 5 ... 7 см від мобільного телефону. Слід зауважити, що НВЧ діоди Д605 бояться статичної електрики і працювати з ними необхідно із застосуванням заземленого антистатичного браслета. Ці діоди не допускають паяння, тому на виводи діода намотується залужений провід діаметром 0,5 мм (4 або 5 витків). У схему підготовлені виводи діодів впаюються низькоомним паяльником із заземленим жалом. НВЧ діоди не можна також перевіряти омметром, так як у них допустимий прямий струм дуже малий, близько 50 мкА. Замість діодів Д605 можна застосувати діоди Д606, Д607, Д608, Д609. Зовнішній вигляд виготовленого індикатора наведено на фото 1. Мобільний телефон з великою потужністю випромінювання, тому накритий серветкою, щоб не "ганьбити" фірму. Виявилося, що багато користувачів мобільних телефонів з Інтернету отримали інформацію – про те, що не бажано прикладати до вуха мобільний телефон під час виклику абонента, а автори виявили це лише на особистому експерименті. Чим більше відхиляється стрілка мікроамперметру вправо, то тим більша потужність випромінювання. На фото 1 – стрілка приладу майже в кінці шкали.
