Урок 7
Малювання друкованих плат з використанням програми
sPlan 7.0
.
В принципі, використовуючи цю ж програму радіоаматори початківці можуть розробляти друковані плати. Це досить просто. Для розробки друкованих плат є і спеціальні програми, але вони значно складніше, ніж sPlan 7.0. Якщо немає комп’ютера, то це можливо зробити на папері в «клітинку».

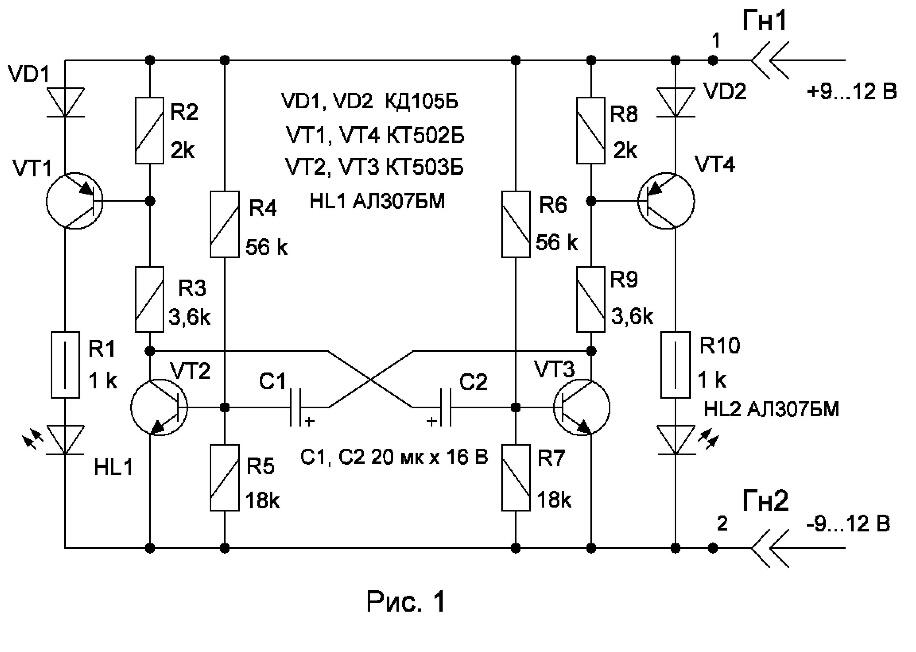

Для прикладу, візьмемо схему мультивібратора, зображену на рис. 1. Перед тим як приступити до розробки друкованої плати радіоаматорам необхідно підібрати всі радіокомпоненти, щоб визначити їх розміри і з'ясувати за довідником цоколівку транзисторів. Слід мати на увазі, що друковані провідники («доріжки») можуть проходити під радіодеталями. Ясно, що лінії «доріжок» не повинні перетинатися. В процесі розробки друкованих плат доводиться зміщувати радіокомпоненти- але це в програмі sPlan 7.0 робиться досить просто. Для першого разу не варто робити велику щільність монтажу- це спростить розведення «доріжок». Схема не містить мікросхем, тому в програмі sPlan 7.0 виберемо маркер 10,0 мм. .
Радіокомпоненти слід розташовувати вертикально, або горизонтально; з нахилом також допустимо, але небажано. Якщо немає можливості зробити якісь з'єднання «доріжками», то встановлюються потрібні перемички.
Використовуючи програму sPlan 7.0 малювання схем дуже спрощується і якість схем виходить хороше. Намалювати схему користуючись програмою sPlan 7.0 досить просто. В Інтернеті є докладний посібник з користуванні програмою sPlan 7.0. У автора інструкція в самій програмі англійською мовою. Я ж хочу на реальному прикладі показати, що це дійсно просто.

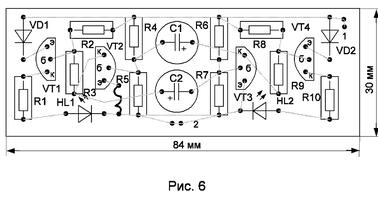

Припустимо, що потрібно намалювати друковану плату для схеми мультивібратора з світлодіодами.
