Плата для макетування - методична розробка для гуртка Радіоконструкторів
При конструюванні різних радіосхем для настроювання та перевірки працездатності схеми доводиться проводити макетування. Багато радіоаматорів роблять також, проте для радіоаматорів-початківців це буде підказкою. Автор для цієї мети застосовує плату, виготовлену з фольгованого склотекстоліту, показану на фото 1. Плата застосовується багаторазово. Технологія виготовлення плати така:
1. Розкреслити плату з одностороннього фольгованого склотекстоліту товщиною 1,5...2 мм на комірки розміром 10×10 мм (8×8 мм).
2. Зробити поздовжні та поперечні канавки за допомогою різця, пилкою по металу або машинкою кутошліфувальною («болгаркою»).
3. Зачистити наждачним папером "острівці".
4. Покрити плату рідкою каніфоллю (спирт 96%, або розчинник 647).
5. Залудити «острівці» плати легкоплавким припоєм.
6. Промити плату спиртом чи розчинником від каніфолі.

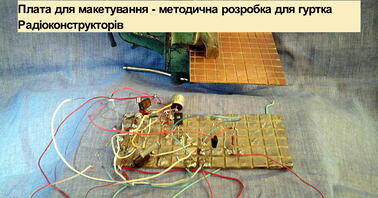

Так, наприклад, на платі розміром 140 × 60 мм виходить 14 × 6 = 84 «острівці». Автор для виконання канавок користується «болгаркою», при цьому для безпеки під час роботи частина плати затискається в лещатах, які необхідно утримувати рукою і плата буде в горизонтальному положенні (див. фото 1).
Для виготовлення плати для макетування витрачається 15-20 хвилин.
