Методична розробка для гуртка «Радіоконструкторів» -
Вібратор для електронної вудки

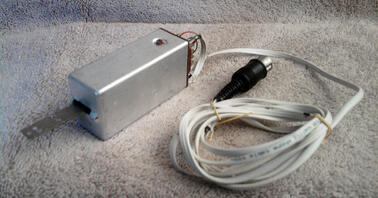

В даний час є безліч схем електронних вудок. Є електронні вудки і заводські; «Окунь», «Удача-2» та інші, проте не завжди є можливість придбати їх; тоді можливо самим зробити вібратор без особливих витрат. Особливість даної конструкції у використанні швидкодіючого реле поляризованого типу РП-4, яке може забезпечити частоту до 600 коливань в хвилину. Корпус реле служить і ручкою вудки, а електрична схема разом із батареєю живлення розташована в окремому корпусі. Принципова електрична схема вібратора наведена на рис. 1. Це класичний симетричний мультивібратор на транзисторах VT2, VT3, які мають гальванічну зв'язок з вихідними ключами на транзисторах VT1, VT4; у колах колектора, яких включені обмотки реле К1. Частоту вібрацій можна змінювати в широких межах за допомогою змінного резистора R6. Реле РП-4 із паспортом РС4520004; має кілька обмоток: I-120 Ом, висновки 1-2; II-120 Ом, висновки 3-4; III-120 Ом, висновки 6-5; IV-120 Ом, висновки 8-7; V-30 Ом, висновки 9-10; VI-30 Ом, висновки 11-12; VII-1900 Ом, виводи 12-13. Для економічності пристрою I, II і V обмотки включені послідовно, згідно, і в результаті загальний опір становить 270 Ом. Аналогічно включені III, IV та VI обмотки. Необхідні перемички для з'єднання обмоток вказано на схемі, рис. 1. Слід мати на увазі, що для поляризованих реле має значення полярність підключення живлення, тому необхідно дотримуватись зазначених на схемі нумерацій виводів обмоток. Для «модернізації» реле необхідно зняти контактні групи, розсунути пластини язичка якоря та вставити металеву пластинку розміром 10×55 мм, завтовшки 1 мм. Пластини язичка та металеву пластинку необхідно просвердлити свердлом на 2,5 мм і потім болтом (М2,5) і гайкою скріпити їх. Контактні групи необхідно повернути на місце і відрегулювати вільний хід подовженого якоря. При максимальному ході якір амплітуда кінця додаткової пластини відхиляється на 4 мм. Кінець пластмасового кивка, прикріпленого до пластини, при цьому буде відхилятися на 10 мм. У кожусі реле потрібно зробити отвір під пластину. Перероблене реле зі знятим кожухом показано на фото 1. Реле-вібратор з надітим кожухом показано на фото 2. При живленні вібратора напругою ±12 споживаний струм становить 6 мА, без підключення обмоток реле К1; при цьому тільки світлодіод HL1 блимає, і 55 мА в робочому стані, коли перемикач SA1 включений і живлення по черзі надходить на обмотки реле К1. Для живлення пристрою можливо застосувати батарею з 6 елементів типу 373 (живлення від 9 В), або акумулятор на 9, 12 В. Пристрій працездатний при заниженні напруги до 7 В, проте частота вібрацій при цьому знижується.Частота вібрацій відображається світлодіодом HL1. Діод VD5 введений у схему захисту від неправильного включення живлення.
