Індикатор переживань у людини
Прилади поліграфів-досить складна апаратура, у зв'язку з тим, що при випробуванні «на правду» одночасно контролюється багато параметрів емоційного стану людини; змінюється ряд фізіологічних показників - кардіограма, енцефалограма, дихання, частота пульсу, артеріальний тиск, температура, шкірно-гальванічна реакція, колір обличчя і т. д.. Слід також зауважити, що показання поліграфа не приймаються як доказ у судових процесах.
В даному випадку прилад контролює лише заниження опору шкіри людини, тому це контроль лише одного з параметрів психічного стану людини, проте дітям, та й дорослим також цікаво пограти в «допит шпигуна».
Вперше виявив зміну опору шкіри у зв'язку з психічними переживаннями у 1879 р. французький фахівець з електротерапії доктор Марі Габріель Ромен Вігуру; цей феномен нині трактують як шкірно-гальванічний рефлекс.
Автор знайшов лише одну конструкцію «детектора брехні», описану в (1), де використано принцип підсилення низькочастотних коливань.

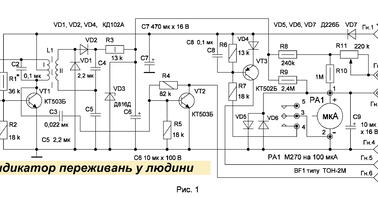

Автор пропонує просту схему індикатора хвилювання людини за принципом безпосереднього контролю опору шкіри та сигналізацію при заниженні опору. Пристрій має малий гістерезис порога спрацьовування, тобто зі збільшенням опору шкіри сигналізація припиняється. Принципова електрична схема приладу наведено на рис.1.
