Тема: Стикові скріплення.
Місця, де рейки з'єднуються між собою, називаються стиками, і їхнє першочергове призначення — забезпечити безперервність колії для проходження рухомого складу. При цьому конструкція стику повинна одночасно задовольняти двом протилежним вимогам: бути максимально міцною, як і сама рейка, але водночас достатньо еластичною, щоб компенсувати теплове розширення або стиснення металу.
Класифікація стиків дозволяє зрозуміти, як інженери намагалися вирішити ці суперечності. За розташуванням у плані розрізняють стики по накутнику (що розташовані в одному створі, перпендикулярно до осі колії) та розбіжні стики. Стики по накутнику є найпростішими для укладання і контролю геометрії. Однак, коли обидва колеса візка одночасно проходять стик, виникає подвійний динамічний удар. На противагу цьому, розбіжні стики (коли стик однієї рейкової нитки зміщений відносно стику іншої) створюють більш плавний перехід: візок по черзі приймає удар, що зменшує пікове динамічне навантаження на підвіску рухомого складу, хоча й ускладнює вимірювання та виправлення колії.
За розташуванням їх на опорах стики поділяються на стик на опорі та підвішений стик (у прольоті між опорами). Стик, розташований безпосередньо на здвоєних або посилених шпалах, забезпечує кращу вертикальну підтримку, що є його перевагою. Однак, найбільш поширеним є підвішений стик. Його недоліком є те, що в місці з’єднання пружність рейкової нитки зменшується, і під дією ваги поїзда тут виникає більша, приблизно вдвічі, пружна просадка. Це спричиняє значний динамічний удар, прискорюючи деградацію баласту та шпал саме в зоні стику.
Окрему увагу приділено формі обробки торців. Більшість стиків мають торці, перпендикулярні повздовжній осі рейки, але це спричиняє найбільший удар. Щоб пом'якшити його, були винайдені торці у вигляді косого зрізу або східчастого зрізу. Перевага таких форм полягає в тому, що вони збільшують площу контакту між кінцями рейок і дозволяють колесу більш плавно "перекочуватися" через зазор, значно зменшуючи динаміку удару. Найскладніший, фігурний зріз «у замок», практично забезпечує повний контакт, проте його недоліком є висока складність виготовлення і чутливість до зносу, що швидко погіршує його характеристики.

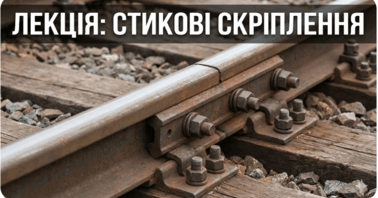

За конструктивним оформленням розрізняють механічні накладково-болтові стики, які є класичними і забезпечують можливість регулювання зазору для теплового руху рейки. Їхній головний недолік — це необхідність постійного обслуговування (підтягування болтів, змащування). Сучасним рішенням є зварні стики, які повністю усувають стик, створюючи безстикову колію. Це найбільша перевага — висока міцність, мінімальний опір руху та відсутність ударного навантаження. Клейові та клеєболтові стики, що використовують полімерні клеї, є високоміцними та часто застосовуються для створення ізоляційних стиків.
За відношенням до пропуску електричного струму стики є або струмопровідні, що пропускають струм для сигналізації чи тяги, або ізоляційні. Ізоляційні стики є критично важливими для розділення колії на окремі електричні ділянки (рейкові кола), що дозволяє системі автоматики точно визначати місцезнаходження поїзда. Це життєво необхідна перевага для безпеки, але їхній недолік — використання діелектричних матеріалів, які самі по собі є слабшими за сталь, що робить їх більш вразливими до механічних навантажень.
Нарешті, перехідні стики використовуються для з’єднання рейок різного профілю, що необхідно при реконструкції або при переході на інший тип колії. Їхня перевага — вони дозволяють уникнути повної заміни рейкового матеріалу на ділянці.
Конструкція стику повинна сприймати згинаючий момент і поперечну силу, забезпечуючи міцність, і допускати поздовжні переміщення кінців рейок для компенсації температури, що вимагає рухомих, але щільних елементів. Також необхідно забезпечувати взаємність виготовлення деталей стику (накладок, болтів), щоб досягти щільного прилягання.
Незважаючи на всі інженерні спроби, стик залишається найбільш слабким і найбільш напруженим місцем колії. Це його фундаментальний недолік. Ударно-динамічні дії, спричинені наявністю зазору та просадкою, мають руйнівні наслідки: наприклад, до 50% витрат праці на виправлення колії пов'язані саме зі стиками. Термін служби шпал у цій зоні скорочується у півтора-два рази, а рейки зношуються в 4,5-5 разів інтенсивніше. Крім того, стики створюють 5-7% загального опору руху поїздів. Таким чином, ключовою перевагою стиків є їхня функціональність (здатність збирати колію і керувати температурою), а головним недоліком — неминуче збільшення витрат на обслуговування, ремонт та значне зменшення терміну служби всіх елементів колії.
