Дугогасні пристрої в електричних апаратах.
Дугогасний пристрій повинен забезпечити погасання електричної дуги за невеликий час з допустимим рівнем перенапруги і незначним зносом частин апарата (як контактів, так і елементів самих дугогасних систем) з мінімальним звуковим і світловим ефектами.
Дугогасна камера – частина електричного апарату, що сприяє гасінню електричної дуги в малому об'ємі і в найкоротший час при малому зносі струмопровідних частин (контактів і рогів) та обмежує розповсюдження іонізованих газів. Дугогасні камери бувають глухі і відкриті. В електричних апаратах низької напруги використовують дугогасні камери:
з магнітним дуттям(рис.9.7)- дугогасна камера, в якій для переміщення дуги є котушка або постійний магніт, що створюють магнітне поле в зоні дуги (електрична дуга є своєрідним провідником із струмом, котрий може взаємодіяти з магнітним полем. Створивши в зоні дуги таке поле за допомогою спеціальної магнітної системи, обмотка збудження якої увімкнена послідовно з комутуючим контактом, можна спрямувати рух дуги в необхідному напрямі);
з вузькою щілиною(рис. 9.8) – дугогасна камера, у якій істотним чинником при гасінні дуги є її охолодження внаслідок контактування зі стінками камери (при виштовхуванні дуги в щілину відповідної конфігурації істотно зростає градієнт електричної напруженості в стовпі дуги внаслідок інтенсивного охолодження дуги і тим самим забезпечується виконання умови погасання дуги).
Рис. 9.7. Структура системи з магнітним дуттям: 1 – електромагніт;
2 – електрична дуга; 3 – стінки дугогасної камери; 4 – масивні щоки;
5 - контакти
|
|

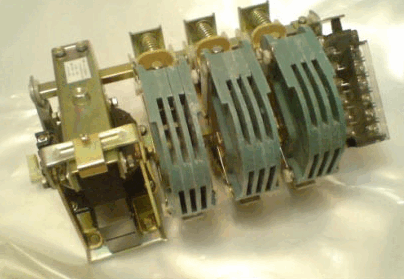

Рис. 9.8. Вигляд дугогасних камер з вузькою щілиною. | |
Дугу можна також ефективно гасити, використовуючи біляелектродні спади напруг. Для цього над контактами комутаційного апарата встановлюють нерухомі ізольовані одна від одної металеві пластини, котрі і утворюють т. зв. деіону гратку (рис.9.9). Дуга в решітці розбивається на ряд послідовних дуг. Погасання дуги забезпечується за рахунок суми біляелектродних спадів напруг. Деіона гратка дозволяє значно скоротити розміри дуги і гасити її в обмеженому об’ємі при відносно малих світловому і звуковому ефектах.
Рис. 9.9. Деіонна гратка
Ці властивості забезпечили їй широке застосування в дугогасних пристроях контакторів і автоматичних вимикачів. Слід зауважити, що в режимі частих комутацій такі дугогасні камери сильно нагріваються, що може привести до погіршення їх дугогасних властивостей.
Дугогасні роги електричного апарату — електроди, призначені для забезпечення руху електричної дуги, що виникає на контактах, в певному напрямі полегшуючи її гасіння і зменшуючи при цьому знос контактних поверхонь.
