Прилад, що вимірює кількість речовини, яка протікає по трубопроводу за деякий проміжок часу (зміну, добу і т.д.), називають лічильником кількості або просто лічильником.

Масу або об'єм речовини, яка пройшла через лічильник, визначають по різниці двох послідовних показань відлікового пристрою на початку й наприкінці деякого проміжку часу.

Вони поділяються на:

Швидкісні лічильники
Об’ємні лічильники
Вагові лічильники

Швидкісні лічильники

Для вимірювання кількості води, а також інших неагресивних рідин і рідкого палива використовують переважно швидкісні лічильники (водоміри) із крильчаткою або спіральною вертушкою. Дія цих приладів заснована на тому, що вертушка, яка поміщена в потоці рідини, обертається із числом обертів, пропорційним швидкості потоку.

Так як прохідний перетин приладу незмінний, то число обертів вертушки буде пропорційно об'єму рідини, яка протікає в одиницю часу через перетин труби.

Про кількість рідини, яка пройшла через прилад, можна судити по числу обертів вертушки з лопостями, що перебуває на шляху потоку, враховуючи, що швидкість обертання вертушки буде також пропорційна середній швидкості потоку.

Отже, число обертів вертушки пропорційно витраті рідини.

За конструкцією вони поділяються на:

Водомір із спиральною вертушкою;
Водомір із крильчатою вертушкою.

1- струміневий випрямляч, 2 – передавальний механізм, 3 – рахунковий пристрій, 4 – камера, 5 – черв’ячна пара, 6 – турбинка, 7 – регулюючий пристрій

На рисункові наведена конструкція водоміра зі спіральною вертушкою, яка обертається у двох підшипниках, один з яких укріплений у деталі, що служить одночасно струміневим випрямлячем.

За допомогою черв'яка й шестірні рух передається через проміжний механізм до лічильника, у якому переміщаються стрілки, які розташовані на циферблаті.

В водомірі із крильчатою вертушкою пласкі крила розташовані зіркоподібно, причому рідина проходить перпендикулярно осі крильчатки. Вертушка пов'язана з передавальним пристроєм і рахунковим механізмом, у якому також переміщаються стрілки, які розташовані на циферблаті.

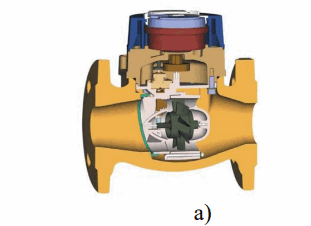

б — одноструминний із тангенсальною турбинкою (1 -турбинка; 2 — фільтр); в — багатоструминний з тангенсальною турбинкой (1 — турбинка; 2,3 — сопла)

Об’ємні лічильники

Принцип дії об'ємних лічильників заснований на безпосередньому відмірюванні об'ємів вимірюваного середовища за допомогою мірних камер відомого об'єму й підрахунку числа порцій, що пройшли через лічильник. Вони поділяються на, лічильники що спорожнюють камери й такі що витісняють з камери.

Об'ємний лічильник, який спорожнює камери, має тверді камери, з яких вимірюване середовище вільно випливає (наприклад, мірний бак). Вони вимірюють тільки кількість рідини. До цих лічильників відносяться також барабанні й перекидні лічильники. Об'ємні лічильники, які витісняють речовину, мають мірні камери зі стінками, які переміщаються й витісняють вимірювану рідину або газ, звільняючи камеру для наступний порції. До об'ємних лічильників, що витісняють, належать рідинні лічильники з овальними шестірнями, ротаційні, лопатеві, поршневі, кільцеві, дискові, сухі й мокрі газові й ін.

Лопатевий лічильник

1,4, 7,8 — лопасті; 2 — корпус; 3 — барабан; 5 — нерухливий кулачок; 6 — ролик; 9 — вкладишЛічильник являє собою циліндричний корпус 2 з рухливим барабаном 3, усередині якого є нерухливий кулачок 5. На кулачок спираються чотири ролики 6 із закріпленими на них лопастями 1, 4, 7, 8. У просторі між корпусом 2 і барабаном 3 рухається з напором вимірювана рідина, змушуючи обертатися барабан за рахунок тиску на лопасті. При обертанні барабана 3 ролики 6 котяться по кулачкові 5, займаючи при цьому по черзі місце усередині й зовні барабана. Обертання барабана передається на обліковий механізм, що визначає число його обертів. За один оберт барабана лічильник вимірює об'єм, який дорівнює кільцевому об'єму між корпусом 2 і зовнішньою поверхнею барабана 3. Для усунення влучення рідини із входу лічильника на його вихід установлений вкладиш 9.

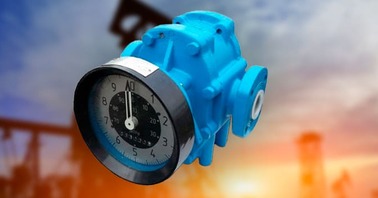

Лічильник з овальними шестірнями

Лічильник з овальними шестірнями складається з корпуса 3, усередині якого розміщено дві овальні шестірні 1 і 2, які знаходяться у зачепленні. Вимірюваний потік рідини, який набігає на шестірні, створює на них перепад тисків Р₁ і Р₂ . Внаслідок цього на шестірні 2 виникає обертальний момент, змушуючи її обертатися, а з нею й шестірню 1.

У цьому положенні заповнюється об'єм вимірювальної порожнини, між корпусом і лівою частиною шестірні 2, а об'єм зправа неї витісняється. Між шестірнею 1 і корпусом 3 відсікається вимірюваний об'єм рідини Vlt який буде витіснятися в становищах, представлених на рис. б, в. У становищі на рис. б обертальний момент діє на обидві шестірні, витісняючи об'єм і відсікаючи об'єм V2 = Vt (рис. в), коли обертальний момент діє на шестірню 1, змушуючи обертатися шестірню 2. За один оберт шестірень вимірювальні порожнини двічі наповнюються й двічі спорожняються, тобто через лічильник проходить об'єм, який дорівнює 4Vt. Вісь шестірні 1 поєднана з рахунковим механізмом.

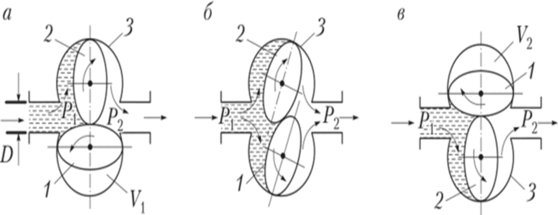

Об'ємний лічильник з овальними шестірнями: а — перепад тисків Р1 й Р2 створює на шестірні 1 обертальний момент, змушуючи обертатися й шестірню 2; б — обертальний момент виникає на обох шестірнях; в — обертальний момент діє на шестірню 2, змушуючи обертатися шестірню 1

Об’ємний ротаційний газовий лічильник

Принцип дії об'ємного ротаційного лічильника полягає в наступному. Газ із трубопроводу через вхідний патрубок лічильника надходить у робочу камеру, обмежену двома лопастями, які приводяться в обертання газом, що протікає. За один оберт лопастей через лічильник проходить об'єм газу, який обумовлений розмірами ділянки камери. Обертання лопастей передається рахунковому механізму приладу. У вхідному патрубку лічильника встановлена сітка для запобігання лічильника від можливого влучення в нього великих часток, принесених газом. Ротаційні лічильники встановлюють на вертикальних газопроводах. Напрямок потоку газу через лічильник – зверху вниз.

1 – ротори, 2 – корпус
