Будь-яке креслення призначене давати якнайповніше уявлення про форму зображеного на ньому предмета. Вам уже відомо, як на кресленнях зображують предмети за допомогою виглядів. Проте зустрічаються такі предмети або їх частини, форму яких важко визначити за кресленням тільки з допомогою виглядів. Іноді через наявність на поверхні предмета заглибини чи виступу виникає необхідність виконувати на кресленні додатковий вигляд, часто досить складний і малозрозумілий. Отже, крім виглядів на кресленнях бувають ще й інші зображення, які дають змогу краще виявляти форму предметів. До таких зображень належать перерізи.

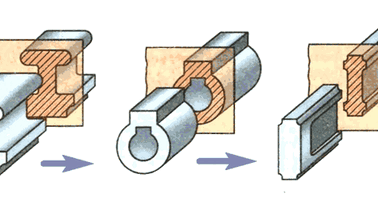

Перерізи найчастіше застосовують для того, щоб показувати поперечну форму предметів (рукояток, гайкових ключів, слюсарних інструментів, деталей с прокату різного профілю) та форму отворів, заглибин, зрізів та вирізів на поверхнях округлих детале тощо.

Перерізи

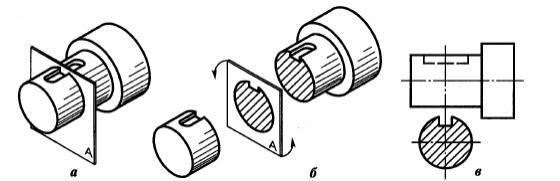

Переріз – це зображення фігури, отриманої при уявному розтині предмета площиною. У перерізі показується тільки те, що потрапило в січну площину (рис. 8 і 9).

Січні площини

Фігури

Перерізу

Рис. 9

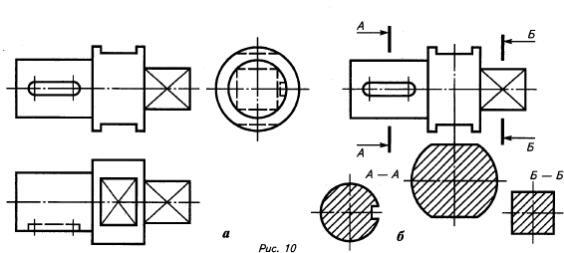

Переріз пов'язаний з уявним розтином деталі січною площиною і уявним представленням фігури перерізу. Використовується переріз для визначення форми деталі за кресленням (рис. 10).

Січні площини проводяться перпендикулярно до напрямку довжини деталі (рис. 8, а, с. 15) або до її осі (рис. 9, а, с. 15), тобто фігура перерізу розкриває поперечну будову деталі (рис. 8 – 10).

Призначення перерізів – максимально чітко передати форму деталі в конкретному місці (рис. 8а, б) або в місці, ускладненому різними поглибленнями (рис. 9, с. 15) або отворами (рис. 13, с. 21), які називаються конструктивними елементами (таблиця 1).

Таблиця 1

Конструктивні елементи і їх зображення

№ пор.

Назва елемента

Наочне зображення

Зображення на кресленні

Циліндричний отвір (наскрізний)

Циліндричний отвір (наскрізний) з фасками¹

¹Фаска - скошена частина бічної поверхні валу або отвору у його торця. Фаска знімається, щоб полегшити надягання одних деталей на інших.

№ пор.	Назва елемента	Наочне зображення	Зображення на кресленні
3	Засвердлювання конічне
4	Засвердлювання циліндричне (гніздо)
5	Шпонковий паз
6	Шпонковий паз
7	Шпонковий паз

№ пор.	Назва елемента	Наочне зображення	Зображення на кресленні
8	Плоский зріз
9	Плоский зріз
10	Плоский зріз
11	Паз (проріз)
12	Паз у порожнистому циліндрі (вікно)

Щоб переріз відрізнявся від виду деталі, його фігуру виділяють штрихуванням (рис. 8 – 10, с. 15). Залежно від матеріалу виробу характер штрихування змінюється (таблиця 2).

Таблиця 2

Графічне позначення матеріалів в перерізах

№ пор.

Найменування матеріалу

Графічне позначення матеріалу

Відомості про виконання штрихування

Метали і тверді сплави

Суцільними тонкими лініями (S/3) під кутом 45° до лінії рамки креслення. Нахил ліній штрихування може бути вліво або вправо, але однаковим для всіх перерізів однієї деталі. Відстань між лініями штрихування 2-3 мм для формату А4

Пластмаси і неметалічні матеріали (картон, гума та ін.)

Штрихування – в двох напрямках, кут нахилу 45° до лінії рамки креслення. Товщина ліній – S/3. Відстань між лініями штрихування 2-3 мм для формату А4

Дерево

Товщина ліній – S/3

Скло й інші світлопрозорі матеріали

Товщина ліній – S/3. Кут нахилу – 45º. Довжина більшого штриха в два рази більше ніж довжина меншого

Позначення січної площини і фігури перерізу

Таблиця 3

Січна площина позначається:

Фігура перерізу

позначається:

А – розімкненою лінією, яка не повинна перетинати або торкатися контуру зображення (рис. 11, а). Довжина її 10-12 мм для формату А4. Товщина 1,5S для формату А4;

Б – двома лініями (S/3), що закінчуються стрілками і передають напрямок погляду (рис. 11,6), які потрібні для правильної орієнтації зображення конструктивного елемента, що потрапив у площину перерізу (рис. 12).

Для формату А4 співвідношення розмірів стрілки: довжина лінії – 10 мм, довжина стрілки – 5 мм, товщина її – 2 мм.

Стрілка, торкаючись розімкненої лінії, ділить її в співвідношенні 1:4 (рис. 11,6);

В – великими літерами російського алфавіту (рис. 11, в),які наносяться із зовнішнього боку від стрілок відносно зображення деталі. Номер шрифту 5 для букв на форматі А4. На кресленні номер шрифту для нанесення розмірів на 1 розмір менше.

– буквеним позначенням, що аналогічне позначенню січної площини, за типом А – А, Б – Б, В – В і так далі, розташованим над фігурою перерізу завжди горизонтально (рис. 10, 12).

Номер шрифту 5 для формату А4.

Розташування перерізів на полі креслення

Перерізи можна розташовувати на будь-якому місці поля креслення (рис. 10). Зображення перерізів можна повертати, супроводжуючи знаком "повернуто":

або.

Якщо фігура перерізу симетрична (рис. 9, 10), вона розташовується на продовженні січної площини так, що її вісь симетрії збігається з лінією перерізу, яка зображується тонкою штрих-пунктирною лінією. В цьому випадку переріз не позначається. При розташуванні симетричної фігури перерізу на вільному полі креслення переріз позначається (рис. 10).

Несиметрична фігура перерізу завжди позначається і розташовується тільки на вільному полі креслення (рис. 10, 12).

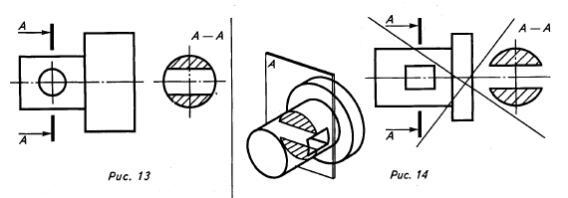

Якщо січна площина проходить через вісь отвору або поглиблення, обмеженого поверхнею обертання (циліндричною, конічною, сферичною), в перерізі показують те, що потрапило в січну площину і контур отвору або поглиблення, розташований за нею (рис. 13).

Якщо в перерізі утворюється фігура, що розпадається на дві і більше частин, то переріз не виконується (рис. 14).

Якщо фігура перерізу розташована на вільному полі креслення (тобто, винесена за контур зображення виду), переріз називається винесеним (рис. 8 – 10, 12, 13). Винесений переріз обводиться суцільною основною товстою лінією видимого контуру (для формату А4 – 1 мм).

Якщо переріз виконаний на зображенні виду деталі, він називається накладеним (рис. 15). Накладений переріз завжди обводиться тонкою лінією завтовшки S/3.

Використанню винесеного перерізу віддається перевага.

Алгоритм побудови перерізу

1. Аналіз геометричної форми деталі.

Деталь є поєднанням двох співвісно-розташованих циліндрів і правильної прямої чотирикутної призми. У циліндрі меншого діаметра – шпонковий паз, форма якого є поєднанням прямокутного паралелепіпеда з двома напівциліндрами. У циліндрі більшого діаметра – наскрізний циліндричний отвір.

2. Вибір місця введення січних площин.

Перша січна площина вводиться через шпонковий паз.

Друга – через центр наскрізного циліндричного отвору.

Третя – через призматичну частину деталі.

3. Уявне представлення (почергове) фігур перерізів і аналіз їх графічного складу.

Перший переріз – круг з прямокутним вирізом в його верхній частині вздовж осі симетрії.

Другий переріз – круг з вирізом вздовж вертикальної центрової лінії.

Третій – квадрат.

4. Побудова (почергова) фігур перерізів :

а) проведення центрових ліній фігури перерізу;

б) побудова загального контуру фігури перерізу;

в) уточнення фігури перерізу, тобто побудова зображення конструктивного елемента, що потрапив в січну площину;

г) штрихування фігури перерізу.

5. Позначення січних площин і фігур перерізів, обведення.

5 з 12 балів

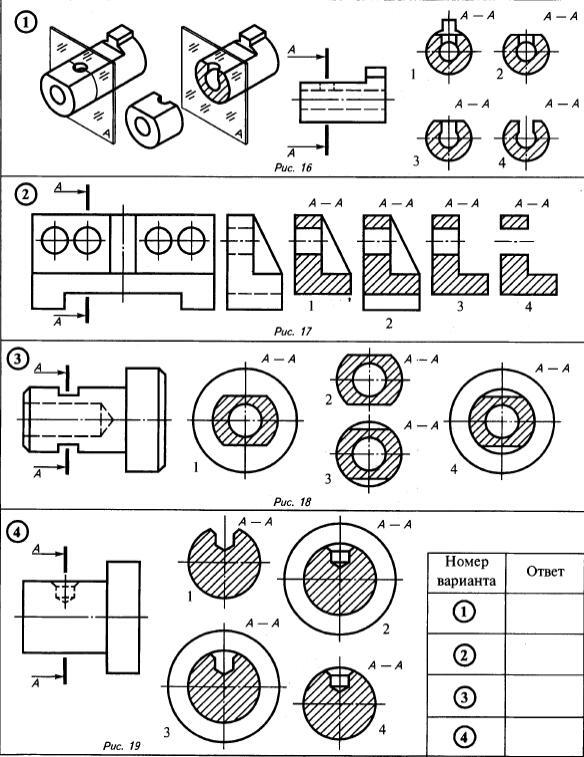

Вправа . У кожному варіанті (рис. 16 – 19) знайти правильно виконаний переріз і записати в таблицю номер його зображення. Файл з таблицею Відповідей завантажити.

5 з 12 балів

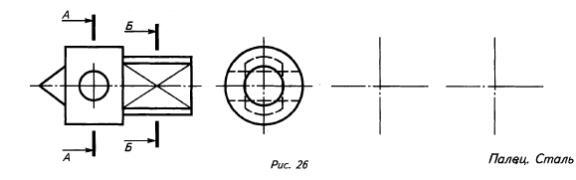

Вправа 2. Побудувати задані перерізи і позначити їх (рис. 26). Записати на полицях ліній-виносок назви конструктивних елементів деталі. Файл з фото роботи завантажити.
