Призначення генераторів імпульсних сигналів, їх основні параметри.

Нині широке застосування в радіовимірювальній практиці отримали імпульсні генератори.

Імпульсний генератор - генератор, що дає електричний струм у вигляді коротких поштовхів, тобто імпульсів.

Імпульси, що виробляються генераторами, найчастіше мають прямокутну форму, певну частоту слідування, тривалість та амплітуду, які можна регулювати.

Подібні генератори застосовуються для дослідження різних імпульсних схем, низькочастотних підсилювальних пристроїв, широкосмугових підсилювачів, а також застосовуються, як імпульсні модулятори понад високочастотних вимірювальних генераторів.

Основними параметрами імпульсного генератора є частота повторення, тривалість, амплітуда, форма та полярність вихідного імпульсу, а також його затримка відносно заданого або, якщо генератор багатоканальний, тимчасовий зсув між основними (вихідними) імпульсами. Найбільш поширена форма вихідних імпульсів вимірювальних генераторів – прямокутна.

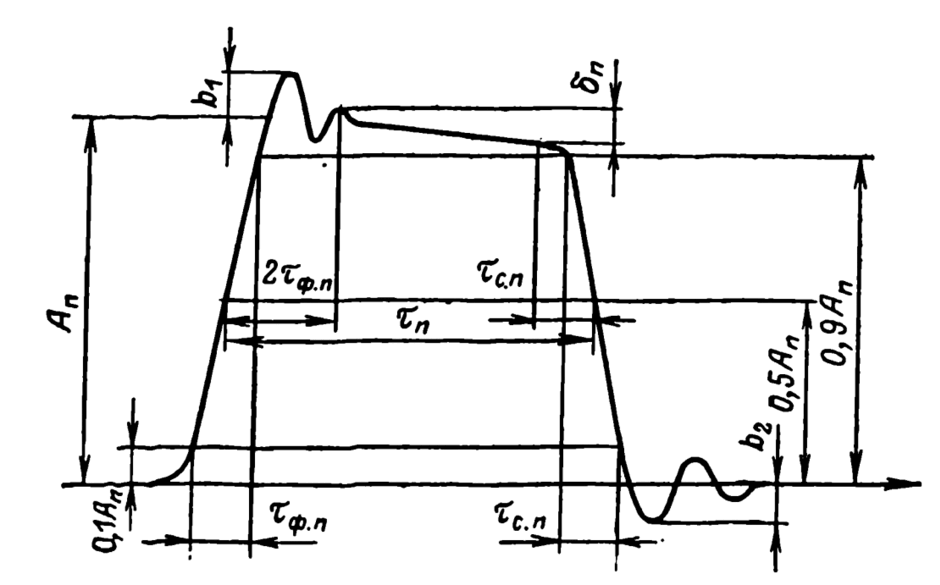

На рис.1 зображено одинарний прямокутний імпульс на якому показані його параметри відповідно до ГОСТ 16465-70.

Рис.1 — прямокутний імпульс та його параметри

А_n — висота (амплітуда) прямокутного імпульсу, визначається шляхом продовження плоскої частини вершини до перетину з фронтом прямокутник/

t_п - Тривалість прямокутного імпульсу;

t_ф.п - тривалість фронту прямокутного імпульсу;

t_с.п - тривалість зрізу прямокутного імпульсу;

b₁ - викид на вершині прямокутного імпульсу

b₂ - викид у паузі прямокутного імпульсу;

δ_п - Нерівномірність вершини прямокутного їм пульсу.

Крім прямокутного імпульсу, у якого тривалість плоскої частини вершини повинна бути не менше 0,7 t, застосовується також трапецеїдальний та експоненційний імпульси. Перший є прямокутний імпульс з лінійним та регульованим за тривалістю фронтом чи спадом. Експонентний імпульс не має плоскої вершини та характеризується дуже коротким переднім фронтом та експоненційним спадом.

Імпульсні генератори промислового типу в даний час можуть забезпечити широкий діапазон значень зазначених параметрів імпульсу, наприклад період повторення імпульсів - від одиниць наносекунд до одиниць секунд. Амплітуда вихідних імпульсів може бути від кількох мілівольт до кіловольт, а тимчасове зрушення між ними - від одиниць наносекунд до секунд.

Для отримання такого широкого діапазону параметрів імпульсів повинен бути використаний цілий ряд генераторів з різними схемами формування імпульсів, блоків затримки, підсилювачів і т. д.

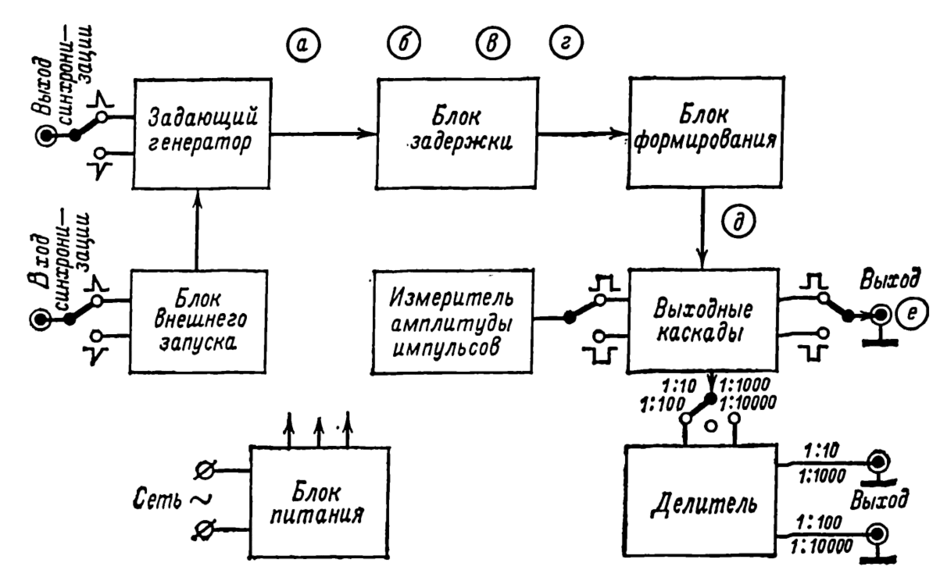

Одна з можливих блок-схем генератора прямокутних імпульсів (типу Г5-15) та графіки напруги після деяких елементів схеми наведено на рис. 2 та 3.

Рис. 2 Блок-схема пристрою Г5-15
