Практична робота №1.
Тема: Паспортизація основного технологічного обладнання -ексцентрикового пресу.
Мета: навчитися використовувати технічну документацію.
Обладнання та матеріали: Лабораторний ексцентриковий прес, заводський примірник паспорту на прес.
Порядок виконання роботи.
1.Ознайомитися з основними теоретичними відомостями.
2.Ознайомитися з конструкцією лабораторного ексцентрикового пресу.
3.Ознайомитися з паспортом на ексцентриковий прес.
4. Виконати індивідуальне завдання.
5.Оформити звіт.
Основні теоретичні відомості.

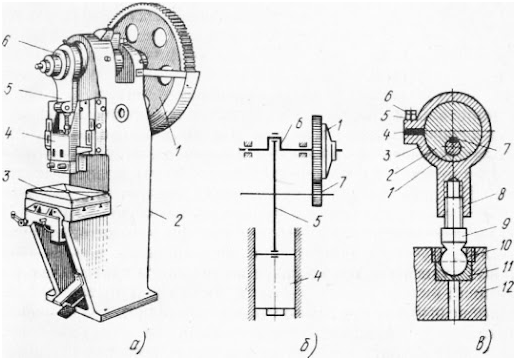

Рисунок 1. Схема: а- ексцентрикового одно стоїчного пресу; б – кривошипного механізму; в – ексцентрикового механізму.
Основні частини пресу: 1 – маховик; 2 – станина; 3 – стол пресу; 4 – повзун; 5 – шатун; 6 – ексцентриковий вал; 7 – клино-пасова передача.
Робочий вал преса з'єднаний за допомогою шпонки з ексцентриком. Осі робочого вала і ексцентрика не збігаються. Відстань між осями називають ексцентриситетом.
Рисунок 2. Схема колінчатого валу з закріпленими ексцентриками.
Ексцентриковий хомут охоплює ексцентрик; він в нижній частині має різьбу, куди угвинчений шатун. Щоб отримати необхідну величину зазору в зчленуванні ексцентрик - ексцентриковий хомут, застосовують прокладки (нерухомі компенсатори). Необхідний зазор встановлюється затягуванням гайки і контргайки. Нижня частина шатуна скріплена з кульової п'ятою, яка спирається на підп'ятник. Повзун преса з'єднується з шатуном спеціальною гайкою.
У деяких випадках виникає необхідність змінити величину ексцентриситету (відстань між віссю вала і віссю ексцентрика).Це досягається застосуванням подвійного ексцентрикового механізму, в якому на вісь робочого вала надіті і укріплені внутрішні прокладки які охоплюють ексцентрики. Кутове положення охопленого ексцентрика щодо внутрішнього можна змінювати, завдяки чому загальний ексцентриситет подвійного ексцентрикового механізму змінюється.
До переваг ексцентрикових пресів відноситься можливість простого регулювання величини ходу повзуна за рахунок відносного повороту втулки верхньої головки шатуна на ексцентрики валу.
Індивідуальне завдання.
Дайте повну назву обладнання.
Назвіть призначення обладнання.
Назвіть основні конструкційні частини пресу.
З якою метою використовують паспорт пресу?
Що таке технічна характеристика пресу? Які данні вказані ?
Назвіть номінальне зусилля пресу, його габаритні розміри, вагу, число ходів повзуна у хвилину,потужність електродвигуна, кількість обертів у хвилину.
Які види технічного обслуговування передбачені для пресу КД2128?
Опишіть привод пресу КД2128.
Що сказано в паспорті про регулювання величини ходу повзуна?
Що сказано в паспорті пресу про кріплення повзуна на ексцентриковому валу?
