Практична робота №1 "Написи на кресленні. Правила нанесення розмірів. Лінії. Масштаб"
21.09.2025
Вміст уроку:
1
2
3
4
5
6
7
8
1
1 з 11 балів
Який з креслярських форматів має найбільший розмір?
.png)
2
1 з 11 балів

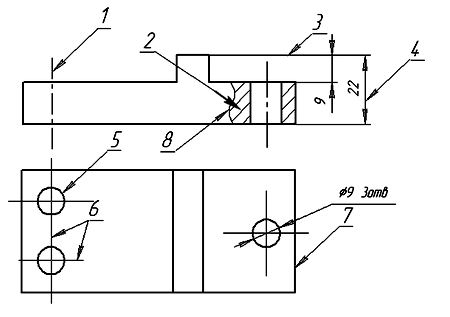

Яким номером позначено лінію видимого контуру?
3
1 з 11 балів
Який масштаб із перелічених не використовується?
1) 1:10
2) 5:1
3) 1:2,5
4) 1:3
5) 10:1
4
1 з 11 балів

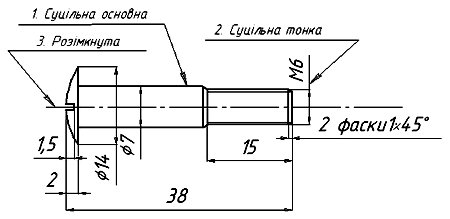

Яка з позначених ліній має неправильну назву?
5
1 з 11 балів

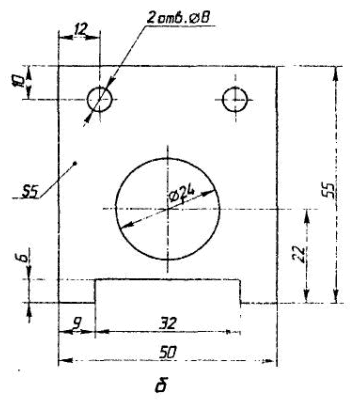

Визнач габаритні розміри деталі.
6
2 з 11 балів
Запиши назву лінії та її призначення.
Приклад: №1 – суцільна тонка лінія, штрихова лінія
7
2 з 11 балів
Виконайте в масштабах 1:2, 1:1 та 2:1 креслення циліндричної деталі діаметром 20 мм і довжиною 40 мм. Нанесіть розмірні числа над розмірними лініями і напишіть масштаби.
.png)
8
2 з 11 балів

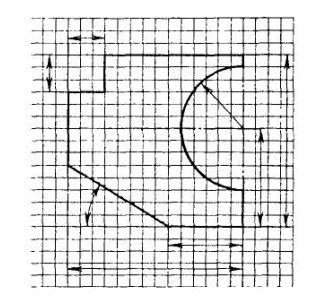

Перекресліть контур зображення, виносні та розмірні лінії на папір в клітинку. Враховуючи, що розмір клітинки дорівнює 5 мм, нанесіть розмірні числа.
