Формати креслень. Рамка, основний напис, його заповнення. Написи на кресленнях Масштаби креслень, їх призначення. Лінії креслення, найменування, призначення.

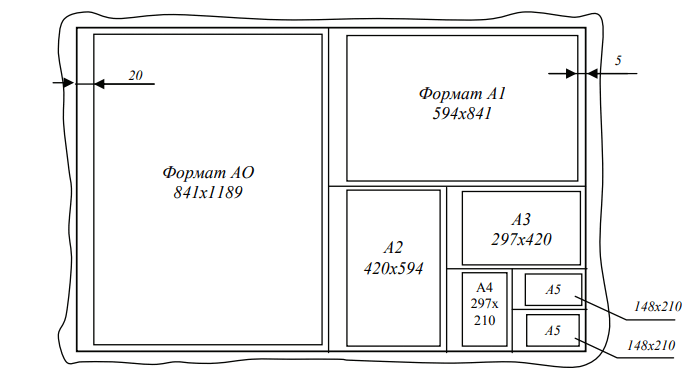

Формати креслень

Рамка, основний напис, його заповнення

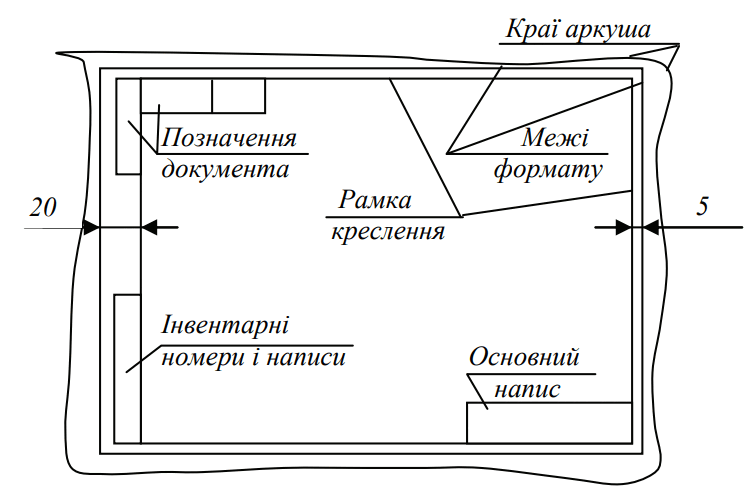

Оформлення аркушу креслення

Рамка та основний напис виконують суцільною товстою основною лінією.

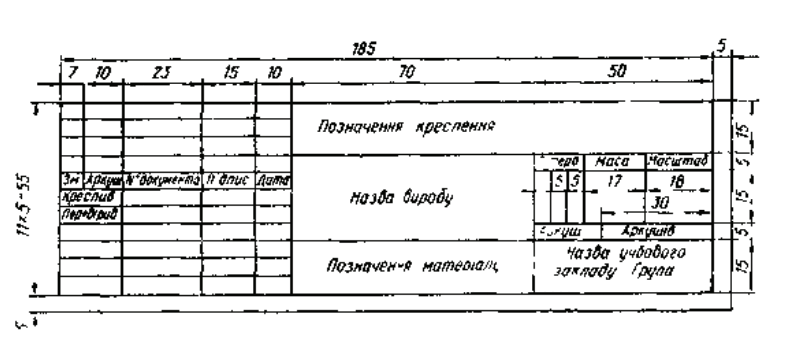

Основний напис

Масштаби креслень, їх призначення

Зображення предмета на кресленні обирають так, щоб якнайкраще передати його будову і раціонально використати поле креслення. Перевагу завжди слід віддавати зображенням предметів у натуральну величину. Але не всі предмети можуть так викреслюватися. Тому при виконанні креслень предметів їх зображення умовно зменшують або збільшують. Відношення розмірів зображення предмета на кресленні до його дійсних розмірів називають масштабом креслення. Масштаб креслення показує, у скільки разів його зображення зменшені чи збільшені порівняно зі самим предметом.

Зображення на кресленнях можуть бути виконані в натуральну величину (тобто за дійсними розмірами предмета), у масштабі зменшення або збільшення.

Значення масштабів стандартизоване:

масштаби зменшення - 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:40; 1:50; 1:75; 1:100 тощо;

масштаби збільшення - 2:1; 2,5:1; 4:1; 5:1; 10:1; 15:1; 20:1; 40:1; 50:1; 75:1; 10:1 тощо.

Перевагу завжди віддають масштабу натуральної величини 1:1.

Наприклад, масштаб 1:2 означає, що розміри зображення на кресленні в 2 рази менші від розмірів самого предмета. Масштаб 5:1 показує, що лінійні розміри зображення в 5 разів більші ід дійсних розмірів зображеного на креслення предмета.

Довільні масштаби при виконанні креслень не застосовуються!

Позначення масштабу може вноситись у призначену для нього графу основного напису або вказуватись на полі креслення біля відповідного зображення. В основному написі вказують числове значення масштабу під написом «Масштаб», наприклад, 1:2; 5:1 (літеру М при цьому не пишуть). Коли якесь окреме зображення на кресленні виконано в іншому масштабі, ніж це вказано в основному написі, біля нього або біля його позначення в дужках (також без літери М) записують масштаб, наприклад: (2,5:1).

Завжди слід пам'ятати, що при будь-якому масштабі на кресленні мусять проставлятися дійсні розміри, тобто розмірні числа повинні вказувати натуральні розміри зображеного предмета. Для порівняння на рис. 3 наведено креслення деталі «Вушко», виконані в різних масштабах. В усіх трьох випадках на кресленнях нанесено натуральні розміри деталі, незалежно від того, в якому масштабі її зображено.

Лінії креслення, найменування, призначення

Контрольні запитання:

1. Які відомості містить основний напис креслення?

2. Для чого при виконанні креслень застосовують масштаби?

3. Якою буде величина зображення предмета по відношенню до його справжньої величини, якщо креслення виконане у масштабі 1:1, 1:2, 5:1?

4. Яку довжину предмета слід вказати на кресленні, якщо його справжня довжина дорівнює 450 мм, а масштаб зображення 1:5?

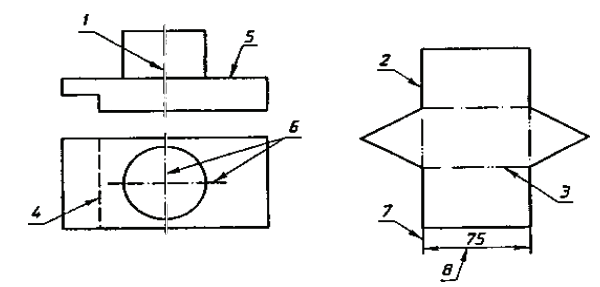

Визначити за рисунком тип лінії кожного цифрового позначення
