(ОАВ) Тема 2.3. Автоматизація горизонтально - кувальних машин.

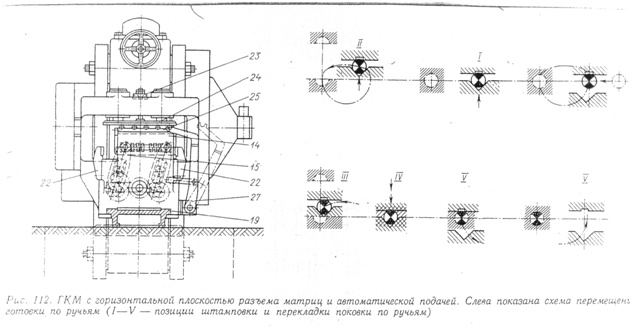

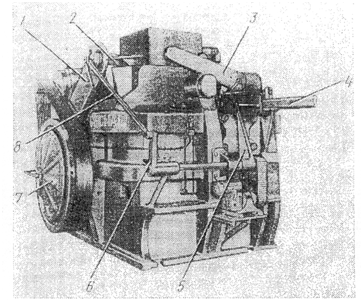

На рисунку зображено

В механізмі автоматичної подачі ГКМ зусиллям 8000 та 12000 кН нагрівач якого типу? Так як обробці підлягає тільки кінцева частина заготовки.

В механізмі автоматичної подачі ГКМ зусиллям 8000 та 12000 кН заготовки в горизонтальному положенні укладаються робочим на                                  , який подає їх через індуктор.

Індукційна установка для нагріву заготовок обладнана цим пірометром для контролю температури і автоматично працюючим пристроєм для скидання заготовок на скліз в разі відхилення від заданої температури.

Під якою позицією знаходяться ричаги приводу?

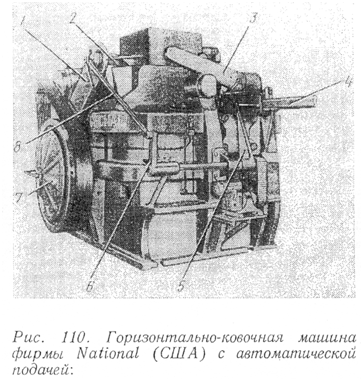

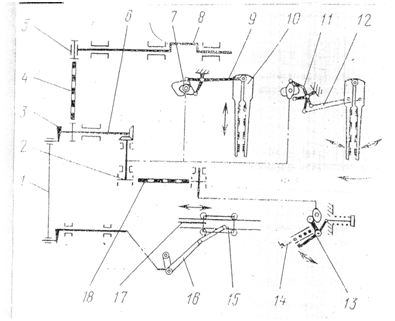

За кінематичною схемою механізму автоматичної подачі до ГКМ

під яким номером розташовано ричаг?

Механізм подачі розміщений на передній верхній частині машини і отримує привід від кривошипного вала (   ), на якому насаджена запобіжна муфта (   ). Від муфти через зубчасту передачу (   ) передається рух на приводний вал (   ). На одному кінці приводного вала насаджена пара конічних шестерень через які отримує рух кулачковий вал (   ). На іншому кінці приводного вала укріплений кривошип (   ), і який через шатун (   ) і систему важелів (    ) приводить в дію штовхач (    ), укріплений на каретці (    ), що рухається зворотно-поступально по напрямних.

Кулачковий вал управляє роботою кліщового захоплення (    ) і через важелі (   ) здійснює його вертикальне зворотно - поступальне переміщення, необхідне для перенесення заготовки між ручаями. А через важелі (    ) і тяги (    ) здійснюється відкриття і закриття кліщів, а також хитальний рух, що необхідно для виведення заготовок з порожнин нерухомих напівматриць.

Через зірочку (   ), закріплену на кулачковому валу і ланцюгову передачу (    ) приводиться в дію відсікач (    ), що видає нагріті заготовки на лоток механізму подачі .Після цього заготівля штовхачем подається в штамповий простір ГКМ.

Згідно поданого рисунку під якою позицією розташована напрямна?
