Опис, який учні побачать перед початком тестування
Розміри на кресленнях допомагають зрозуміти форму та величину предметів, що зображені на них.
Основні правила щодо нанесення розмірів на креслення:
Масштаб креслення: Масштаб визначає відношення лінійних розмірів зображення до розмірів самого предмета. Зазвичай бажано зображати предмети на кресленні в масштабі 1:1, тобто в натуральну величину. Великі предмети зображають зазвичай в масштабі зменшення, а малі — в масштабі збільшення. Масштаби креслень стандартизовані, і вони позначаються написами типу М1:2, М2:1, М5:1 і так далі
Лінії на кресленні — тестові завдання охоплюють перевірку розуміння ієрархії ліній та їхнього впливу на читабельність креслення. Основною задачею тесту - перевірити здатність правильно використовувати товщину, стиль і призначення ліній (суцільні, штрихові, штрихпунктирні) для позначення контурів, осьових ліній, розрізів та виносок. Успішне виконання тесту підтверджує володіння графічною мовою технічного креслення, що є фундаментальною навичкою для будь-якого інженера чи конструктора.
Тест містить питання скопійовані з: Розміри.
1
1 з 20 балів
В яких одиницях на кресленнях вказують лінійні розміри?
2
1 з 20 балів
Яка лінія використовується для позначення центру кола?
3
1 з 20 балів
Що таке масштаб?
4
1 з 20 балів
Якою лінією проводять на кресленні виносні і розмірні лінії?
5
1 з 20 балів
Що таке номінальний розмір?
6
1 з 20 балів
Лінії згину на розгортках позначаються за допомогою…
7
1 з 20 балів
Яка товщина суцільної товстої основної лінії?
8
1 з 20 балів
Які лінії використовують для зображення невидимих контурів предмета?
9
1 з 20 балів
Що таке масштаб збільшення?
10
1 з 20 балів
Для чого використовують виносні лінії?
11
1 з 20 балів
Який числовий масштаб відповідатиме іменованому масштабу в 1 см - 5 км?
12
1 з 20 балів

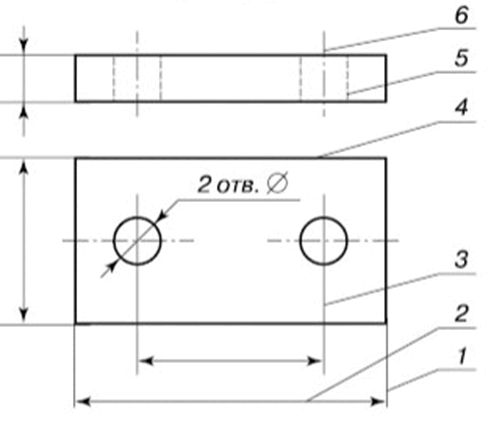

Якою цифрою позначено осьову лінію?
13
1 з 20 балів
Яка лінія використовується для зображення невидимих контурів предмета?
14
1 з 20 балів
Яку довжину предмета слід вказувати на кресленні, якщо його справжня довжина дорівнює 125мм, а зображення виконано в масштабі М1:5?
15
1 з 20 балів
Якою є товщина суцільної тонкої лінії по відношенню до товщини (S) суцільної товстої основної лінії?
16
1 з 20 балів
Яку довжину деталі треба поставити на кресленні, якщо вона дорівнює 350мм, а креслення в масштабі М1:5?
17
1 з 20 балів
При якому масштабі зображення предмета буде найменшим?
18
1 з 20 балів
Як називається масштаб М1:1?
19
1 з 20 балів
Який тип ліній використовують для розмежування вигляду і розрізу на кресленні?
20
1 з 20 балів
Якою має бути товщина розмірної лінії, якщо товщина суцільної товстої основної лінії складає 1,2 мм?
Опис, який учні побачать після проходження тестування
Дякую за проходження тесту!
