Розміри на кресленнях допомагають зрозуміти форму та величину предметів, що зображені на них.
Основні правила щодо нанесення розмірів на креслення:
Масштаб креслення: Масштаб визначає відношення лінійних розмірів зображення до розмірів самого предмета. Зазвичай бажано зображати предмети на кресленні в масштабі 1:1, тобто в натуральну величину. Великі предмети зображають зазвичай в масштабі зменшення, а малі — в масштабі збільшення. Масштаби креслень стандартизовані, і вони позначаються написами типу М1:2, М2:1, М5:1 і так далі
Нанесення розмірів: Для того, щоб зрозуміти величину предмета, на кресленні наносять розміри. Це робиться за допомогою розмірних і виносних ліній. Розмірна лінія показує, до якого елементу деталі належить розмірне число, а виносна лінія зв'язує розмірну лінію із зображенням деталі. Розміри на кресленнях проставляють у міліметрах без вказівки одиниць виміру.
Габаритні розміри: Це розміри, що характеризують три найбільші виміри предмета — довжину, висоту і ширину (товщину). На кресленні завжди проставляють натуральні розміри предмета, навіть якщо він зображений в іншому масштабі.
1
1 з 26 балів
В яких одиницях на кресленнях вказують лінійні розміри?
2
1 з 26 балів
Яка має бути загальна кількість розмірів на кресленні ?
3
1 з 26 балів
Лінійні розміри на кресленнях вказують?
4
1 з 26 балів
Кутові розміри вказують:
5
1 з 26 балів
Що таке номінальний розмір?
6
1 з 26 балів
Як наносять розміри кількох однакових елементів?
7
1 з 26 балів
На якому рисунку правильно нанесено розмір діаметра кола?
8
1 з 26 балів
Які лінії використовують для зображення невидимих контурів предмета?
9
1 з 26 балів
Розмір радіусу ставиться на геометричний елемент:
10
1 з 26 балів
Для чого використовують виносні лінії?
11
1 з 26 балів
Під час нанесення розміру радіуса перед розмірним числом поміщають:
12
1 з 26 балів
Якою цифрою позначено осьову лінію?
13
1 з 26 балів
Розміри кількох однакових елементів виробу наносять:
14
1 з 26 балів
Які основні вимоги до нанесення розмірів на кресленні?
15
2 з 26 балів
Як наносять розміри, якщо розмірна лінія не дає змоги розмістити на ній стрілки? Оберіть усі правильні відповіді.
16
1 з 26 балів
На якому рисунку правильно нанесено розмір ?
17
1 з 26 балів
Визначте, скільки геометричних тіл зображено на кресленні?
18
1 з 26 балів

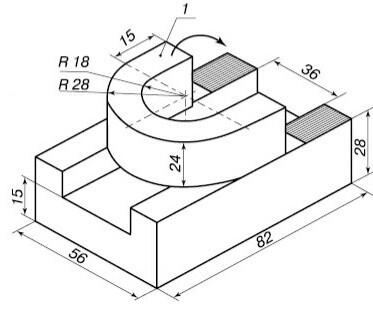

Які габаритні розміри матиме зображена деталь, якщо її елемент, позначений цифрою 1, уявно повернути в напрямі стрілки на кут 90° і розмістити на заштрихованому місці?
19
1 з 26 балів
Укажіть правильне позначення розміру фаски 450
20
1 з 26 балів
Які габаритні розміри матиме зображена деталь, якщо її елемент, позначений цифрою 1, уявно повернути в напрямі стрілки на кут 90° і розмістити на заштрихованому місці?
21
1 з 26 балів

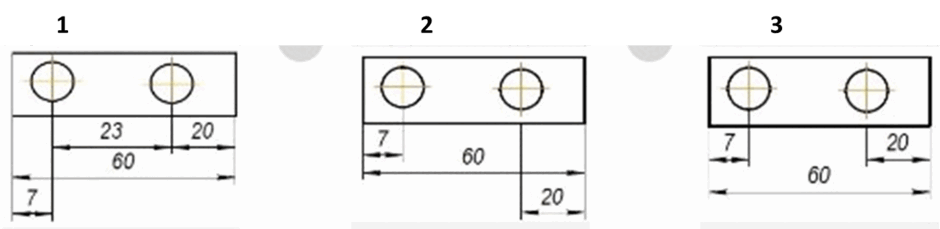

На якому рисунку правильно нанесено розмір ?
22
1 з 26 балів
Скількі позначек діаметрів вказано на кресленні (пропишіть цифрою)
23
1 з 26 балів
Що означають ці позначення на кресленнях: R, ᴓ, □?
24
1 з 26 балів
Якою латинською буквою позначають на кресленнях товщину плоскої деталі?
25
1 з 26 балів
Визначте на креслення позначення радіуса. (бажано цифрою)
