Фізична база:що вже знаємо з теми «ЕЛЕКТРИКА»

Задача На рис. 8 зображено електричну схему певного електричного кола. За наведеними даними визначте показ вольтметра.

Задача На рис. 9 подано вольт-амперні характеристики двох провідників. Визначте опір кожного провідника.

Задача За даними рис. 10 визначте: а) загальний опір ділянки кола; б) загальну напругу на ділянці та напругу на кожному резисторі; в) силу струму в кожному резисторі.

Задача Ділянка електричного кола містить два послідовно з’єднані резистори опорами $5 Ом$ і $1 Ом.$ Сила струму в резисторі опором $1 Ом$ становить $0,2 А$. а) Який опір ділянки? Яка сила струму в резисторі опором $5 Ом$? б) Яка напруга на ділянці? Яка напруга на кожному резисторі?

Задача За даними на пристрої (рис. 11) визначте: а) потужність струму, на яку розрахований пристрій; б) роботу струму за $5 хв$ використання пристрою (за номінальної потужності).

Задача Люстра складається з трьох однакових паралельно з’єднаних ламп розжарення номінальною потужністю $60 Вт$, розрахованих на напругу $240 В$. Напруга в мережі $240 В$. Визначте: а) загальну потужність струму в люстрі; б) загальну потужність струму в люстрі у випадку, якщо напруга в мережі зменшиться до $180 В$.

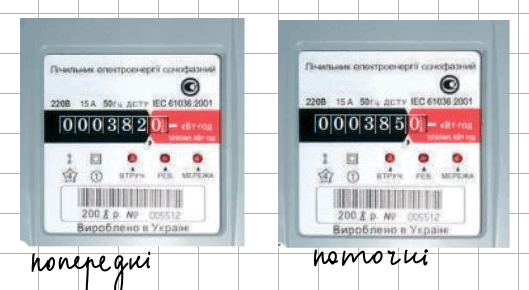

Скільки треба сплатити за електроенергію за попередними та поточними показами електролічильника якщо тариф електроенергії $1кВт\cdotгод=4грн32к$

Розпишіть позасистемну одиницю вимірювання роботи електричного струму $1кВт\cdotгод$ в джоулях
