Створюємо власноруч складний паперовий механізм - вертикальний вал.
Крок 1

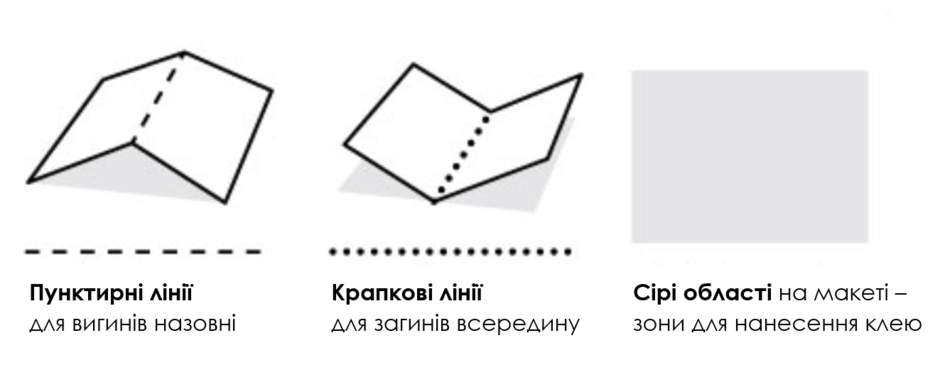

Роздрукуйте деталі майбутньої моделі на аркушах щільного паперу (близько 230 г/ м²). Якщо хочете, щоб ваш механізм був різнобарвним, роздрукуйте файл на кольоровому папері. Обережно виріжте усі частини по суцільних лініях та зігніть у правильному напрямку, відповідно до того, які саме лінії нанесені на малюнку.
Крок 2

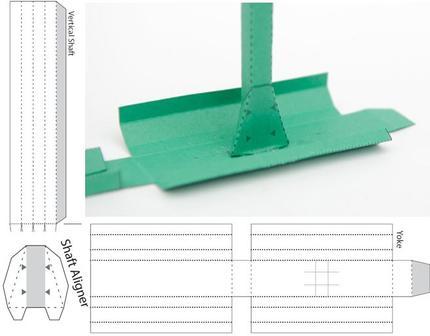

Склейте деталь «vertical shaft» у формі прямокутної трубки. Тепер прикріпіть до сірої області, позначеної на деталі «shaft aligner». Ці склеєні деталі приєднайте до частини «yoke» в позначеній області.
Крок 3

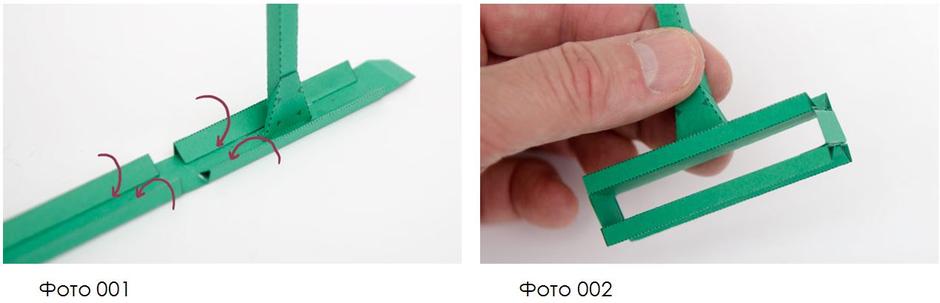

Складіть бокові сторони деталі «yoke» до центру, щоб зробити трубки, як зображено на Фото 001. Це додасть жорсткості деталі. Зігніть «yoke» навколо і склейте її разом.
Крок 4

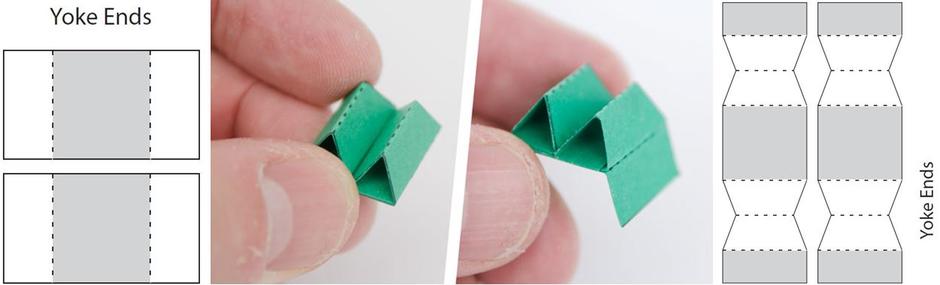

Складіть деталі «yoke end» у подвійний трикутник, а потім приклейте їх до підкладки. Повторіть цей процес з іншими деталями «yoke end».
Крок 5

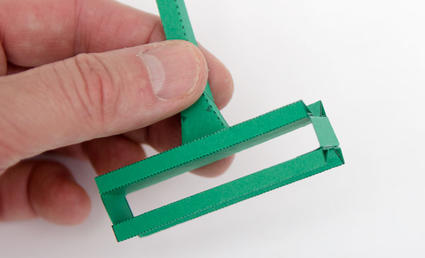

Приклейте «yoke ends» з боків деталі «yoke», переконавшись, що прямі кути зберегли 90° (приклад на фото).
Крок 6

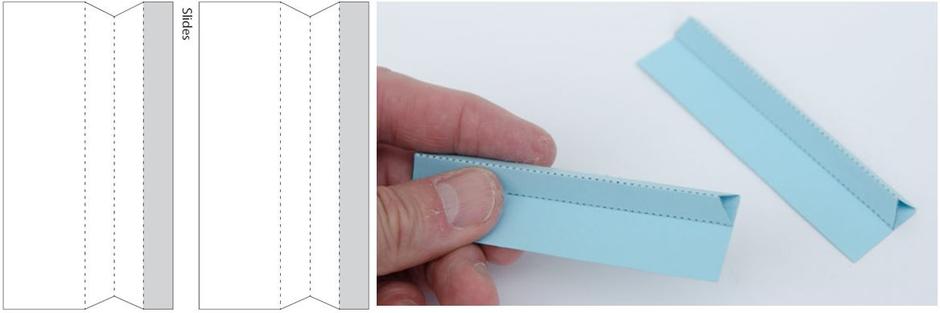

Складіть дві трикутні трубки, узявши деталі «slides». Склейте сырою областю до основи цієї частини.
Крок 7

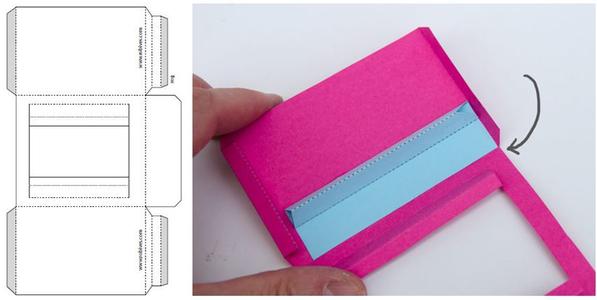

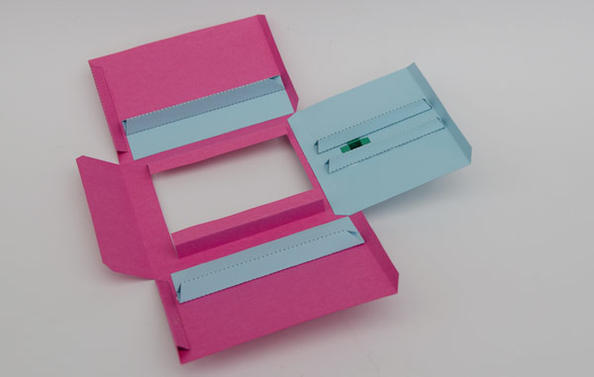

У деталі «box» обережно виріжте отвір по прямих лініях. Приклейте трубки з деталей «slide» до внутрішньої сторони деталі «box» паралельно до вирізаного вікна, як зображено на фото.
Крок 8

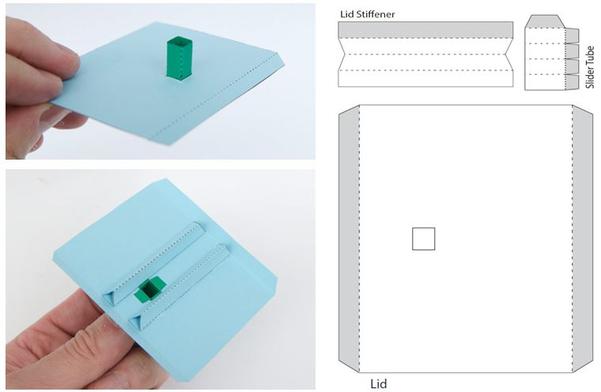

Встановіть та приклейте деталь «slider tube» до деталі «lid». До нижньої сторони «lid» приклейте ребра жорсткості (їхню функцію виконують деталі «lid stiffeners»).
Крок 9
Приклейте деталь «lid» до боку коробки (деталь «box»), в якому не передбачено клапанів. Важливо, щоб деталь «lid» була правильно приклеєна – саме так, як проілюстровано на фото.
Крок 10

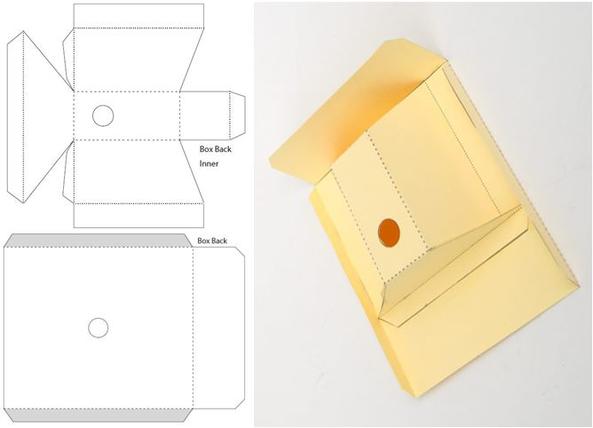

В деталях «box back inner» та «box back» виріжте круглі отвори. Приклейте деталь «box back inner» до «box back» так, щоб отвори в цих двох деталях розміщувались на одній лінії. Приклеюйте клапани деталі «box back inner» до основної деталі як зображено на фото.
Крок 11

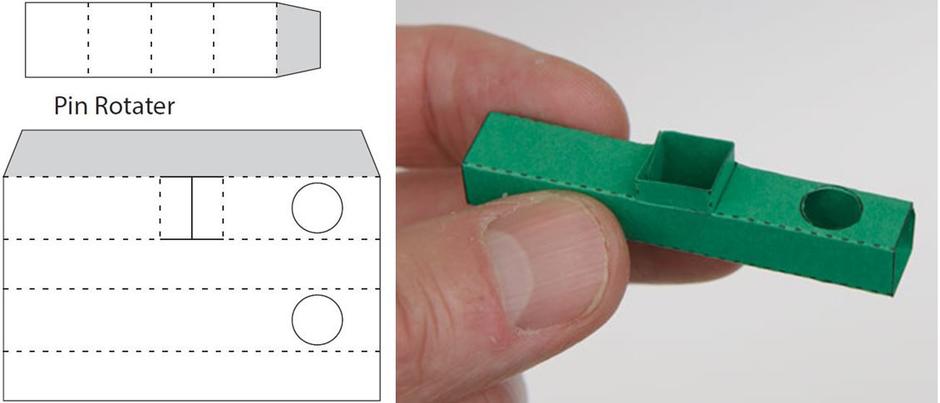

В деталі «pin rotater» виріжте отвори по прямих лініях, складіть прямокутну трубку і склейте по сірій області. Додаткову деталь також склейте та розмістіть у квадратному отворі прямокутної трубки.
Крок 12

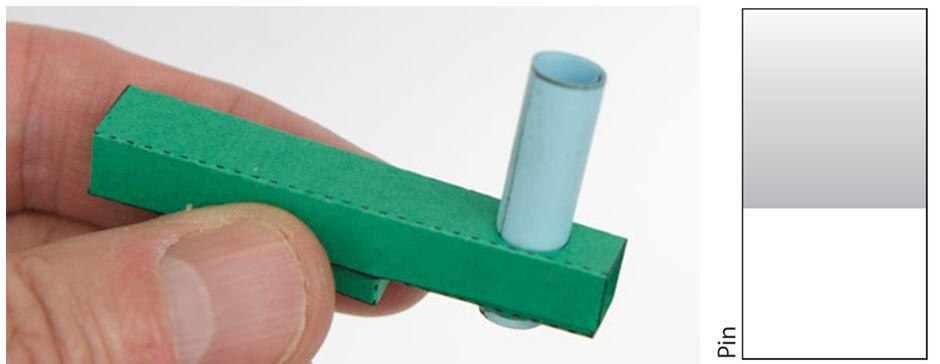

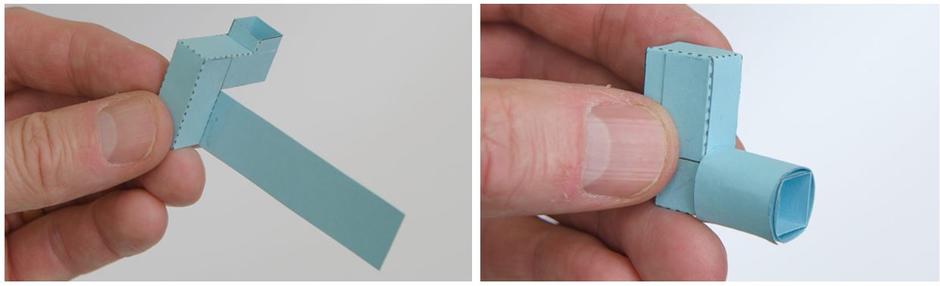

Скрутіть у трубку деталь «pin» і склейте її. У круглий отвір деталі «pin rotater» вкрутіть трубку «pin» як ілюструє фото.
Крок 13
Крок 14

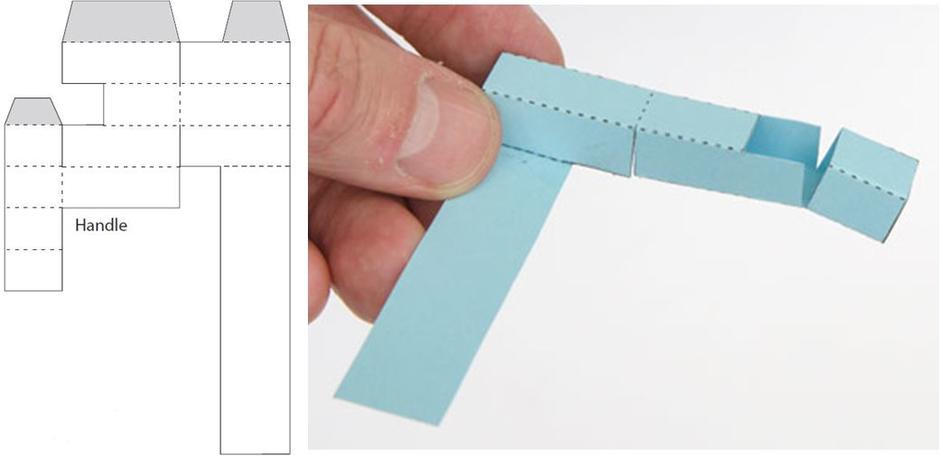

Складіть три секції в одну ручку, як проілюстровано на фото. Приклейте скручену стрічку паперу на держак руків’я.
Крок 15

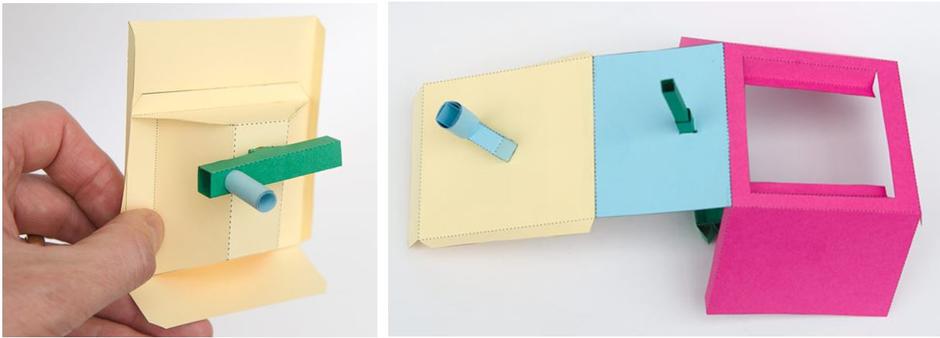

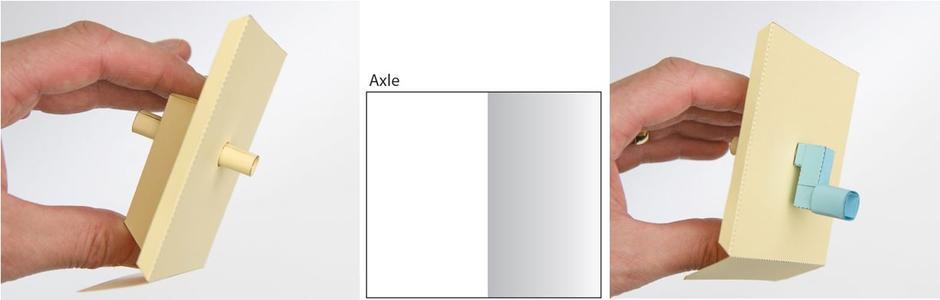

Скрутіть та склейте деталь «axle». Протягніть її в отвори деталі «box back». Приклейте руків’я до деталі «axle», як зображено на фото.
Крок 16
Приклейте деталь «pin rotater» до іншого кінця деталі «axle». Зафіксуйте «box back» до деталі «lid», яка приклеєна до деталі «box». Також встановіть деталь «yoke» (вертикальний вал).
Крок 17

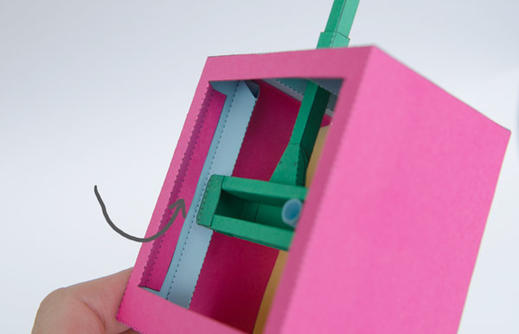

Зберіть коробку. Переконайтеся в тому, що деталі «pin» та «yoke» встановлені в пази, і переконайтеся, що кожен з подвійних трикутників на бокових сторонах «yoke» розташовані у положенні вертикального ковзання у внутрішній стороні коробки.
Крок 18

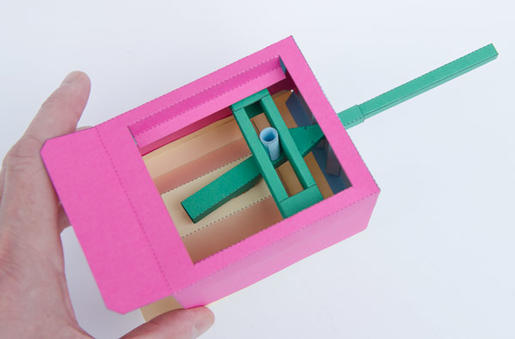

Складіть бокові клапани передньої частини коробки та приклейте їх всередину. Переконайтеся, що всі клапани та рухомі елементи добре зафіксовані, а механізм працює правильно. Тепер все готово! Повертайте ручку і вертикальний вал рухатиметься вгору-вниз.
Крок 19

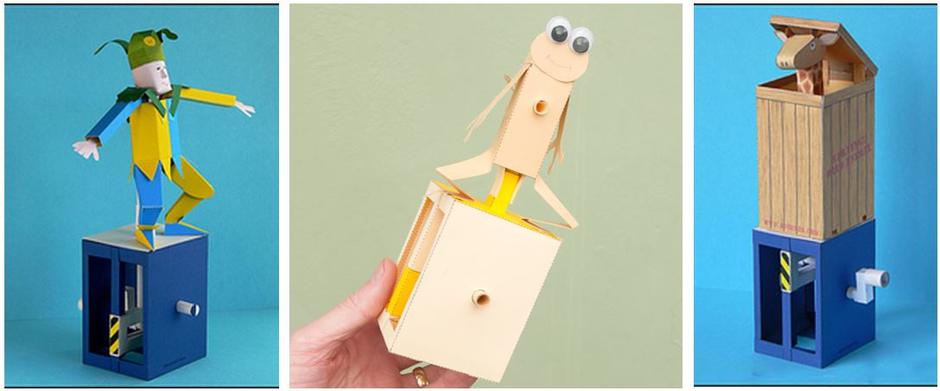

Тепер час додавати вашого персонажа на верхівку коробки. Є безліч варіантів як можна застосувати цей механізм. Тож вас нічого не обмежує, керуйтесь тільки фантазією.
