Юному радіоаматору – Простий мегафон

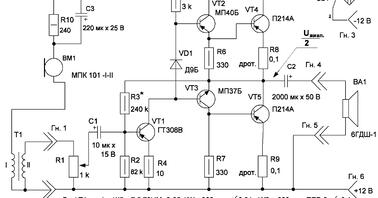

Любий підсилювач низької частоти (ПНЧ) потужністю 2-3 Вт можливо використати як мегафон з додатковим мікрофонним підсилювачем, або використавши мікрофон типу МПК 101-I-II, які мають вбудований додатковий підсилювач. Мікрофон типу МПК 101-I-II були розроблені для телефонних апаратів взамін вугляних мікрофонів і мають такі ж розміри. В схему добавлено перехідний трансформатор, який за рахунок трансформації також дає підсилення в два рази. Принципова електрична схема мегафона приведена на рис. 1. Крім трансформатора ще додатково введено резистор R10 і конденсатор С3. Дані трансформатора Т1: залізо Ш5 × 7,5 79НМ-0,35, W1 = 300 вит. ПЕВ-2 0,21 мм, W2 = 600 вит. ПЕВ-2 ø 0.1 мм. Мікрофонний капсюль поміщається в мікротелефонну трубку від телефону, яку необхідно розпиляти навпіл. Кнопка SB1 встановлена у корпусі мікротелефонної трубки. Під час розмови кнопку необхідно утримувати натиснутою. Кабель для мікрофона має бути довжиною
2...3 м, тип кабелю ПВЧС-250; двожильний, екранований. Живиться мегафон від батареї з 8-ми елементів типу «С».
В якості ПНЧ використано безтрансформаторний підсилювач низької частоти на германієвих транзисторах, описаний в (1). Це трикаскадний підсилювач. Схема проста, але потрібно щоб в другому і третьому (вихідному каскаді) транзистори мали однакові коефіцієнти підсилення h21е. Транзистори МП40Б і МП37Б випробовуємо на вимірювачі коефіцієнту підсилення малопотужних транзисторів, описаному в (2). Транзистори П214А випробовуємо на приладі для підбора пар потужних транзисторів, описаному в (3). Транзистор МП40Б можливо замінити на МП39, МП40, МП41, МП42 з любими буквенними індексами. Транзистори МП37Б можливо замінити на МП35, МП37, МП38 з любими буквенними індексами. Транзистори П214А можливо замінити на П213, П214, П215 з любими буквенними індексами. Якщо в радіоаматора мало транзисторів типу npn, то саме до них підбираємо «пару» серед транзисторів типу pnp. Транзистор типу ГТ308В можливо взяти з любим буквенним індексом, або замінити на П416 з любим літерним індексом. При можливості, потрібно брати транзистори з більшими коефіцієнтами підсилення по постійному струму h21е. До підсилювача слід підключати гучномовець 6ГДШ-1 з опором 4 Ом. Підсилювач має вихідну потужність 3 Вт, що цілком досить для озвучування площадки. Налаштування підсилювача зводиться до підбору величини резистора R3 – щоб виставити напругу в контрольній точці рівну Uживл./2 (на колекторі транзистора VT5, відносно загального провода). Транзистори VT4, VT5 необхідно встановити а радіатори з S = 100 см2.
