Юному радіоаматору – Простий прилад для підбора пар потужних транзисторів

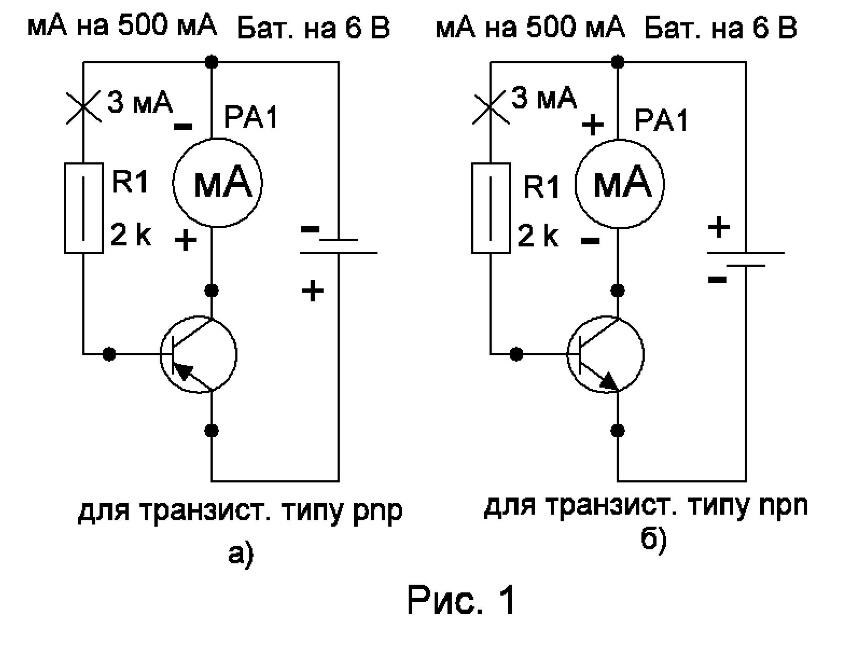

Для малопотужних транзисторів розроблений прилад для вимірювання коефіцієнту підсилення транзистора по постійному струму h21е (1), проте для потужних транзисторів він непридатний. Якщо терміново необхідно підібрати «пару» потужних транзисторів для підсилювача низької частоти, то можливо скористатися схемами, приведеними на рис. 1.
Припустимо є в наявності транзистори П214А у яких коефіцієнт підсилення по постійному струму h21е становить 50…150, згідно довідника. Припустимо, що перший транзистор, що попався під руки має h21е = 100. Тоді зібравши на макетній платі, або за допомогою затискачів схему приведену на рис 1, а) отримаємо, значення колекторного струму:
Iк = Iб × h21е = 0,003 × 100 = 0,3 А; тобто 300 мА. В подальшому перевіряємо всі наявні транзистори і підберем близькі по значенню. Як показує практика, щоб підібрати «пару» необхідно 10…14 транзисторів, навіть з однієї «партії» - такий великий розкид параметрів у транзисторів.
Ще кращий варіант – це виготовити прилад для підбора «пар» потужних транзисторів.

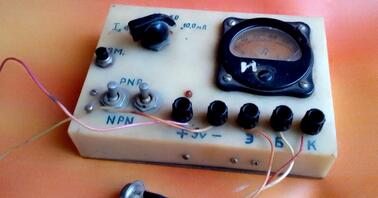

Щоб підібрати потужні транзистори з однаковими параметрами пропонується простий прилад з міліамперметром на 500 мА. Схема приладу наведена на рис. 2, досить проста – взято 5 резисторів, які задають різний струм бази транзистора, який перевіряється. Струм в ланцюгові колектора вимірюється міліамперметром при базових струмах: 0,1; 0,5; 1,0; 5,0; 10,0 мА. За допомогою перемикачів SA1 та SA2 виставляємо тип транзистора, тобто pnp чи npn. Після виставлення перемикачами типу транзистора і підключення транзистора до приладу виставлямо для початку самий малий струм бази 0,1 мА і натискуємо кнопку «вим.» - при цьому подається напруга на схему приладу і міліамперметр покаже струм в ланцюгові колектора. Виміри проводимо також і при більших струмах в ланцюгові бази – робимо записи для цього транзистора.
Аналогічно проводимо вимірювання для інших транзисторі і підбираємо «пару».
