Юному радіоаматору – Проста антена для прийому радіомовлення в діапазоні 64…108 Мгц
Деякі радіоприймачі розраховані на приймання радіостанцій в межах города, тобто на невеликій відстані від радіоцентру і зовсім не працюють в селах, райцентрах, якщо відстань до радіомовної радіостанції досить велика – 50…100 км. Інколи буває така ситуація: сільский покупець купляє радіоприймач в городі – перевіряє роботу його, а приїхавши додому має розчарування – радіоприймач нічого не приймає взагалі. Тоді просто викидають такі приймачі – мова йде про дешеві радіоприймачі, по 1…2$ . Такі дешеві радіоприймачі (зазвичай, вироблені в Китаї) часто висилають в подарунок «Мир книги», при заказуванні книг на велику суму. В нашій місцевості найближчі радіомовні станції знаходяться за 50 і 100 км і радіоприймачі з FM діапазоном і низькою чутливістю взагалі нічого не приймають. Такий радіоприймач показано на фото 1.
Автор пропонує зовнішню антену, виготовлену з підручних матеріалів з якою цей самий радіоприймач «ожив» і приймає п’ять радіомовних станцій (дві іноземні – молдова, румунія). Для антени взято пластикову трубку довжиною 1400 мм, в трубку з обох сторін забито дерев’яні кілочки, до яких прибито бокові рейки по 120 мм. В рейках (за 10 мм від краю рейки) просвердлено отвори діаметром 6 мм. В отвори бокових рейок просунуто кабель – вита пара з чотирма провідниками довжиною 3000 мм – на кінцях зачищені провідники скручуються разом. Такий «вібратор» має вхідних опір порядку 300 Ом, тому в якості фідера взято кабель КАТВ (неекранований стрічковий симетричний кабель). Можливо також взяти телевізійний кабель типу РК75, але тоді необхідно ставити симетруючий трансформатор (1/4), як це було описано в (1). Конструкція антени показана на рис. 1, і на фото 2. На виготовлення антени затрати 30-40 хвилин. Замість кабелю з витою парою можливо взяти мідний провід діаметром 3 мм, або алюмінієвий провід діаметром 4…5 мм. Можливо, що при такій заміні коефіцієнт підсилення буде ще більший.
З цією ж антеною імпортні радіоприймачі, типу «KIPO» в нашій місцевості приймають 15 радіостанцій ЧМ, FM – проти 7 радіостанцій без антени.

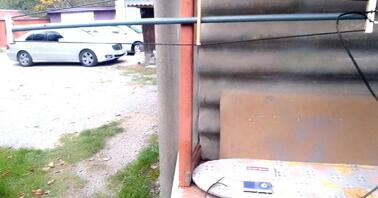

В радіоприймачах для підключення антени необхідно вивести ще один провідник (загальний) від «-» батареї живлення, така «модернізація» не складна. ЧМ і FM радіохвилі мають горизонтальну поляризацію – тому антену необхідно встановлювати горизонтально, як показано на фото 2.
Якщо повернути антену вертикально, то деякі радіостанції «зникають». Фідер, тобто кабель КАТВ під’єднується до загального проводу і до телескопічної антени.
